Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
||||||||||||||
|
Märklin ICE 1 & 2 Kupplung Umbau Klaue |
||||||||||||||
 |
 |
 |
||||||||||||
|

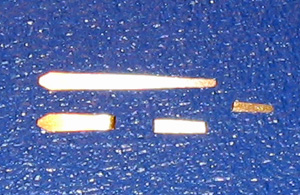

1. Das Material Für den Umbau der Klaue benötigen sie den vorderen Teil einer Kupferzunge mit einer Länge von 11mm. |

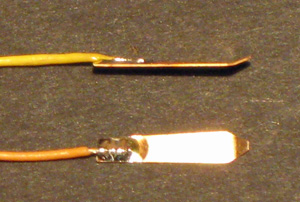

2. Die Kabel Je Kupplung werden zwei Spitzen benötigt ein gelbes Kabel oben 60mm und ein oranges 70mm für unten. |

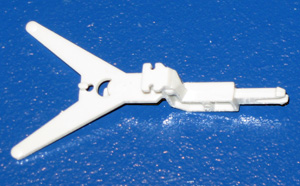

3. Deichsel mit Kupplungsklaue Beim Umbau beachten sie bitte, das es eventuell kleinere Unterschiede an den Kupplungen gibt. |
||||||||||||
 |
 |
 |
||||||||||||
|

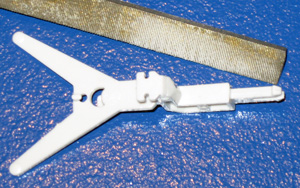

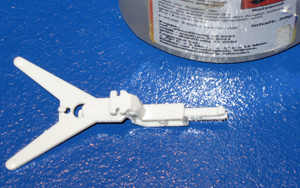

4. Umbau 1 Alle Kunstsoffteile haben eine glatte Oberfläche diese verringert die Haftung. Klebeflächen etwas anrauen. |
5. Umbau 2 Die angeraute Oberfläche der Kupplung mit ein wenig Sekundenkleber versehen, oben zuerst anfangen. |

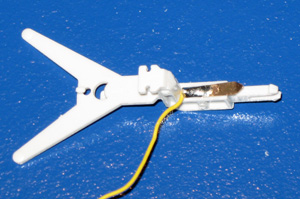

6. Umbau 3 oben Die fertige Spitze mit dem gelben Kabel auflegen ganz an den Winkel schieben und fixieren (zügig). |
||||||||||||
 |
 |
 |
||||||||||||
|

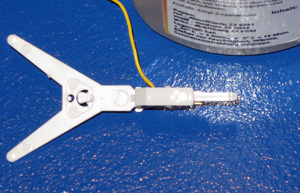

7. Umbau 4 oben Je nach Art des Klebers kann dies mehrere Sekunden daueren bis die Spitze fest ist. ( mittel flüssig ist ok.) |

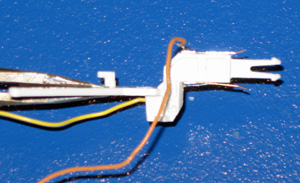

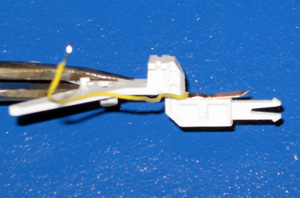

8. Umbau 5 unten Im Grunde die gleiche Arbeitsweise wie oben, nur fehlt unten der Anschlag ( Winkel ). |

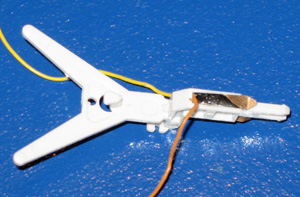

9. Umbau 6 unten Je nach verwendetem Sekundenkleber bleibt ihnen nur sehr wenig Zeit um die Spitze auszurichten. |
||||||||||||
 |
 |
 |
||||||||||||
|
10. Umbau 7 unten Absolut entscheident für eine einwandfrei Funktion der Kupplung ist die Abstimmung zur oberen Spitze. |

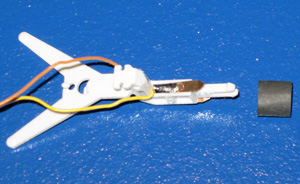

11. Umbau 8.1 Um die Gefahr zu minimieren das sich die Spitzen wieder von der Kupplung lösen wird ein 6,5mm >>> |
12. Umbau 8.2 langer Schrumpfschlauch mit 7mm Durchmesser über die fertige Kupplung geschoben und erwährmt. |
||||||||||||
 |
 |
 |
||||||||||||
|

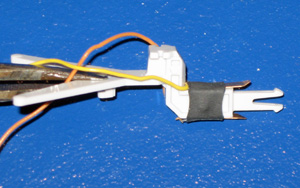

13. Umbau 9 Mit Plastikkleber die Kabel in den vorhandenen Aus- sparungen an der Deichsel fixieren |

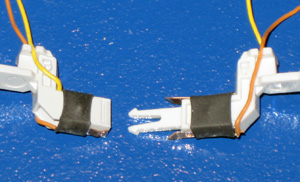

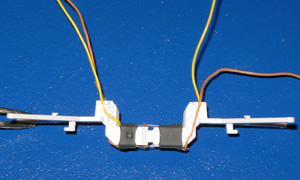

14. Umbau 10 Überprüfung der Passgenauigkeit der beiden Kupplungen, eventuelle Fehler können jetzt >>> |

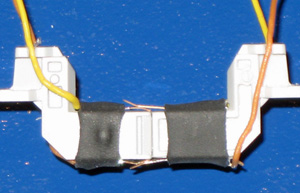

15. Umbau 11 fertig noch relativ problemlos beseitigt werden. Ich empfehle eine Durchgangsprüfung mit einem Messgerät. |
||||||||||||
|
