Einbaubeispiele nach Typen Platine "S"
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||||||
|
aus eins mach sieben Variationsmöglichkeiten |
|||||||||||||||||
|
Platine "S" Anleitungen finden Sie hier |
Kupplungen Umbau Bilder finden Sie hier |
||||||||||||||||
 |
 |
 |
|||||||||||||||
|

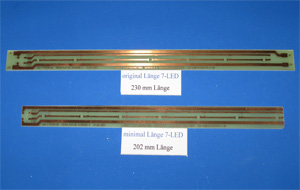

1. Platine "S" Speziell für Normale 4 & 6 Achsigen Wagen, 24cm bis |

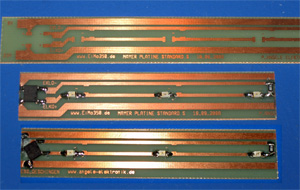

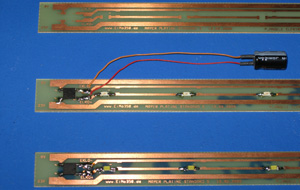

2. Platine "S" Ausführungen Oben ohne Bauteile, Mitte Standard, unten Decoder-Ausführung, für schaltbare Beleuchtung. |

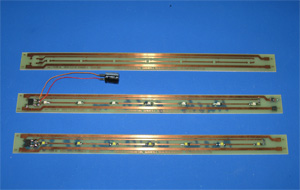

3. Ausführungen in Groß Bei der Decoder-Ausführung wird kein Elko eingebaut, statt dessen noch ein Widerstand R8 mit 3600 Ohm. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|
4. Platine "S" Einser Besonders geeignet zur Beleuchtung einzelner Bereiche von oben, z.B. der Bar, einen Tisch, u.s.w. |

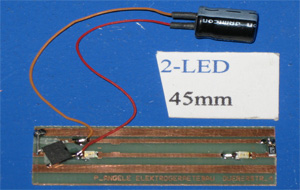

5. Platine "S" Zweier Für sehr kurze Wageneinrichtungen (Wagen). Die Variationsmöglichkeiten der Platine sind "grenzenlos". |

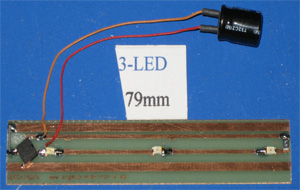

6. Platine "S" Dreier Die Länge dürfte zur Beleuchtung eines zwei Achsigen Blech-Wagens passend sein. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|

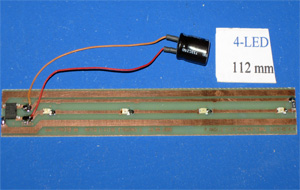

7. Platine "S" Vierer Bei drei Achsigen Umbauwagen, sowie zwei Achsigen Wagen in Kunststoff-Ausführung geeignet. |

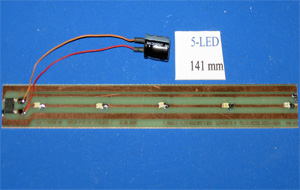

8. Platine "S" Fünfer Diese Variation verwenden Sie zur Beleuchtung der unteren Etage eines Doppelstock-Wagens (43584). |

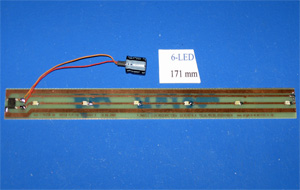

9. Platine "S" Sechser Geeignet für kurze vier Achsige Wagen z.B. die Württemberger Wagen-Serie (4210-4214*42101-42141). |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|

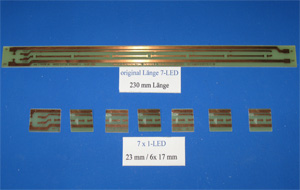

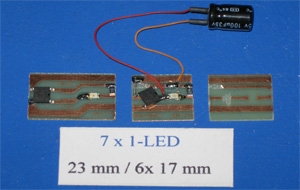

10. aus eins mach sieben Aus einer 230mm Platine können Sie maximal sieben einzel Platinen mit je einer LED anfertigen. |

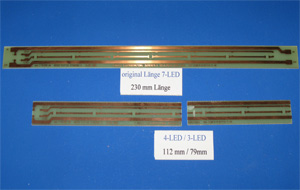

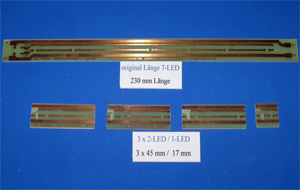

11. aus eins mach vier Aus einer 230mm Platine können Sie ebenso 3 zweier und 1 einser Platine anfertigen. |

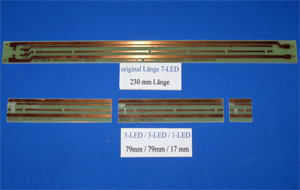

12. aus eins mach drei Aus einer 230mm Platine können auch 2 dreier und 1 einser Platine angefertigt werden. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|
13. aus eins mach zwei Aus einer 230mm Platine könnten ebenso 1 vierer und 1 dreier Platine gefertigt werden. |

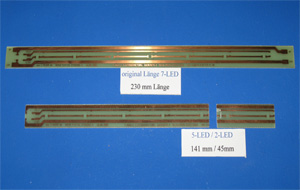

14. aus eins mach zwei Einer 230mm Platine kann ebenso in 1 fünfer und 1 zweier Platine aufgeteilt werden. |

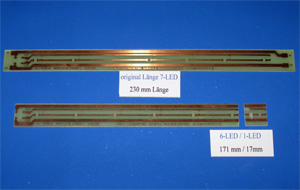

15. aus eins mach zwei 100 % Ausnutzung bei einer Platine "S" kein Problem hier 1 sechser und 1 einser Platine. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|
16. Die Teilung Egal wie Sie eine Platine "S" aufteilen, Sie haben ein optimales Teil, die anderen Teile müssen Sie anpassen. |

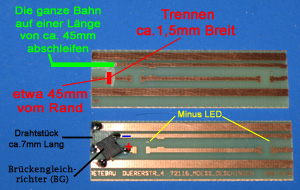

17. Die Anpassung im Detail Anpassung eines Platinenstückes für den Gleichrichter. Mit einem kl. Schleifstein oder scharfem Gegenstand. |

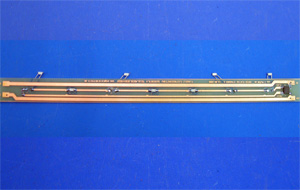

18. Variante Schlafwagen Platine "S" als Schlafwagen Beleuchtung, eine genaue Beschreibung finden Sie unter "Schlafwagen".
|
|||||||||||||||
|
