Einbaubeispiele nach Typen " 4-6 achsiger Wagen "
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||
|
Platine "S" & Kupplung Stromleitend mit NEM-Schacht 362 oder "Relex" |
|||||||||||||
|
Platine "S" Anleitungen finden Sie hier |
|||||||||||||
 |
 |
 |
|||||||||||
|

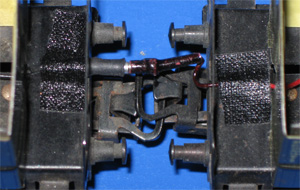

1. "Relex" Kupplung Einbau Platine "S" in Wagen mit stromleitender "Relex" Kupplung , ein Schleifer je Wagenverband. |

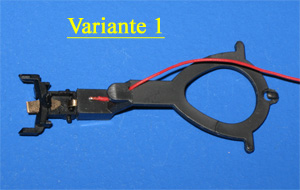

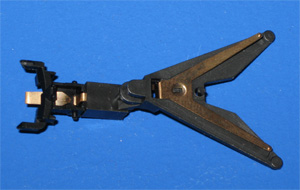

2. Deichsel "KKK" NEU mit 7319 Deichsel mit Normschacht NEM 362 geeignet für Bausatz Mä. 7319. Details unter Einbau mit 7319. |

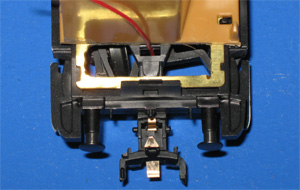

3. Wagenboden "KKK" NEU mit 7319 "KKK" = "Kurzkupplungskulisse" oder "Kurzkupplung- kinematik" neue Ausführung geeignet für 7319. |
|||||||||||
 |
 |
 |
|||||||||||
|
4. Deichsel "KKK" ALT ohne 7319 Deichsel mit Normschacht NEM 362 nicht geeignet für Bausatz 7319. Details unter Einbau ohne 7319. |

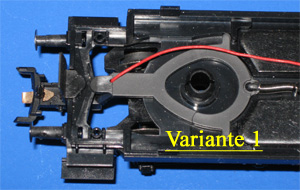

5. Wagenboden "KKK" ALT ohne 7319 "KKK" = "Kurzkupplungskulisse" oder "Kurzkupp- lungkinematik" alte Ausf. nicht geeignet für 7319. |

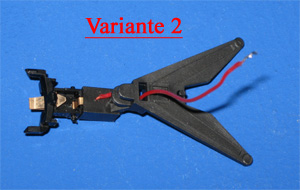

6. Deichsel "KKK" NEU ohne 7319 Deichsel mit Normschacht NEM 362 geeignet für Bau- satz 7319. Kostengünstige Alternative zu 7319. |
|||||||||||
 |
 |
 |
|||||||||||
|

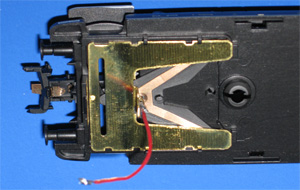

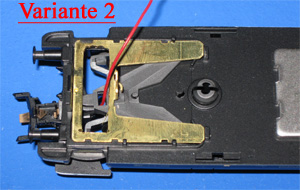

7. Wagenboden "KKK" NEU ohne 7319 "KKK" = "Kurzkupplungskulisse" oder "Kurzkupp- lungkinematik" Details unter Einbau ohne 7319. |

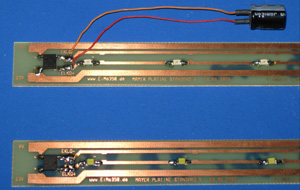

8. Platine "S" Ausführungen Oben Standard-Ausführung, unten Decoder-Ausführung, für schaltbare Beleuchtung. |

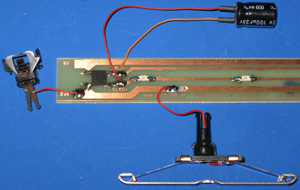

9. Platine "S" Anschlussprinzip 1 23V Leiterbahn (Plus/Schleifer), die gesammte Länge ist zum anschliesen der Kupplungen und vom Schleifer. |
|||||||||||
 |
 |
 |
|||||||||||
|

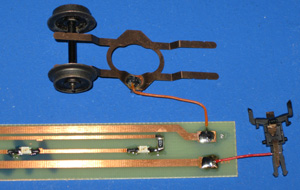

10. Platine "S" Anschlussprinzip 2 Auf der 0V Leiterbahn (Masse/Achsen) ist ebenso auf der ganzen Länge der Anschluß möglich. |

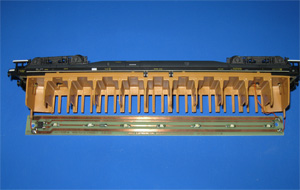

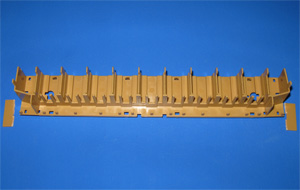

11. Anpassen der Einrichtung Beim Einbau Stromleitender Kupp. in einen "KKK" Wagen ohne 7319 müssen Sie die Enden abtrennen. |
12. Einrichtung einbauen Das zum Anschluß der Kupplung an die Platine nach oben geführte Kabel sollte möglichst freigänig sein. |
|||||||||||
 |
 |
 |
|||||||||||
|
12. Platine "S" Angeschlossen Ein Wagen ohne Schleifer. Platine "S" in Decoder- Ausführung, zum ein/aus schalten der Beleuchtung. |

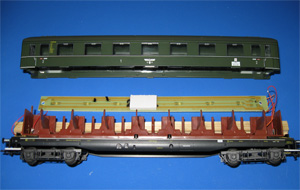

14. Platine "S" Einbau 1 Platine auf der Einrichtung. Vorteil Sie können die Kabel optimal verlegen, leider nicht immer möglich. |
15. Platine "S" Einbau 2 Platine im Dach. Bei 90% aller Wagen werden Sie die Platine so einbauen müssen. Achten Sie auf die Kabel. |
|||||||||||
|
