Einbaubeispiele nach Typen " 2 achsiger Wagen "
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||
|
Platine "S" & Kupplung Stromleitend mit NEM-Schacht 362 oder "Relex" |
|||||||||||||
|
Platine "S" Anleitungen finden Sie hier |
|||||||||||||
 |
 |
 |
|||||||||||
|

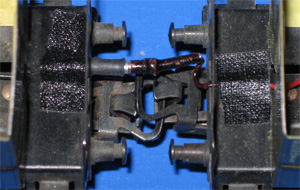

1. "Relex" Kupplung Einbau Platine "S" in Wagen mit stromleitender "Relex" Kupplung , ein Schleifer je Wagenverband. |

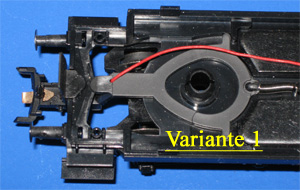

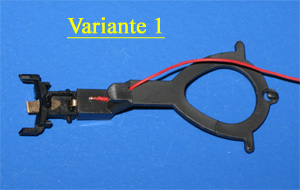

2. Variante "KKK" nicht geeignet für 7319 "KKK" = "Kurzkupplungskulisse" / "Kurzkupplung- kinematik" hier die Vorgänger Deichsel dieser Technik. |
3.Wagenboden"KKK"nicht geeignet für 7319 Deichsel mit Normschacht NEM 362 nicht geeignet für Bausatz 7319. Details unter Einbau ohne 7319. |
|||||||||||
 |
 |
 |
|||||||||||
|

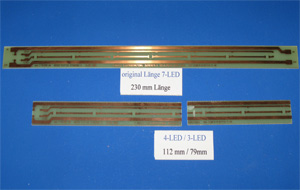

7. Platine "S" aus eins mach zwei Aus einer 230mm Platine könnten ebenso 1 vierer und 1dreier Platine gefertigt werden. |

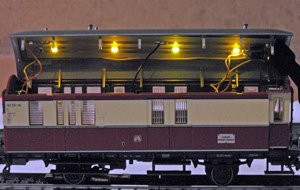

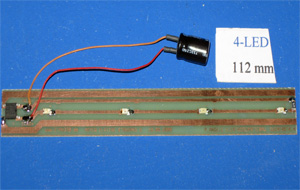

8. Die fertige Platine Gleichrichter , 4 LED-Gelb,Widerstand und Elko. Beleuchtung nicht schaltbar. |

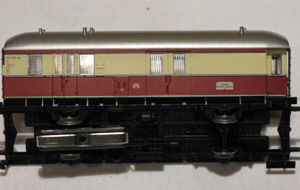

9. Schleifereinbau Der Gepäckwagen ist hierfür geeignet, kleine Fenster und wenig Einrichtung, optimale Platzverhältnisse. |
|||||||||||
 |
 |
 |
|||||||||||
|
10. Position & Type Optimale Position für den Schleifer ist unter der Achse. Type mit Plastikeinfassung, ist besser Weichengänig. |

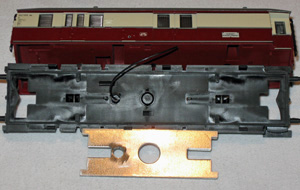

11. Die Massefeder Bei 2-Achs kann die Mä. Massefeder nicht ein- gebaut werden, also fertigt man einen Eigenbau an. |

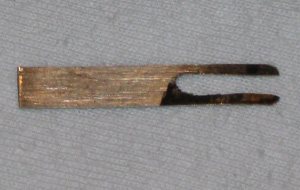

12. Massefeder Eigenbau Ein 4 x 45mm Streifen aus Ø 0,15mm Kupfer mittig 1,5mm geschlitzt (Achshalter). Wagenbodenschlitz 0,2 x 5mm. |
|||||||||||
 |
 |
 |
|||||||||||
|

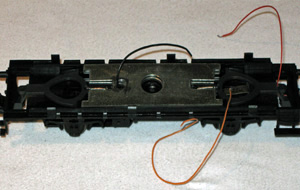

13. Wagenboden fertig Links Schleifer-Kabel (+), rechts Mitte im Deichselring Massekabel (-), rechts vom Deichselkopf Kupp.-Kabel. |

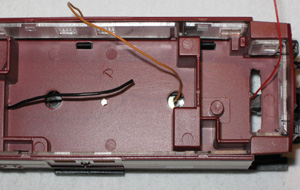

14. Die Einrichtung Die zu bohrenden Löcher auf den Wagenboden aus- richten. Für das Kupp.-Kabel re. den Boden ausfräsen. |
15. Platine anschliesen Schleifer und Kupplung an die 23V Leiterbahn, das Massekabel von den Achsen an die 0V Leiterbahn. |
|||||||||||
|
