Einbaubeispiele nach Typen " Doppelstockwagen & Doppelstock-Steuerwagen "
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||
|
Platine "S", Kupplung Stromleitend mit NEM-Schacht 362 |
|||||||||||||
| Platine "S" Anleitungen |
|||||||||||||
 |
 |
 |
|||||||||||
|

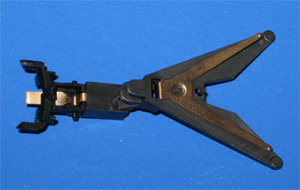

1. Deichsel "KKK" mit 7319 Deichsel mit Normschacht NEM 362 geeignet für Bausatz 7319. Details unter Einbau mit 7319. |

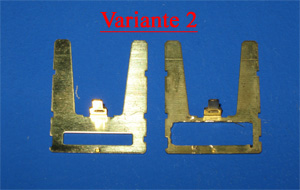

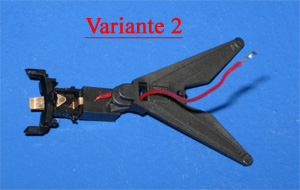

2. Variante "KKK" mit 7319 "KKK" = "Kurzkupplungskulisse" oder "Kurzkupplung- kinematik" alle neueren Wagen haben diese Technik. |
3. Deichsel "KKK" ohne 7319 Deichsel mit Normschacht NEM 362 geeignet für Bausatz 7319. Details unter Einbau ohne 7319. |
|||||||||||
 |
 |
 |
|||||||||||
|

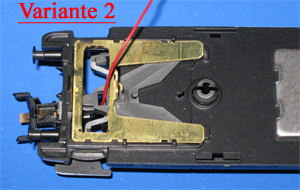

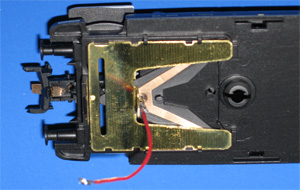

4. Deichselhalter Umbau Bei allen Wagen die einen Deichselhalter aus Messing haben, müssen Sie die vorhanden Öffnung vergrößern. |
5. Einbau des Deichselhalters Den fertigen Deichselhalter auflegen und nach vorne drücken. Details unter Einbau ohne 7319. |

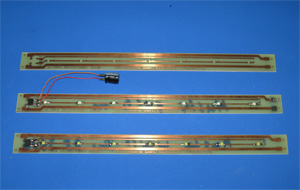

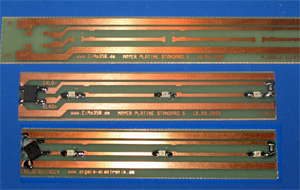

6. Platine "S" Ausführungen Oben ohne Bauteile, Mitte Standard, unten Decoder-Ausführung, für schaltbare Beleuchtung. |
|||||||||||
 |
 |
 |
|||||||||||
|

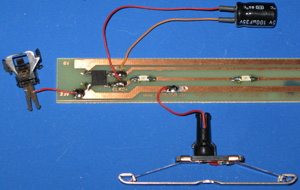

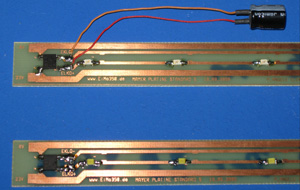

7. Platine "S" Anwendung Oben Standard-Ausführung = Strom vom Gleis Unten Decoder-Ausführung = Strom vom Decoder |

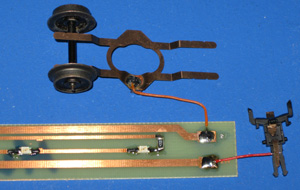

8. Die Teilung Egal wie Sie eine Platine "S" aufteilen, Sie haben ein optimales Teil, die anderen Teile müssen Sie anpassen. |

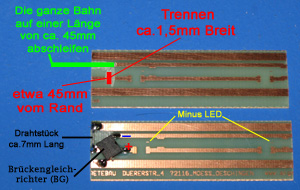

9. Die Teilung im Detail Anpassung eines Platinenstückes für den Gleichrichter. Mit einem kl. Schleifstein oder scharfem Gegenstand. |
|||||||||||
 |
 |
 |
|||||||||||
|
10. Die Platine für die Untere Etage Die Haupt-Platine, leitende Kuppl., Masse und die Platine der oberen Etage werden auf ihr angeschlossen. |

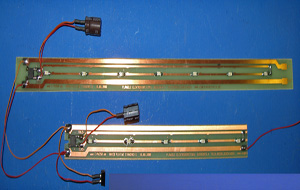

11. Beide auf einen Blick Oben Originallänge 230mm für die obere Etage, unten angepasst, Länge 141mm beide als Standardausführung. |

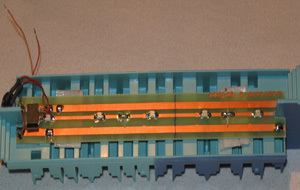

12. Haupt-Platine einbauen An der Unterseite der 1. Etage mit Doppelklebeband befestigen, nur die Kabel der 2. Platine sind angelötet.
|
|||||||||||
 |
 |
 |
|||||||||||
|

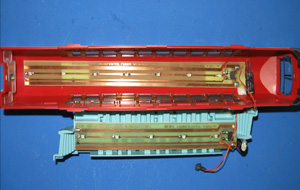

13. Die 2. Platine Platine und Elko mit Doppelklebeband im Dach fixieren. Das Rote an die 23V, das orange Kabel an die 0V Bahn. |
14. Haupt-Platine anschliesen 1 23V Leiterbahn (Plus/Schleifer), die gesammte Länge ist zum anschliesen der Kupplungen und vom Schleifer. |
15. Haupt-Platine anschliesen 2 Auf der 0V Leiterbahn (Masse/Achsen) ist ebenso in ganzer Länge der Anschluß möglich.
|
|||||||||||
 |
 |
 |
|||||||||||
|

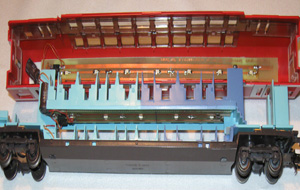

16. Einrichtung zusammenbauen Fixieren Sie die 1.Etage mit etwas Doppelklebeband auf dem Wagenunterteil und ordnen Sie die Kabel. |

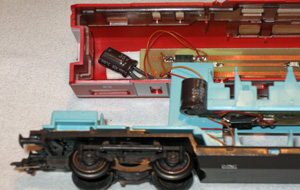

17. Die Endmontage Setzen Sie nun den Wagenaufbau auf das Fahrgestell, achten Sie auf die Kabel der oberen Platine. |

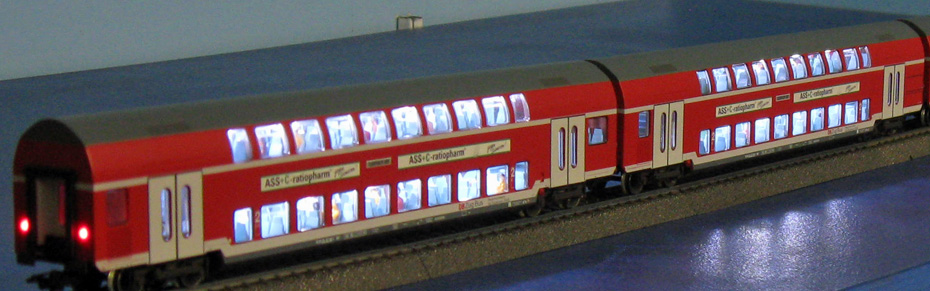

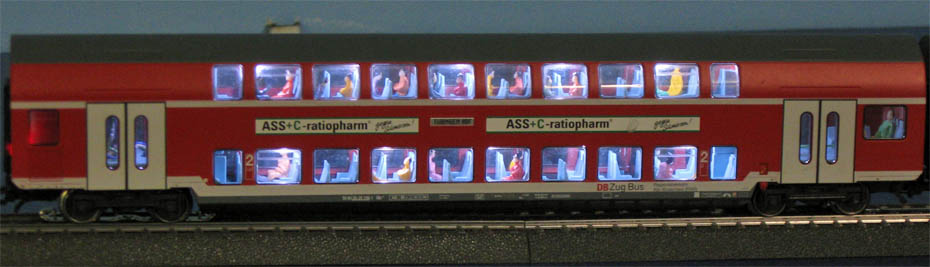

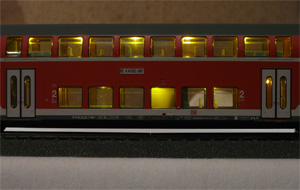

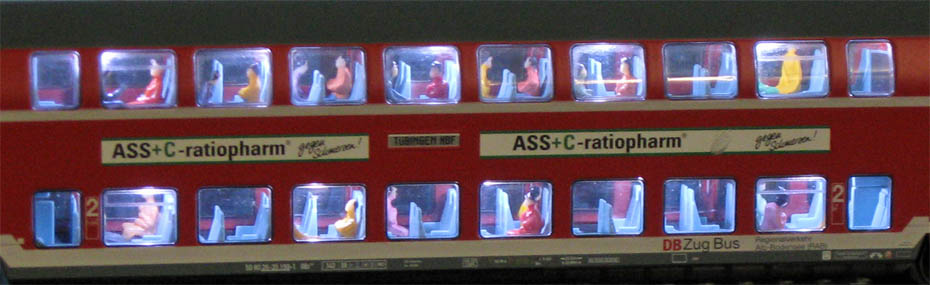

18. Der ferige Wagen Der Umbau mit Gelblicht erfolgte im Auftrag , das original hat Neonröhren (Weißlicht). |
|||||||||||
 |
|||||||||||||
 |
|||||||||||||
 |
|||||||||||||
