Einbaubeispiele nach Typen " Schlafwagen "
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||
|
Platine "S", Kupplung Stromleitend NEM-Schacht 362 oder "Relex" |
|||||||||||||
| Platine "S" Anleitungen |
|||||||||||||
 |
 |
 |
|||||||||||
|

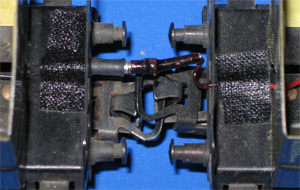

1. "Relex" Kupplung Einbau Platine "S" in Wagen mit stromleitender "Relex" Kupplung , ein Schleifer je Wagenverband. |

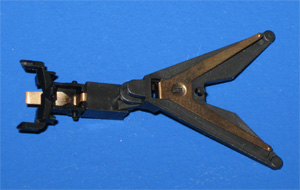

2. Deichsel "KKK" mit 7319 Deichsel mit Normschacht NEM 362 geeignet für Bausatz 7319. Details unter Einbau mit 7319. |

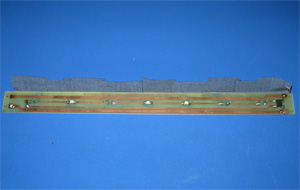

3. Variante "KKK" mit 7319 "KKK" = "Kurzkupplungskulisse" / "Kurzkupplung- kinematik" alle neueren Wagen haben diese Technik. |
|||||||||||
 |
 |
 |
|||||||||||

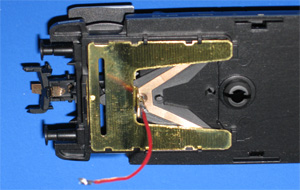

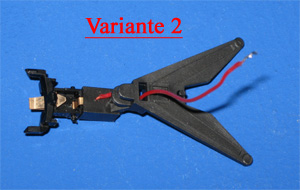

| 4. Deichsel "KKK" ohne 7319 Deichsel mit Normschacht NEM 362 geeignet für Bausatz 7319. Details unter Einbau ohne 7319. |

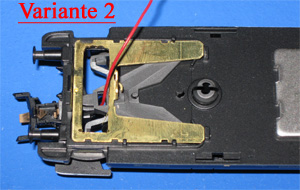

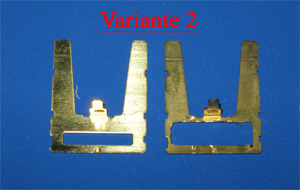

5. Deichselhalter Umbau Bei allen Wagen die einen Deichselhalter aus Messing haben, müssen Sie die vorhanden Öffnung vergrößern. |
6. Einbau des Deichselhalters Den fertigen Deichselhalter auflegen und nach vorne drücken. Details unter Einbau ohne 7319.
|
|||||||||||
 |
 |
 |
|||||||||||
|
7. Wieviel LED´s sind möglich Strom vom Gleis 11gelbe oder 7 weiße LED je Platine. Strom vom Decoder ca. 9 gelbe oder 6 weiße je Platine. |

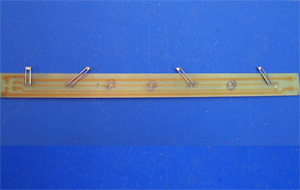

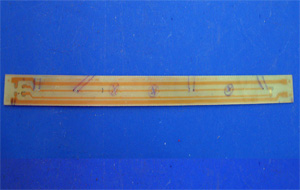

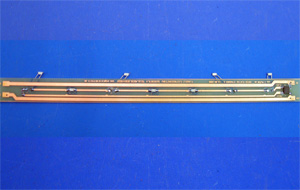

8. Einteilung der Platine Rücks. der Platine 4 LED für den Gang sind mit 0,5mm Draht nach oben geführt und in den Gang verlängert. |

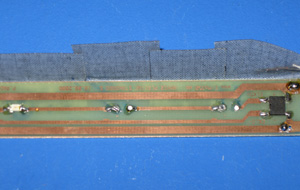

9. Bauteile anlöten Vorderseite 3 LED, je Kabine eine. Gleichrichter und der Widerstand 750 Ohm statt 470 Ohm für gedimmtes Licht. |
|||||||||||
 |
 |
 |
|||||||||||
|

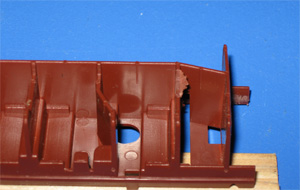

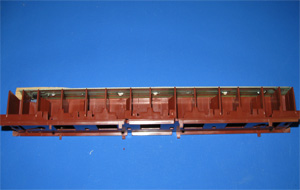

10. Einrichtung anpassen Die beiden Beleuchtunghalter rechts & links an der Einrichtung abtrennen, die Platine sollte eben aufliegen. |
11. Platine ausrichten Legen Sie die Platine auf die Einrichtung, positionieren Sie die LED´s für die jeweiligen Kabinen. |
12. Platine ausrichten beachten Primär sollte eine LED in jeder Kabine leuchten, der Gleichrichter sollte nicht an einer Trennwand aufliegen. |
|||||||||||
 |
 |
 |
|||||||||||
13. Platinen Anschluß vorbereiten Das nach dem Einbau keine Kabel zu sehen sind, wird die Platine von oben angeschlossen. 3 Löcher Ø 0,8mm. |

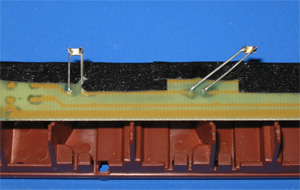

14. Anschluß Löcher 2 an der 23V und eines an der 0V Bahn. Angeschlos- sen wird nach dem befestigen auf der Einrichtung. |
15. Anschlusslöcher bohren Die Löcher müssen zum anlöten der Kabel frei zugäng- lich sein. Beachten Sie die Einrichtung. |
|||||||||||
 |
 |
 |
|||||||||||

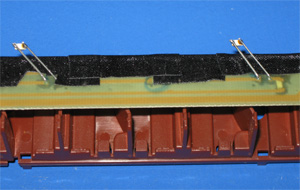

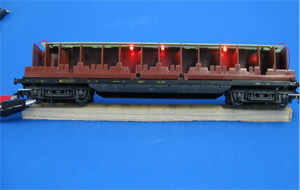

16. Einbau Vorgabe Um jegliches durchschimmern in den Gang zu verhinder wird die ganze Länge der Gangseite abgeklebt. |
17. Einbau Material Am Besten eignet sich hierfür schwarzes Gewebe- band, es ist qualitativ hochwertiger als Isolierband. |
18. Material verwenden Ein weiterer Vorteil von Gewebeband, es ist ohne Probleme teilbar, dies erleichtert das anbringen. |
|||||||||||
 |
 |
 |
|||||||||||

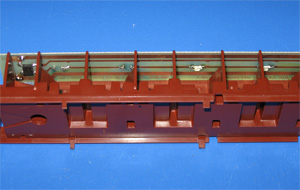

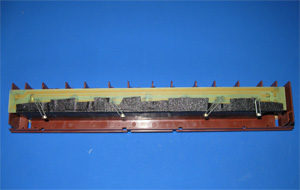

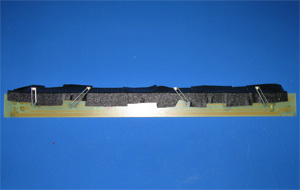

| 19. Platinen Einbau Platine eben, direkt auf der Einrichtung fixieren. Das Gewebeband glatt an die Kabinenrückwand andrücken. |

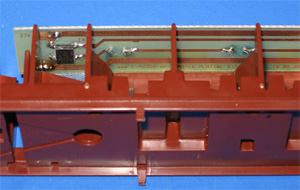

20. Einbau Kontrolle Die LED´s in den Kabinen, ebene Auflage der Platine, Zugänglichkeit der Lötstellen für die Kabel. |
21. Platine anschliesen Beide Kupplungen an die 23V Leiterbahn, das Massekabel von den Achsen an die 0V Leiterbahn. |
|||||||||||
 |
 |
 |
|||||||||||
|

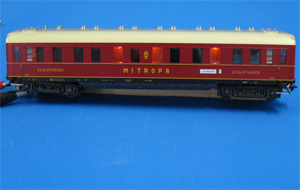

22. Die Kabinenseite In drei Kabinen brennt das Licht die anderen sind alle dunkel. Es schimmert auch kein Licht vom Gang durch. |

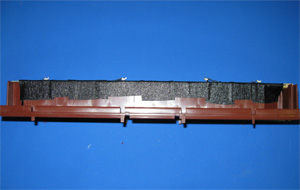

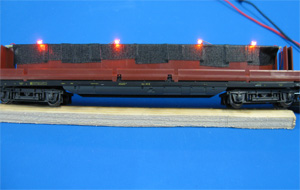

23. Gangseite ohne Wagenaufbau Die LED´s sind relativ gleichmäßig im Gangbereich verteilt. Die Vorraussetzung für optimale Ausleuchtung. |

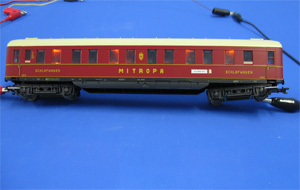

24. Die Gangseite Die Ausstattung des Wagens mit einer speziellen Schlafwagen-Beleuchtung hat sich gelohnt. |
|||||||||||
|
