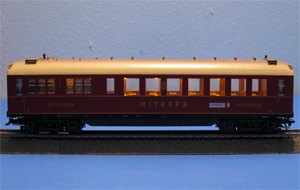

Einbaubeispiele nach Typen " Speisewagen "
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
||||||||||||||||
|
Platine "S", Kupplung Stromleitend & Decoder NEM-Schacht 362 oder "Relex" |
||||||||||||||||
| Platine "S" Anleitungen |
||||||||||||||||
 |
 |
 |
||||||||||||||
|

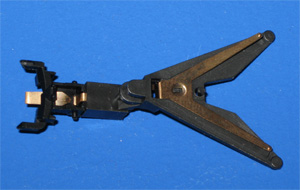

1. Deichsel "KKK" mit 7319 Deichsel mit Normschacht NEM 362 geeignet für Bausatz 7319. Details unter Einbau mit 7319. |

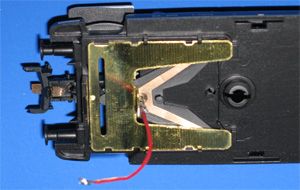

2. Variante "KKK" mit 7319 "KKK" = "Kurzkupplungskulisse" oder "Kurzkupplung- kinematik" alle neueren Wagen haben diese Technik. |

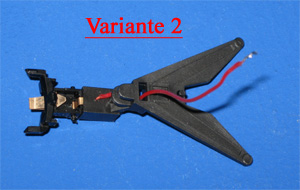

3. Deichsel "KKK" ohne 7319 Deichsel mit Normschacht NEM 362 geeignet für Bausatz 7319. Details unter Einbau ohne 7319. |
||||||||||||||
 |
 |
 |
||||||||||||||
|

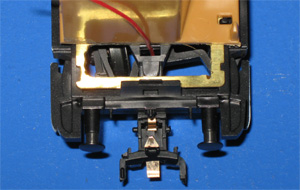

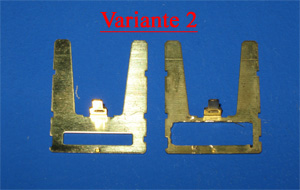

4. Deichselhalter Umbau Bei allen Wagen die einen Deichselhalter aus Messing haben, müssen Sie die vorhanden Öffnung vergrößern. |

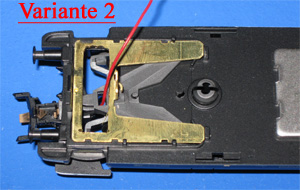

5. Einbau des Deichselhalters Den fertigen Deichselhalter auflegen und nach vorne drücken. Details unter Einbau ohne 7319. |
6. Einrichtung einbauen Das zum Anschluß der Kupplung an die Platine nach oben geführte Kabel sollte möglichst freigänig sein. |
||||||||||||||
 |
 |
 |
||||||||||||||
|

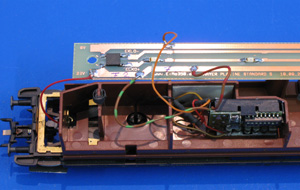

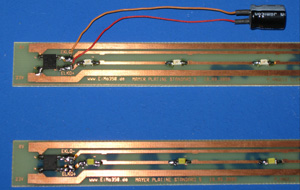

7. Platine "S" Ausführungen Oben Standard-Ausführung, unten Decoder-Ausführung, für schaltbare Beleuchtung. |

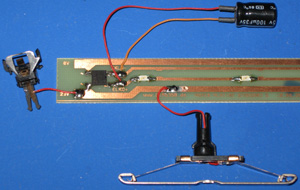

8. Platine "S" anschliesen 1 23V Leiterbahn (Plus/Schleifer), die gesammte Länge ist zum anschliesen der Kupplungen und vom Schleifer. |

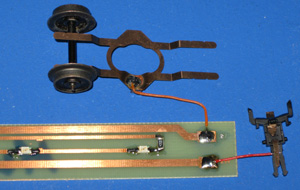

9. Platine "S" anschliesen 2 Auf der 0V Leiterbahn (Masse/Achsen) ist ebenso in ganzer Länge der Anschluß möglich. |
||||||||||||||
 |
 |
 |
||||||||||||||
|
10. Speisewagen als Decoderwagen Möglichkeit eins für schaltbares Licht, Decoderwagen im Wagenverband hier beitet sich der Speisewagen an. |
11. Decoderwagen ???? Möglichkeit zwei für schaltbares Licht, Decoderwagen am Ende eines Wagenverbandes z.B. der Gepäckwagen. |

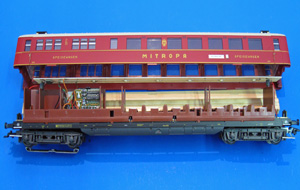

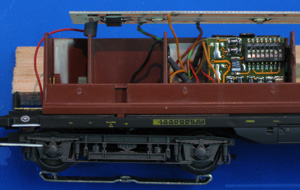

12. Decoder in der Küche Optimale Anordnung, Schleifer + & Masse - im Dreh- gestell, Decoder & Platine direkt darüber (kurze Kabel). |
||||||||||||||
 |
 |
|||||||||||||||
|
Schaltvarianten der Beleuchtung
Variante eins: Der Decoder zum ein und ausschalten der Beleuch- tung, wird in einen Wagen eingebaut der im Wagenverband läuft. Schaltmöglichkeiten: F1/F2/F3.
Variante zwei: Der Decoder zum ein und ausschalten der Beleuch- tung, wird in einen Wagen eingebaut der am Ende des Wagenverbandes läuft. Schaltmöglichkeiten: F1/F2. |
||||||||||||||||
|

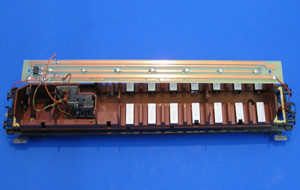

13. Platine "S" Einbau 1 Platine auf der Einrichtung. Vorteil Sie können die Kabel optimal verlegen, leider nicht immer möglich. |
14. Platine "S" Einbau 2 Platine im Dach. Bei 90% aller Wagen werden Sie die Platine so einbauen müssen. Achten Sie auf die Kabel. |
|||||||||||||||
|
