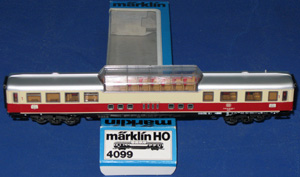

Einbaubeispiele nach Typen " Panoramawagen"
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||
|
Platine "S" für Kupplung Stromleitend mit NEM-Schacht 362 |
|||||||||||||
|
Platine "S" Anleitungen finden Sie hier |
|||||||||||||
 |
 |
 |
|||||||||||
|
1. "Relex" Kupplung Einbau Platine "S" , Wagen mit stromleitendern Kupplung , ein Schleifer je Wagenverband. |

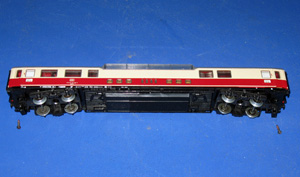

2. Öffnen des Wagens Den Wagen zur Seite legen und die beiden Schrauben rechts und links entfernen. |

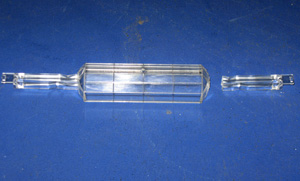

3. Das Panoramadach Die Lichtleiter am Glasdach müssen entfernt werden um Platz für die oberen Platinen zu bekommen. |
|||||||||||
 |
 |
 |
|||||||||||

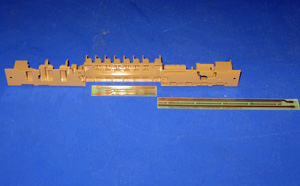

| 4. Platine Für den Umbau ist ein Bausatz Platine "S" eine LED zusätzlich sowie ein anderer Widerstand nötig. |

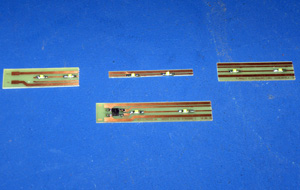

5. Platine teilen 1. Hauptteil ca. 7,2cm lang, 2 LED (siehe Bild 4 ), 2 & 4. Endteile oben, je 5cm, 2 LED, dieses Bild. |
6. Mittelteil ( Panoramadach) Der Mittelteil oben, wird von dem ca. 5,4cm langen Teil der Länge nach abgetrennt ( Miniflex ). |
|||||||||||
 |
 |
 |
|||||||||||
|

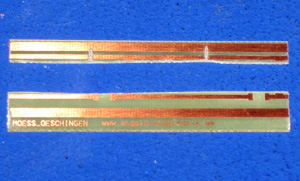

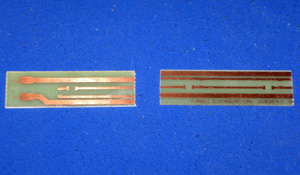

7. Leiterbahnen Unterbrechen Um eine gleichmäßige Ausleuchtung zu erreichen müssen 2 LED`s versetzt werden. Eine kommt hinzu. |

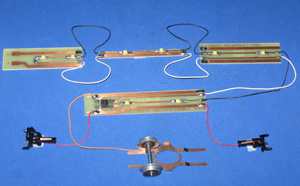

8. Anschluss Schema An der Hauptplatine werden die Kupplungen (+) sowie Masse (-) von den Achsen angeschlossen. |

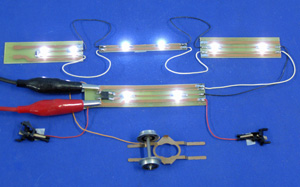

9. Test der Platine Vor dem Einbau die fertig verdrahtete Platine testen, etwaige Fehler sind sonst schwierig zu beseitigen. |
|||||||||||
 |
 |
 |
|||||||||||
|

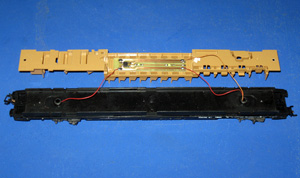

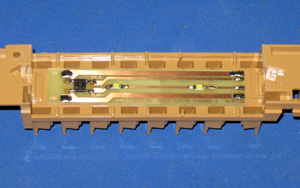

10. Einbau Hauptplatine Die Platine mit Doppelklebeband am unteren Teil der Einrichtung dem Eingangsbereich befestigen. |
11. Anschluss derHauptplatine Die roten Kabel von den Kupplungen und werden auf der 23V Bahn angelötet, Masse auf auf die 0V Bahn.. |

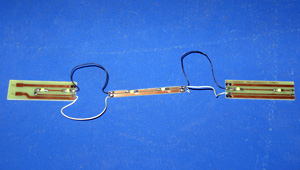

12. Platinen oben verdrahten Die drei oberen Platinenteile sind vor dem Einbau miteinander zu verbinden, auf Kabellängen achten. |
|||||||||||
 |
 |
 |
|||||||||||
|

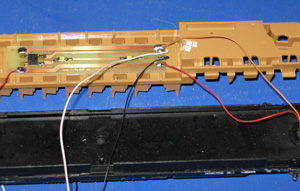

13. Anschlusskabel Oberteil Von der Hauptplatine aus werden 2 Kabel nach oben geführt, im Grunde die Beiden mittleren Bahnen. |
14. Die Panorama-Platine Diese Platine ca. 5,5 x 0,5 cm wird mit Doppelklebe- band zwischen den Sitzten auf dem Boden befestigt. |

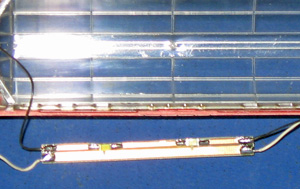

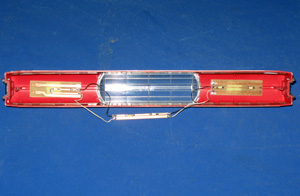

15. Die Endteil-Platinen Beide werden im Dach befestigt bevor die Panorama- Platine auf der Einrichtung fixiert wird. |
|||||||||||
|
|
 |
 |
|||||||||||

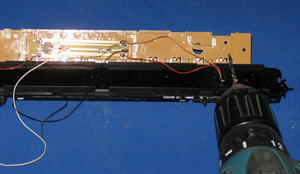

| 16. Zuleitung oben vorbereiten Um die nach oben führenden Kabel sauber zu verlegen wird ein 2mm Loch in das "WC" rechts gebohrt. |

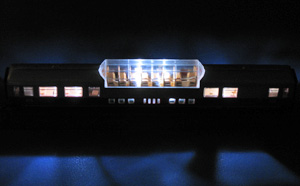

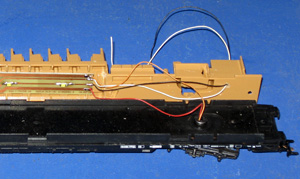

17. Zuleitung oben Die beiden Kabel (schwarz & weiß) durch das Loch führen, die Einrichtung auf den Wagenboden setzten. |
18. Oberteil anschliesen Die Zuleitung an die rechte obere Platine anlöten, achten sie dabei besonders auf ihren Lötkolben. |
|||||||||||
 |
 |
 |
|||||||||||
| 19. Panorama-Platine fixieren Als letztes wird die schmale Panorame-Platine zwischen den Sitzten fixiert, achten sie hierbei auf die Kabel. |
20. Wagen Oberteil aufsetzten Das Oberteil des Wagens probeweise auf das Fahr- gestell setzten und die Funktion testen. |
21. Kabelverlegung Der wohl schwierigste Teil des Umbaus, die Kabel so zu verlgen das man sie möglichst nicht sieht. |
|||||||||||
 |
 |
 |
|||||||||||

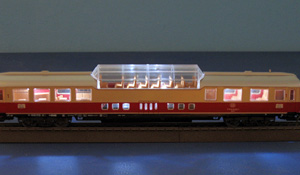

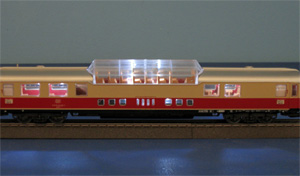

| 22. Seitenansicht mit LED weiß Ein gelungener Umbau es sind keine Kabel zu erkennen, haben sie bitte geduld bei der Arbeit. |

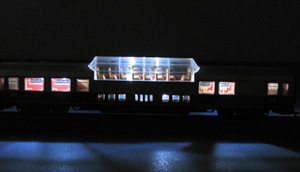

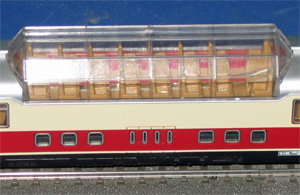

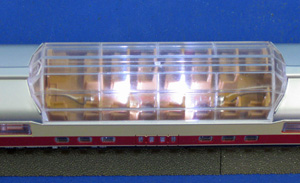

23. Blick von oben, Licht an Die schmale Platine ist bei eingeschaltener Be- leuchtung kaum zu sehen von oben. |

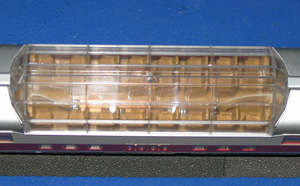

24. Blick von oben, Licht aus Die Kabel sind deutlich zu sehen das geht leider nicht anders, die Platine dafür so gut wie nicht. |
|||||||||||
|
