Einbaubeispiele nach Hersteller-Nummer " Mä. 43300/4281*/4282 "
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||||||
|
Platine "S" Steuerwagen, Kupplung Stromleitend mit NEM-Schacht 362 oder "Relex" |
|||||||||||||||||
|
Platine "S" Anleitungen finden Sie hier |
Kupplungen Umbau Bilder finden Sie hier |
||||||||||||||||
 |
|||||||||||||||||

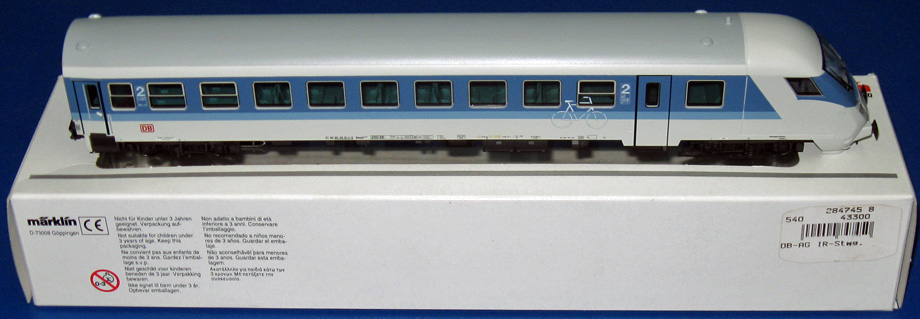

| 1. Märklin 43300 InterRegio Steuerwagen | |||||||||||||||||
 |
 |
 |
|||||||||||||||
|

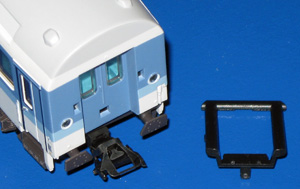

2. Wagen öffnen 1 Den Wagenübergang abziehen, rechts und links mit dem Fingernagel leicht anheben. |

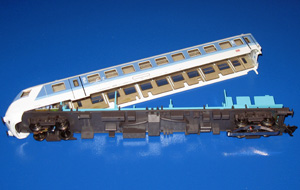

3. Wagen öffnen 2 Den Wagenaufbau mit einer Hand halten und mit der anderen den Wagenboden nach unten drücken. |

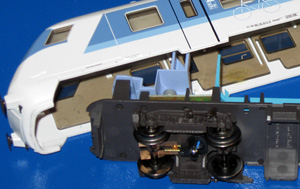

4. Wagen öffnen 3 Den Wagenboden mit einer Hand nach unten weg biegen und nach hinten ziehen. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|
5. Wagen öffnen 4 Achten Sie beim nach hinten wegziehen des Wagenbodens auf die Führerstandeinrichtung. |

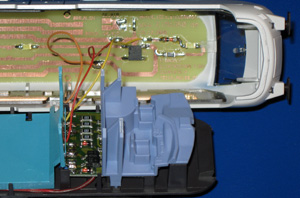

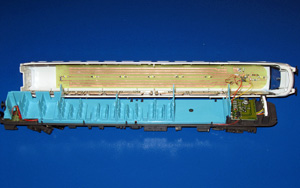

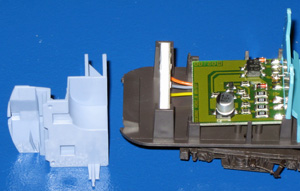

6. Die Wagenplatine Unter der Führerstandeinrichtung finden Sie die Platine die unsere Beleuchtung mit Strom versorgt. |
7. Die Wageneinrichtung ist auf beiden Seiten mit kleinen Hacken auf dem Wagenboden befestigt, vorsichtig anheben. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|
8. Deichsel "KKK" ohne 7319 Ich bevorzuge den Umbau ohne den Bausatz 7319. Details unter Einbau ohne 7319. |

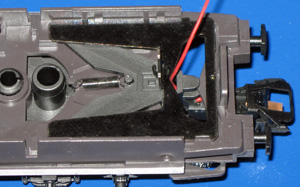

9. Deichselhalter Bei allen Wagen die so einen Deichselhalter haben, müssen Sie die vorhande Öffnung vergrößern. |

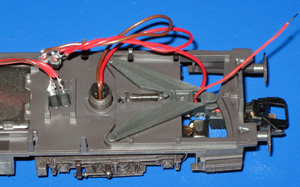

10. Deichselhalter Ausbau An den Deichselhaltern der Steuerwagen sind Kabel angelötet diese müssen gelöst werden. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|

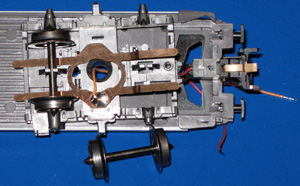

11. Deichsel Ausbau Nach dem Entfernen des Halters die Deichsel aus dem Wagenboden heraus nehmen. |

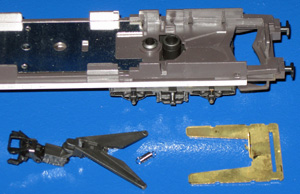

12. Kupplung tauschen Der eingebaute Kupplungskopf wird gegen einen Stromleitenden getauscht. |

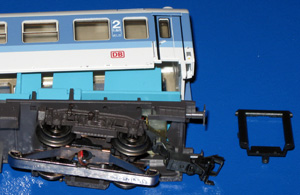

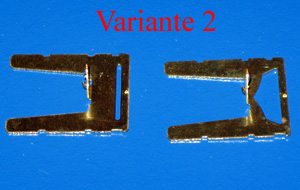

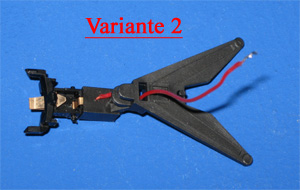

13. Halter wechseln Sie haben zwei Möglichkeiten, entweder tauschen Sie den Halter oder ändern ihn ab. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|
14. Deichsel Einbau Führen Sie die Deichsel mit der Kupplung von oben durch die Aussparung im Wagenboden. |

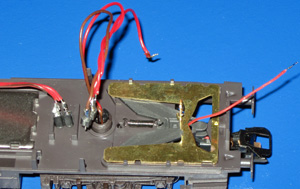

15. Kabelführung Den Halter noch nicht einbauen, führen sie nur das Kabel nach oben. |

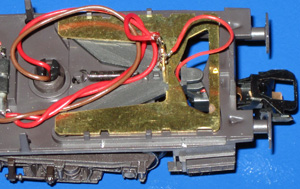

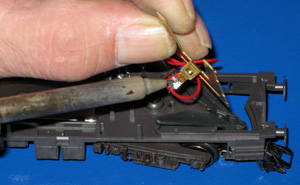

16. Kabel anlöten 1 Die vorhandnen zwei von Stecker und das Kabel der Kupplung anlöten und den Halter einbauen. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|

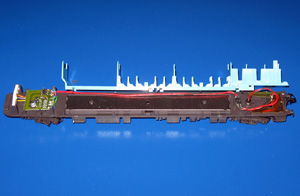

17. Kabel an der Platine 1 Das linke der drei nach oben zeigenden Kabel ist das Rote zur Stromversorgung der Wagenbeleuchtung. |

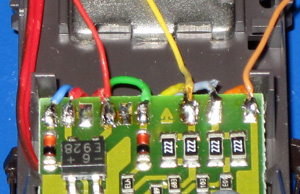

18. Kabel an der Platine 2 Das mittlere Kabel Gelb kommt an Gelb und ist Strom für den Führerstand, Orange ist Masse für alles. |

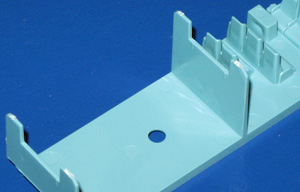

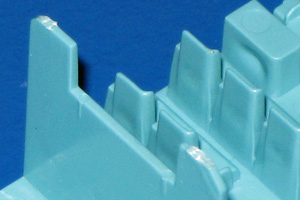

19. Die Einrichtung 1 Schauen Sie sich das Bild sehr genau an, die Spitzen der Abteilwände müssen entfernt werden. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|
20. Die Einrichtung 2 Sollte das Wagenoberteil beim Zusammenbau nicht sauber am Boden aufliegen liegt das an der Einrichtung. |

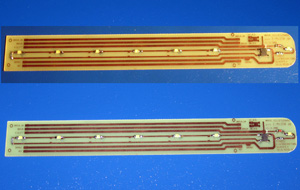

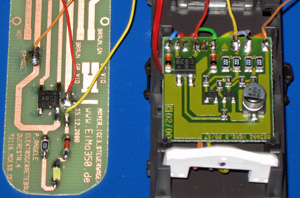

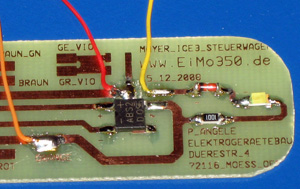

21. Platine "S" gelb oder weiß Die Platine kann als Digital gelb oder weiß sowie Analog gelb oder weiß gebaut werden. |

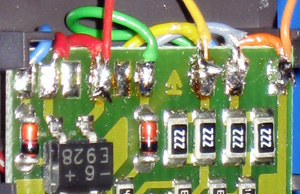

22. Platine anschließen 1 Schauen sie sich den Anschlußplan genau an, dann werden sie kein Problem bekommen. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|
23. Platine anschließen 2 Beachten sie beim zuschneiden der Kabel die nötige Länge je kürzer desto schwieriger, je länger (S-24) |
24. Platine anschließen 3 um so größer ist die gefahr das man die Kabel später in den Fenstern sieht oder einzickt beim Zusammenbau. |
25. Platine anschließen 4 Tipp, das Wagenoberteil sollte flach neben das Fahrgestell zu legen sein. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|
26. Kabel Kontrolle Setzen Sie das Oberteil auf den Boden und über- prüfen Sie ob Kabel zu sehen sind, sieht gut aus. |

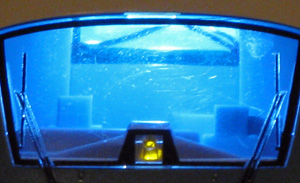

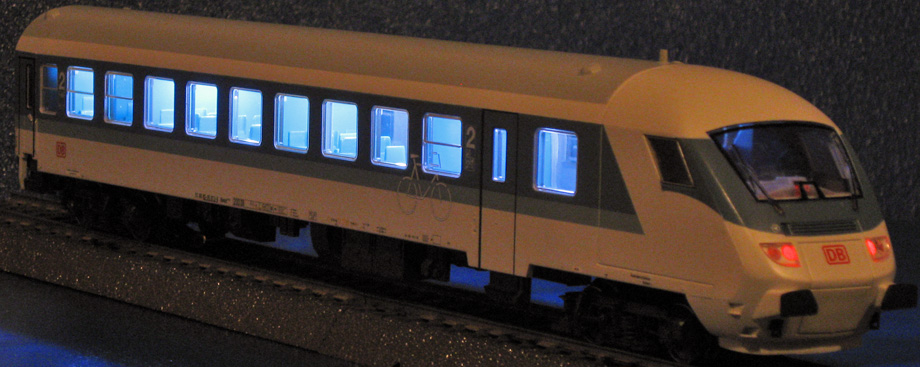

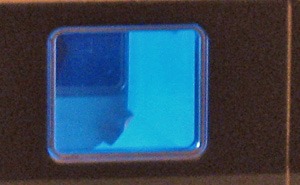

27. Führerstand Die Beleuchtung ist an, das gelbe Licht leuchtet, man sieht zwischen den Wänden oben die drei Kabel. |

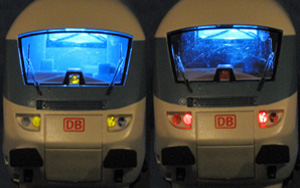

28. Gelb und Rot Linkes Bild die Lok schiebt den Steuerwagen, rechts der Steuerwagen ist der Endwagen, die Lok zieht. |
|||||||||||||||
 |
|||||||||||||||||
|
29. Blick ins Innere bei rückwärts Fahrt der Steuerwagen ist der Endwagen. |
|||||||||||||||||
 |
|||||||||||||||||
|

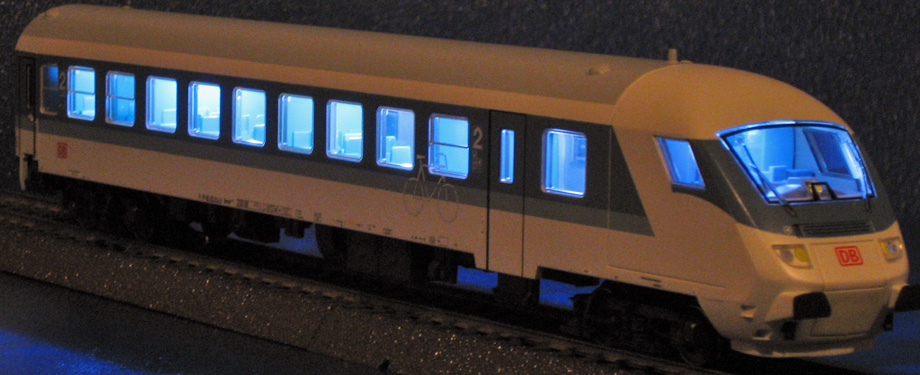

30. Perfekte Ausleuchtung bei vorwärts Fahrt |
|||||||||||||||||
 |
|||||||||||||||||
|

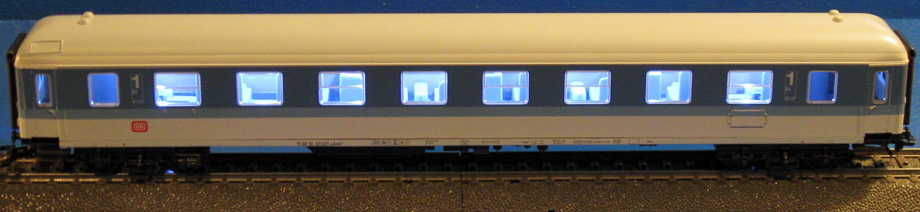

31. Märklin 4281 InterRegio-Wagen der ersten Klasse |
|||||||||||||||||
 |
 |
 |
|||||||||||||||
|

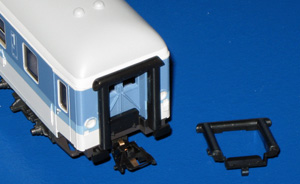

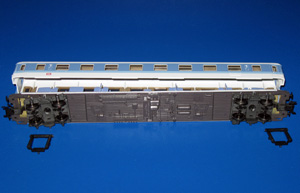

32. Wagen öffnen 1 Den Wagenübergang abziehen, rechts und links mit dem Fingernagel leicht anheben. |
33. Wagen öffnen 2 Wenn sie beide Wagenübergänge abgezogen haben das Oberteil halten und den Boden weg drücken. |

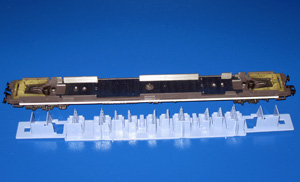

34. Die Wageneinrichtung ist nur aufgelegt genauso wie das Metallgewicht (wichtig für guten Kontakt) unter der Einrichtung. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|
35. Deichsel Ausbau Nach dem Entfernen des Halters die Deichsel aus dem Wagenboden nach oben heraus nehmen. |

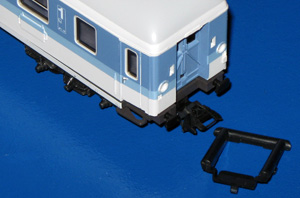

36. Halter wechseln Sie haben zwei Möglichkeiten, entweder tauschen Sie den Halter oder ändern ihn ab. |
37. Kupplung tauschen Der eingebaute Kupplungskopf wird gegen einen Stromleitenden getauscht. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|
38. Deichsel Einbau links Führen Sie die Deichsel mit der Kupplung von oben durch die Aussparung im Wagenboden. |
39. Deichsel Einbau rechts Den Halter in die Führung legen und vorsichtig nach vorne drücken bis er einrastet. |

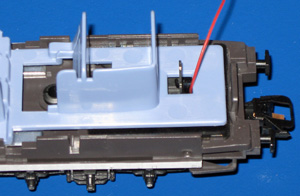

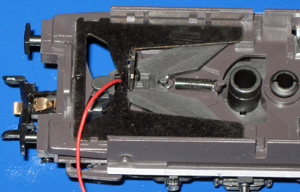

40. Massefeder Einbau Im gegensatz zum Steuerwagen, ist in den Wagen keine Massezufuhr eingebaut von Märklin. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|

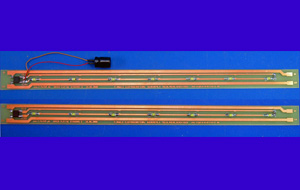

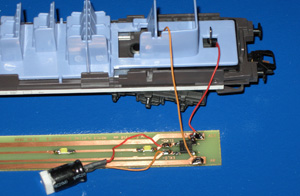

41. Platine "S" Oben mit Elko für Strom vom Gleis, unten ohne für Decoderbetrieb, zum schalten der Beleuchtung. |

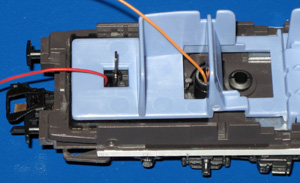

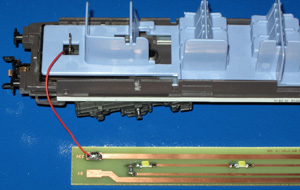

42. Einrichtung links Das rote Kabel kommt von der Kupplung, das Orange (-) von der Massefeder im Drehgestell. |
43. Einrichtung rechts Das rote (+) Kabel kommt von der Kupplung und leitet den Strom vom Schleifer durch den ganzen Zug. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|
44. Platine anschließen 1 Das rote (+) Kabel von der Kupplung auf die Leiter- bahn der Platine die mit 23 V bezeichnet ist anlöten. |
45. Platine anschließen 2 Das rote (+) Kabel auf 23 V Bahn, das Orange auf die Leiterbahn der Platine die mit 0 V bezeichnet ist. |

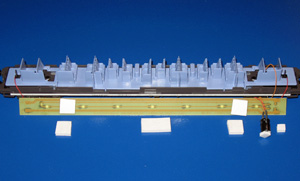

46. Platine befestigen 1 Ein Stückchen Doppelklebeband "Soft" in drei Teile geschnitten reicht um Platine und Elko zu fixieren. |
|||||||||||||||
 |
 |
 |
|||||||||||||||
|

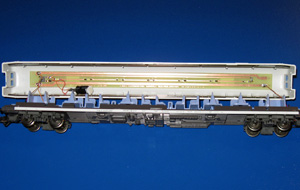

47. Platine befestigen 2 Legen Sie das Wagenoberteil parallel hinter das Fahrgestell und befestigen sie die Platine im Dach. |

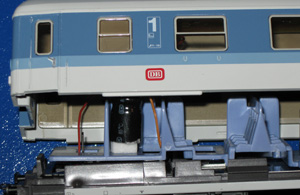

48. Elko befestigen Entscheidend das die Kabl im Wagen nicht zu sehen sind ist ihre Länge und der richtige Platz für Bauteile. |
49. Der letzte Akt Nach Sichtkontrolle ob die Kabel nicht zu sehen sind werden die Übergänge angebracht, fertig. |
|||||||||||||||
 |
|||||||||||||||||
|

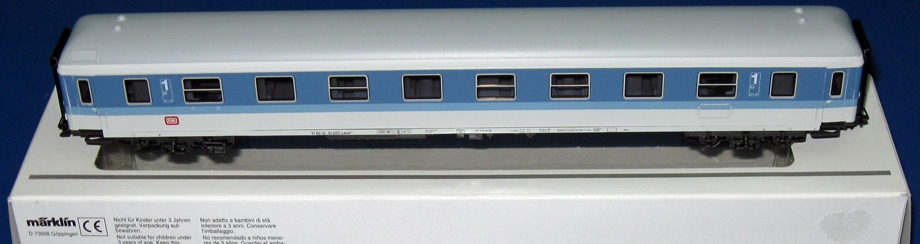

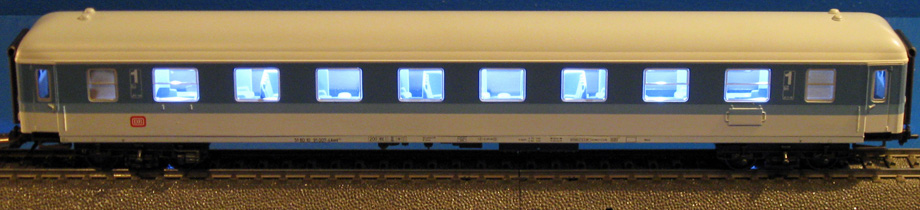

50. Märklin 4281 InterRegio-Wagen der ersten Klasse linke Seite |
|||||||||||||||||
 |
|||||||||||||||||
|
51. Märklin 4281 InterRegio-Wagen der ersten Klasse rechte Seite |
|||||||||||||||||
 |
|||||||||||||||||
|

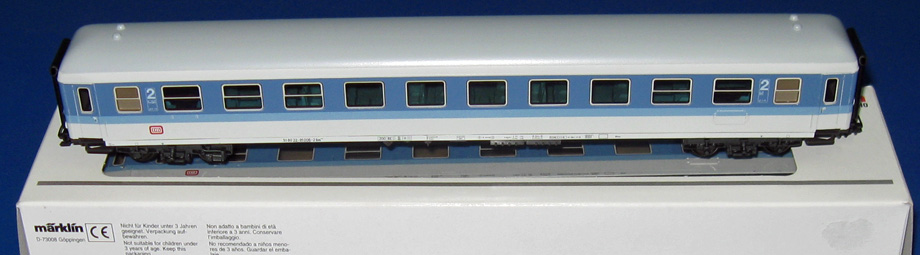

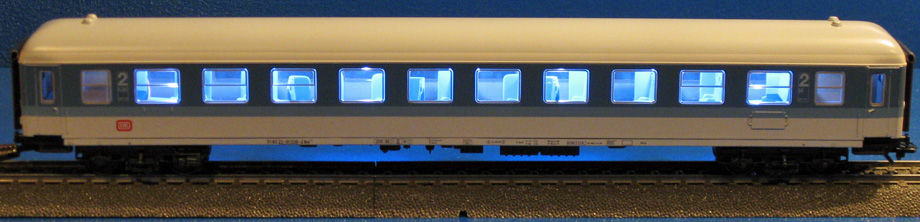

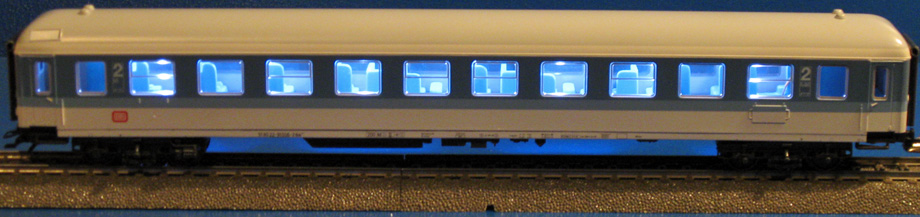

52. Märklin 4282 InterRegio-Wagen der zweiter Klasse |
|||||||||||||||||
 |
|||||||||||||||||
|
53. Märklin 4282 InterRegio-Wagen der zweiter Klasse rechte Seite |
|||||||||||||||||
 |
|||||||||||||||||
|
54. Märklin 4282 InterRegio-Wagen der zweiter Klasse linke Seite |
|||||||||||||||||
 |
|||||||||||||||||
|

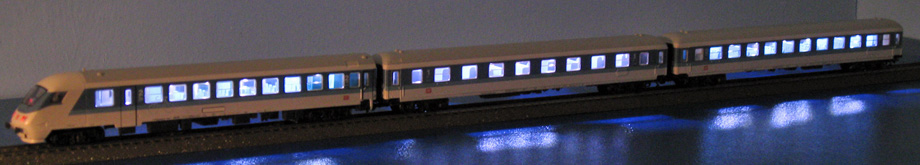

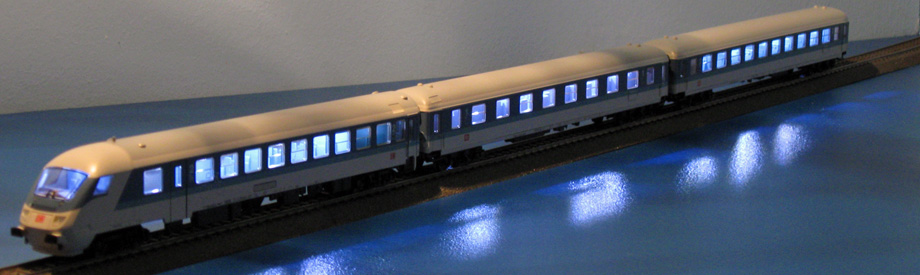

55. Märklin 43300-4281-4282 InterRegio-Zug |
|||||||||||||||||
 |
|||||||||||||||||
|
56. Märklin 43300-4281-4282 InterRegio-Zug |
|||||||||||||||||
|
