Einbaubeispiele nach Hersteller-Nummer " Mä. 4317/4318/4319"
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||||
|
Platine "S" & Kupplung Stromleitend ohne 7319 mit NEM-Schacht 362 |
|||||||||||||||
|
Platine "S" Anleitungen |
|||||||||||||||
 |
 |
 |
|||||||||||||
|

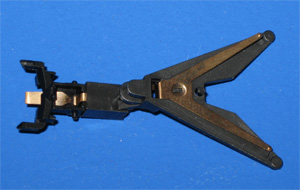

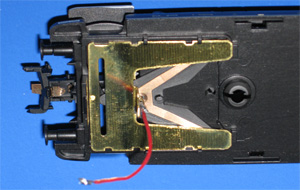

1. Deichsel "KKK" mit 7319 Deichsel mit Normschacht NEM 362 geeignet für Bausatz 7319. >>Details<< |

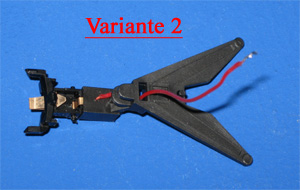

2. Variante "KKK" mit 7319 "KKK" = "Kurzkupplungskulisse" oder "Kurzkupplung-kinematik" bei neuen Wagen. |
3. Deichsel "KKK" ohne 7319 Deichsel mit Normschacht NEM 362 Einbau ohne 7319. >>Details<< |
|||||||||||||
 |
 |
 |
|||||||||||||
|

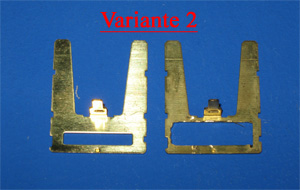

4. Deichselhalter Umbau Bei Wagen mit Deichselhalter aus Messing, muß die vorhanden Öffnung vergrößert werden. |

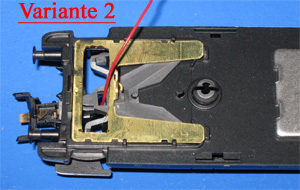

5. Einbau des Deichselhalters Den fertigen Deichselhalter auflegen und nach vorne drücken. |

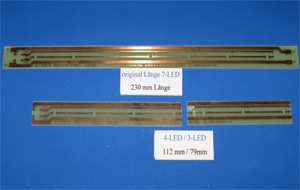

6. aus eins mach zwei Aus einer 230mm Platine könnten ebenso eine vierer und eine dreier Platine gefertigt werden. |
|||||||||||||
 |
 |
 |
|||||||||||||
|

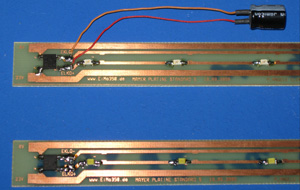

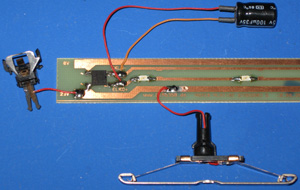

7. Platine "S" Ausführungen Oben Standard-Ausführung, unten Decoder- Ausführung, für schaltbare Beleuchtung. |

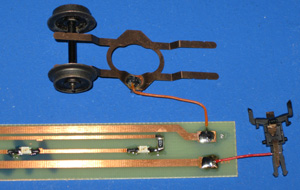

8. Platine "S" Anschlussprinzip 1 23V Leiterbahn (Plus/Schleifer), zum an- schliesen der Kupplungen und des Schleifers. |
9. Platine "S" Anschlussprinzip 2 Auf der 0V Leiterbahn (Masse/Achsen) ist der Anschluß auch auf ganzer Länge möglich. |
|||||||||||||
 |
 |
 |
|||||||||||||
|
10. Die Massefeder Bei 3-Achserwagen ist die Mä. Massefeder nicht geeignet, hier ein Eigenbau. |

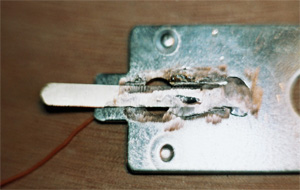

11. Massefeder Eigenbau Zwei 4 x 35mm Streifen aus Ø 0,15mm Neu- silber rechts & links der Metallplatte anlöten. |

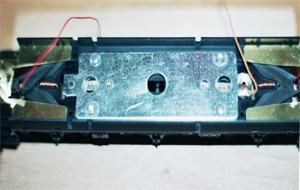

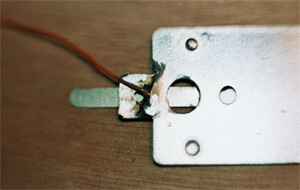

12. Massefeder Einbau An die Metallplatte ein orange Kabel anlöten als Massezuleitung für die Platine. |
|||||||||||||
 |
 |
 |
|||||||||||||
|

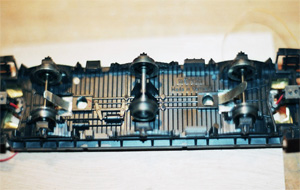

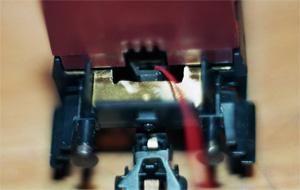

13. Massefeder Kontakt Die äußeren Achsen ausbauen, Kontaktzungen zurückbiegen, Achsen wieder einbauen. |

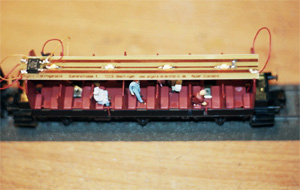

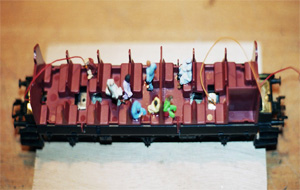

14. Einrichtung Einbau Die Kabel von den Kupplungen sollten möglichst freigänig sein. |
15. Platine "S" Anschluß. An die 23V Bahn werden die Kupplungen angelötet, auf die 0V Bahn die Masse. |
|||||||||||||
 |
 |
||||||||||||||
|
Information LED (Leuchtdioden) Beleuchtungen sind absolut umweltschonend. Sie wandeln bis zu 95% der Energie in Licht um, erzeugen sogut wie keine Abwärme und enthalten kein giftiges Quecksilber. Mit LED-Beleuchtungen ist es möglich die Beleuchtung über einen Decoder ein/aus zu schalten. Es gibt verschiedene Anschluß Variationen. Anleitungen sowie Schaltpläne finden Sie unter Platine "S" schaltbar mit Decoder Bilder zum Thema unter Platine "S" schaltbar mit Decoder |
|||||||||||||||
|
16. Platine "S" Einbau Auf der Rückseite der Platine zwei Würfel Doppelklebeband anbringen, >> |

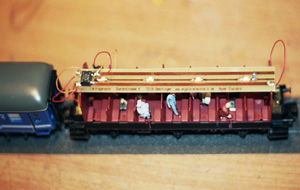

17. Platine "S" Einbau die Platine möglichst in der Mitte des Wagendaches fest andrücken, fertig. |
||||||||||||||
|
