Einbaubeispiele nach Hersteller-Nummer " Mä. 4040 - Blechwagen "
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||
|
Platine "S" & Kupplung Stromleitend "Relex" Metallausführung |
|||||||||||||
|
Platine "S" Anleitungen |
|||||||||||||
 |
 |
 |
|||||||||||
|

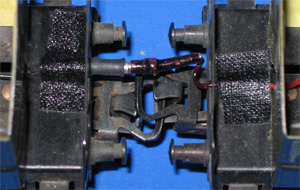

1. Die Kupplung Die Relex-Kupplungen wird nicht geändert sondern eine Verbindung hinzu gefügt. Details hier. |
2. Standart-Wagen & Endlicht Ein fertig umgebauter Blechwagen mit LED Beleuchtung und Endlicht. |

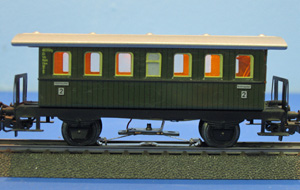

3. Schleiferwagen Ein fertig umgebauter Blechwagen mit LED Beleuchtung und Schleifer. |
|||||||||||
 |
 |
 |
|||||||||||
|

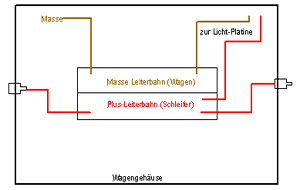

4. Standart-Wagen Schaltplan zum Einbau einer LED-Beleuchtung in Blechwagen Märklin 4040. |
5. Standart-Wagen Die Kabel werden auf einem Rest Hartpapier-Platine gesammelt und von da weitergeleitet. |

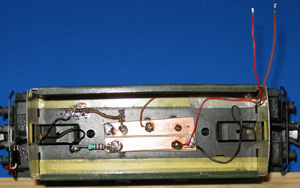

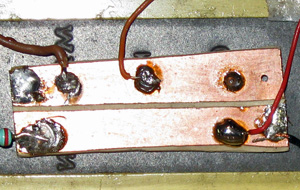

6. Standart-Wagen Die Platine wird grob dem Wagen angepasst, die Kupferschicht wird in der Mitte geteilt (+/-). |
|||||||||||
 |
 |
 |
|||||||||||
|

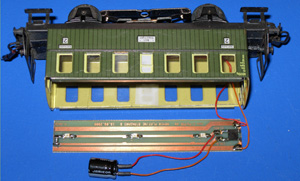

7. Standart-Wagen Die zugeschnittene und fertig gelötete Platine "S" >Detail Platine "S"< wird angeschlossen. |

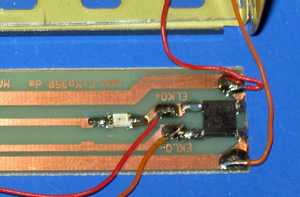

8. Standart-Wagen Die beiden von oben kommenden Kabel sind von der Wagenplatine (Hartpapier), die unteren sind vom Elko. |

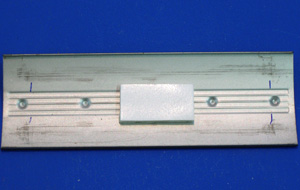

9. Standart-Wagen Das vorbereitete Wagendach mit einem Stück Doppel- klebeband (Soft) und Markierung für die Platine "S". |
|||||||||||
 |
 |
 |
|||||||||||
|

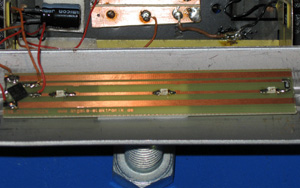

10. Standart-Wagen Die Kabel sind in der Länge so bemessen das sie eine Probremlose Montage der Platine ermöglichen. |

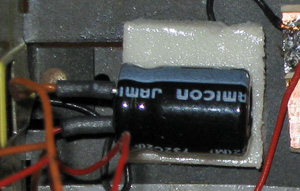

11. Standart-Wagen Der Elko (Elektrolytkondensator) wird mit einem Stück Doppelklebeband seperat befestigt. |
12. Standart-Wagen Der fertig umgebaute Märklin Blechwagen, die Ausleuchtung ist sehr gleichmäßig. |
|||||||||||
 |
 |
 |
|||||||||||
|

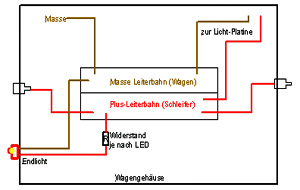

13. Wagen mit Endlicht Schaltplan zum Einbau einer LED-Beleuchtung mit Endlicht in Blechwagen Märklin 4040. |
14. Wagen mit Endlicht Die hier verbaute herkömmliche Bauform des Widerstandes erleichtert das anlöten der Kabel. |

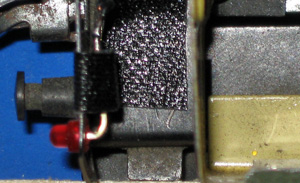

15. Wagen mit Endlicht Bei der Wagenbeleuchtung befinden sich alle Bauteile auf der Platine, das Endlicht ist >> |
|||||||||||
 |
 |
 |
|||||||||||
|

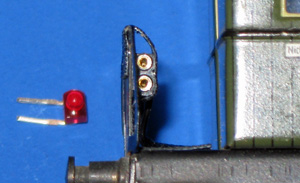

16. Wagen mit Endlicht >> individuell angepasst, das bedeute der Widerstand muß je nach verbauter LED neu >berechnet< werden. |

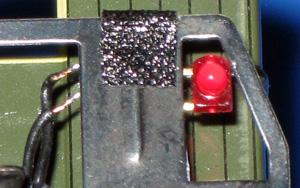

17. Wagen mit Endlicht Die hier vorgestellte Metode zum anbringen einer >LED< Endbeleuchtung sehr flexibel handhabbar. |
18. Wagen mit Endlicht Je nach gewünschter Helligkeit kan einer anderer Widerstand oder ein Drehpodi (Dimmer) verbaut werden. |
|||||||||||
 |
 |
 |
|||||||||||
|

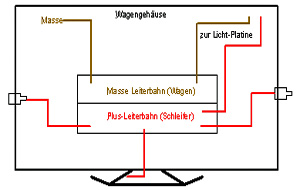

19. Wagen mit Schleifer Schaltplan zum Einbau einer LED-Beleuchtung in Blechwagen Märklin 4040 mit Schleifer. |

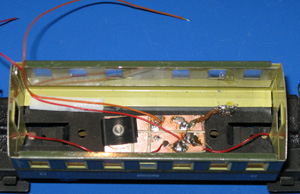

20. Wagen mit Schleifer Die Hartpapier-Platine im Wagen mit dem Schleifer ist anders aufgeteilt. Die Platine selbst >> |
21. Wagen mit Schleifer >> dient als Verstärkung im Wagenboden was eine stabile Montage des Schleifers ermöglicht. |
|||||||||||
 |
 |
 |
|||||||||||
|

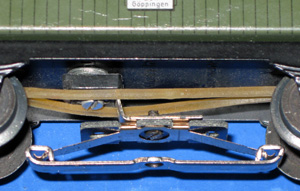

22. Wagen mit Schleifer Das deutlich sichbare Gummi ist der Ersatz für die normalerweise mittig verbaute >> |

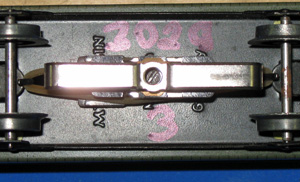

23. Wagen mit Schleifer >> kleine Stahlfeder die die Relexkupplungen rechts und links vom Wagen gerade halten. |

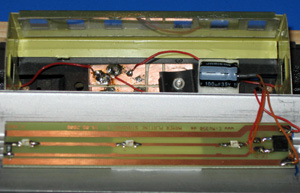

24. Wagen mit Schleifer Die leicht veränderte Aufteilung im Wagen mit dem Schleifer, erfordert eine andere Kabelführung. |
|||||||||||
 |
|||||||||||||
|

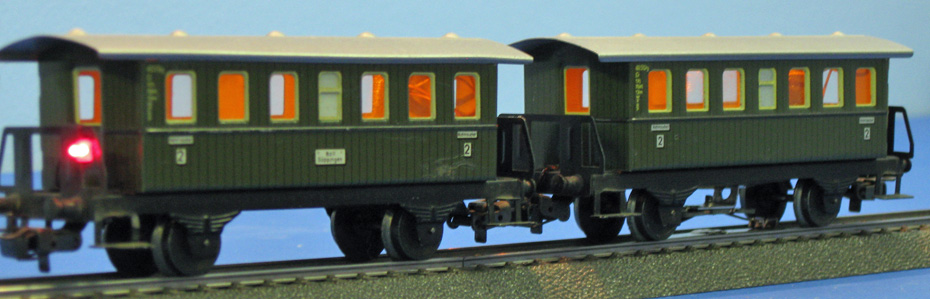

25. Die fertigen Wagen Zur Beleuchtung von historischen Zügen oder Wagen, ist warmes Gelblicht original getreuer als Weißlicht. |
|||||||||||||
 |
|||||||||||||
|

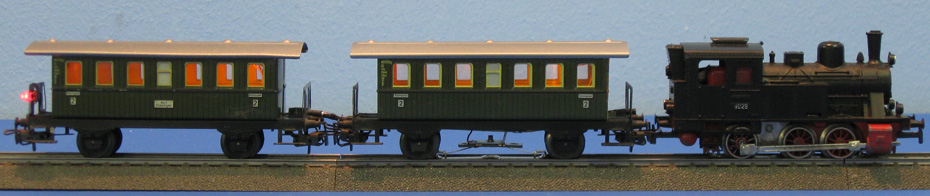

26. Das komplette Zügle Die Fenster wurden mit Resten von dünnem Plexiglas hinterlegt um ein zu grelles durchscheinen der Beleuchtung zu verhindern. zum Anfang |
|||||||||||||
|
