Einbaubeispiele nach Typen "Märklin 36711" " ICE 2 " Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||
|
"ICE 2" komplett mit Platinen LED weiß Kupp. Stromleitend (Umbau) |
|||||||||||||
| "ICE " Anleitungen |
|||||||||||||
 |
 |
 |
|||||||||||
|

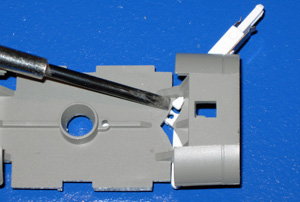

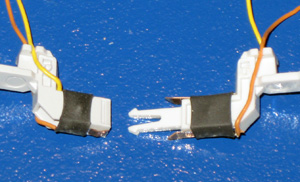

Vorraussetztung diesen ICE 2 Märklin 36711 mit Licht auszustatten, den Zug auf Stromleitende >>> |
Kupplungen um zu bauen. Alle nötigen Änderungen finden Sie detailliert auf dieser Homepage. >Detail< |
3. Märklin 36711 Die Märklin Artikelnummer >36xxx< , der Preis und die Beschreibung (Spezialmotor) = Einsteigermodell. |
|||||||||||
 |
 |
 |
|||||||||||
|

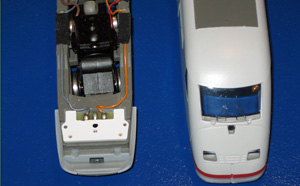

4. Triebwagen Licht 1 Trennen Sie das Oberteil des Triebkopfes vom Fahrgestell und ziehen sie die Kanzel nach hinten ab. |

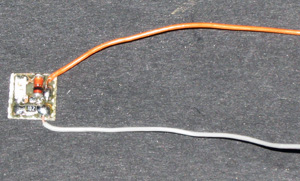

5. Triebwagen Licht 2 Zum Einbau kommt eine Einzelplatine mit weißer LED und einem 1000 Ohm Widerstand. |

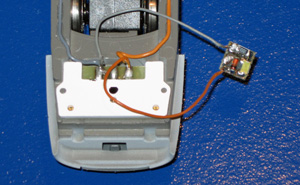

6. Triebwagen Licht 3 Die zwei Kabel der Platine werden an die Lichtplatine im Triebkopf angelötet, Grau und Orange. |
|||||||||||
 |
 |
 |
|||||||||||
|

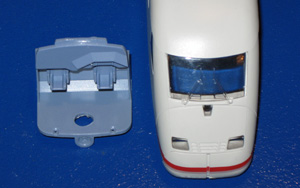

7. Triebwagen Licht 4 In die Rückwand der Kanzel im oberen Bereich mittig wird ein 4,5mm großes Loch gebohrt. |

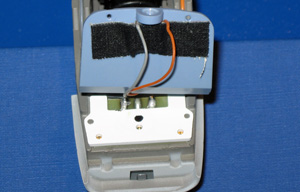

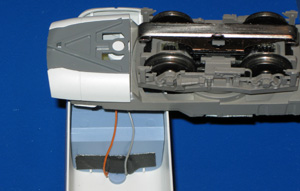

8. Triebwagen Licht 5 Mit einem Stück Gewebeband wird die Platine mit der LED nach unten im Loch befestigt. |

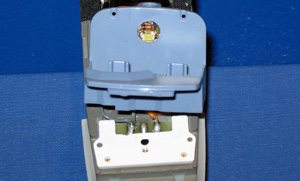

9. Triebwagen Licht 6 Am Übergang der Kanzel zum Dach sieht man die Haltepunkte, Kanzel nur vorschieben, fertig. |
|||||||||||
 |
|||||||||||||
|

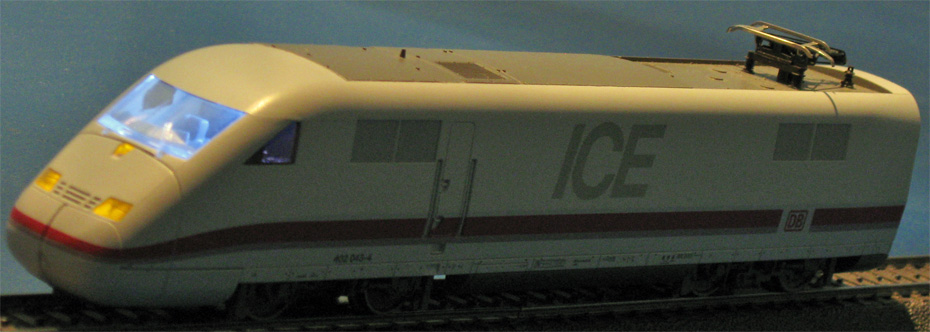

10. Der fertig beleuchtete Triebkopf Wichtig: Bei Fahrzeugen die keinen Lichtwechsel der Fahrzeugbeleuchtung haben, leuchtet die Führerstandsbeleuchtung immer sobald das Licht eingeschaltet wird. Bei Treibköpfen oder Steuerwagen mit wechselnder Fahrzeugbeleuchtung muß das Führestandlicht anders angeschlossen werden, damit es nur bei vorwärtsfahrt leuchtet. |
|||||||||||||
 |
 |
 |
|||||||||||
|

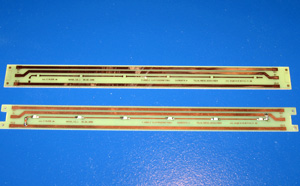

11. Zwischenwagen Licht 1 Bei der obere Platine handelt es sich um eine Bausatz- platine, die untere ist fertig bestückt und Einbau fertig. |

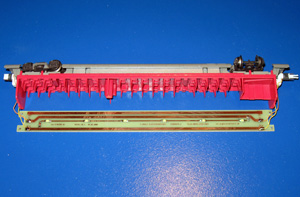

12. Zwischenwagen Licht 2 Die fertige Platine paralell zum Wagen davor legen und prüfen ob die Kabel ausreichend lang sind. |

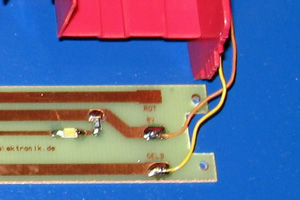

13. Zwischenwagen Licht 3 Die zwei Kabel der Kupplung wie auf dem Bauplan dargestellt an die gelbe und 0V/braun Bahn anlöten. |
|||||||||||
 |
 |
 |
|||||||||||
|

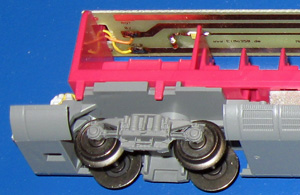

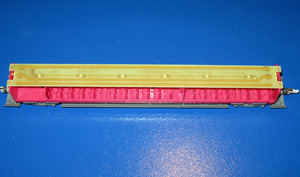

14. Zwischenwagen Licht 4 Bei der Originalbeleuchtung werden die Kabel von oben kommend unten angelötet, diese Technik >>> |
15. Zwischenwagen Licht 5 birgt das Risiko das Sie die Einrichtung mit dem Löt- kolben beschädigen, darum vor dem Einbau anlöten. |

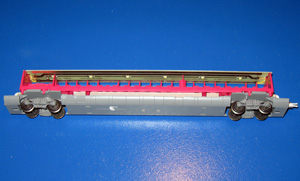

16. Zwischenwagen Licht 6 Zum Einbau kommt eine exklusiv von mir produzierte auf die Wagen der ICE 1&2 Serie abgestimmte Platine. |
|||||||||||
 |
|||||||||||||
|

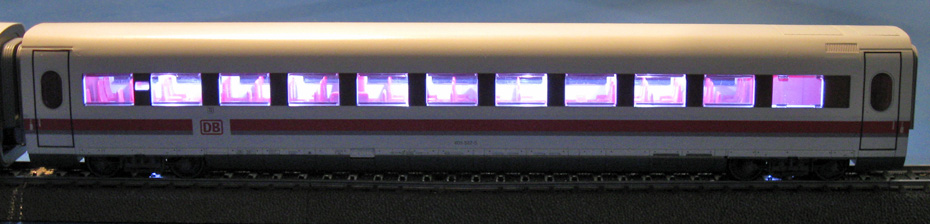

17. Zwischenwagen Licht 7 Je nach der farblichen Gestalltung der Inneneinrichtung, schimmert die Beleuchtung rötlich oder bläulich. Beim der Umrüsten eines Zuges sollten der gesammte Wagenverband einbezogen werden, der Unterschied zur Birnenbeleuchtung ist erheblich und stört das Gesammtbild. |
|||||||||||||
 |
 |
||||||||||||
|

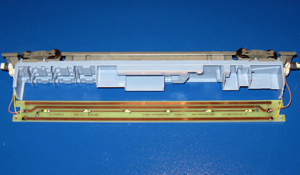

18. Restaurantwagen Licht 1 Die Metode die fertige Platine vor dem Einbau der Platine an zu schliesen ist einfacher und sicherer. |

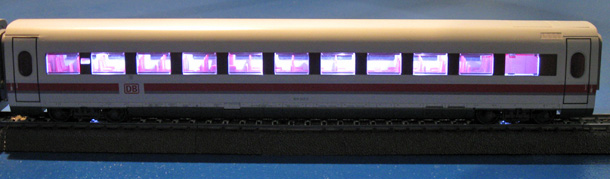

19. Restaurantwagen Licht 2 Die Einrichtung der verschiedenen Modelle zB. Restaurant Buckelwagen der ICE 1 Reihe oder in der äusserlich von den Zwischenwagen kaum zu unterscheidenden Restaurantwagen der ICE 2 Reihe handelt ist identisch. |
||||||||||||
 |
|||||||||||||
|

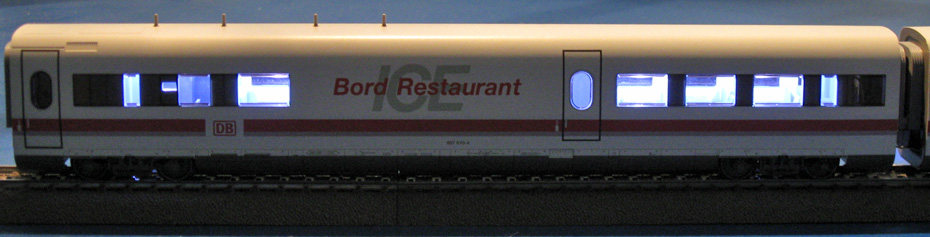

20. Restaurantwagen Licht 3 Die Möglichkeit statt den weissen LED gelbe einzubauen ist nur sinnvoll wenn Sie nicht den gesammten Wagenverband umrüsten möchten. Farblich ist die gelbe LED näher an der vom Hersteller eingebauten Beleuchtung mit Birnen. ich rate aber davon ab, denn der Unterschied ist doch deutlich zu sehen. Ich berate Sie gerne bei Problemen. |
|||||||||||||
 |
 |
 |
|||||||||||
|

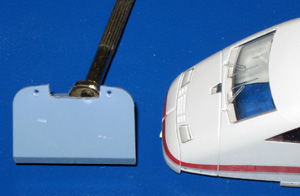

21. Steuerwagen Licht 1 Trennen Sie das Oberteil des Triebkopfes vom Fahrgestell und ziehen sie die Kanzel nach hinten ab. |

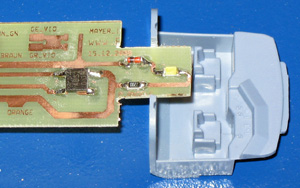

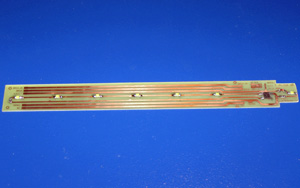

22. Steuerwagen Licht 2 Zum Einbau kommt eine speziell auf die Steuerwagen der ICE 2 Serie angefertigte Platine mit weißen LED. |
23. Steuerwagen Licht 3 Passend zur Platine muß die die Rückwand im oberen Bereich mittig ausgeschnitten werden (siehe Bild 1). |
|||||||||||
 |
 |
 |
|||||||||||
|

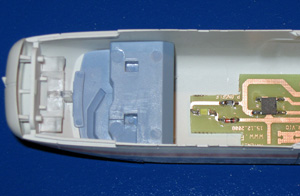

24. Steuerwagen Licht 4 Die Platine wird erst in die Kanzel geschoben wenn dies wieder eingabut ist. Folgende Bilder beachten. |

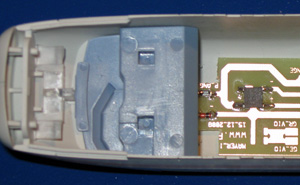

25. Steuerwagen Licht 5 Bevor sie mit dem Einbau der Platine weiter machen testen Sie ob der Ausschnitt der Kanzel groß genug ist. |

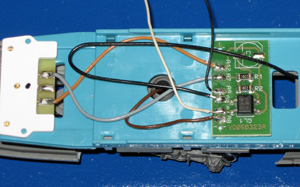

26. Steuerwagen Licht 6 Die Wagenplatine hat neben dem schwarzen / braunen Kabel je ein Lötpat frei, hier löten sie je ein Kabel an. |
|||||||||||
 |
 |
 |
|||||||||||
|

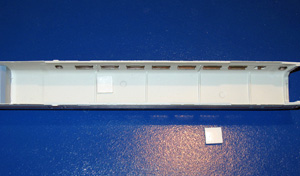

27. Steuerwagen Licht 7 Die Beleuchtungsplatine wird nicht auf der Einricht- ung befestigt sondern mit Doppelklebeband im Dach. |

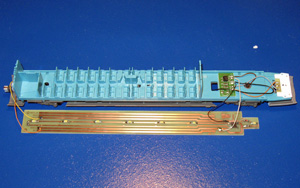

28. Steuerwagen Licht 8 Die fertige Platine paralell zum Wagen davor legen und prüfen ob die Kabel ausreichend lang sind. |

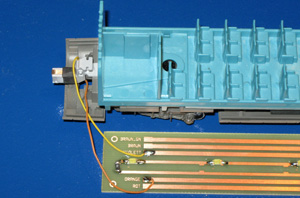

29. Steuerwagen Licht 9 Die zwei Kabel der Kupplung wie auf dem Bauplan dargestellt an die gelbe und orange Bahn anlöten. |
|||||||||||
 |
 |
||||||||||||
|

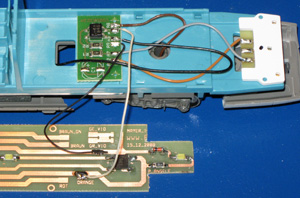

30. Steuerwagen Licht 10 Die zwei Kabel der Wagenplatine schwarz und braun werden ebenso an die gelbe und orange Bahn anlöten. |

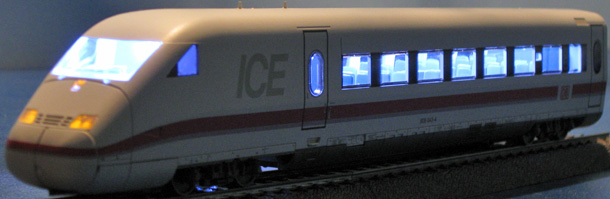

31. Steuerwagen Licht 11 Wie in den Bildern 4 & 5 beschrieben wird die Platine in die Kanzel geschoben und im Dach angedrückt. Die Bauteile der Platine sind auf Strom vom Gleis ausgelegt und nicht über einen Decoder. |
||||||||||||
 |
|||||||||||||
|

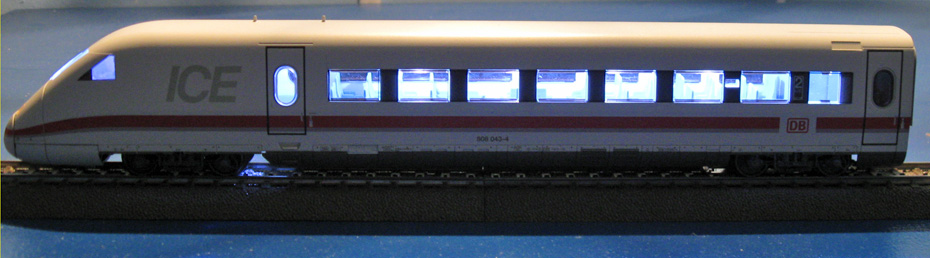

32. Steuerwagen Licht 12 Wichtig ! Je nach technischer Ausführung des Herstellers kann es vorkommen das die an den Steuerwagen angeschlossenen Zwischenwagen nicht so hell leuchten wie der Steuerwagen selbst, sollte dies der Fall sein, vertauschen sie einfach die zwei Kabel von der Kupplung auf der Beleuchtungsplatine dann leuchten alle Teile gleich hell. |
|||||||||||||
|
