Einbaubeispiele nach Typen " Diesel & Elektro Lokomotiven "
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||||
|
Platine "Führerstandlicht" BR 212 V100 - Mä. 3072 BR 602 VT 11,5 "Turbine" - Mä. 37606 |
|||||||||||||||
|
Platine "Führerstandlicht" Anleitungen |
|||||||||||||||
 |
 |
 |
|||||||||||||
|

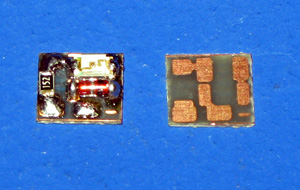

1. Die Platine Wegen ihrer geringen Größe (7,4 x 6,2mm Ø 0,5mm) ist der Einbau praktisch überall möglich, auch in Häuser. |

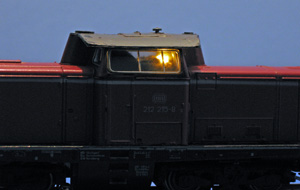

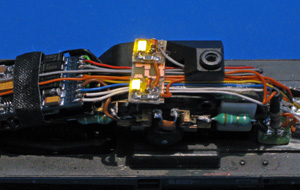

2. BR 212 (V100) Märklin (3072) 3772-1 Das Führerstandlicht ist am Funktionsausgang F1 eines ESU mfx Sound-Decoders angeschlossen. |

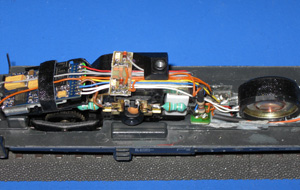

3. BR 212 (V100) Märklin (3072) 3772-2 Wegen der ungünstigen Position der Gehäusehalter- ung, wurden 2 Platinen eingebaut (Reihenschaltung). |
|||||||||||||
 |
 |
 |
|||||||||||||
|
4. BR 212 (V100) Märklin (3072) 3772-2 Die Original Lok war eine 3072 von 1967. Umbau 2006, Motorhalter & Motor "3772", ESU mfx Sound-Decoder. |

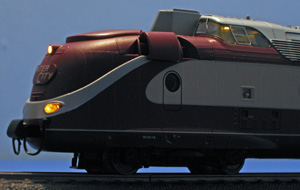

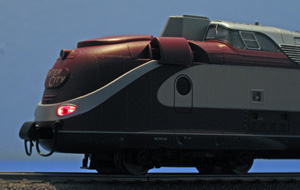

5. BR 602 Turbine (VT 11,5) Mä. 37606-1 Das Führerstandlicht ist auf die Triebkopf-Beleuchtung angeschlossen, Fahrtrichtungswechselnd & Schaltbar. |

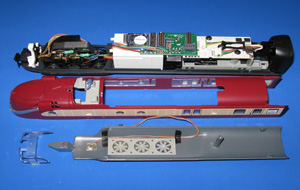

6. BR 602 Turbine (VT 11,5) Mä. 37606-2 Beide Triebköpfe sind technisch verschieden, der Einbau des Führerstandlichts ist bei beiden gleich. |
|||||||||||||
 |
 |
 |
|||||||||||||
|

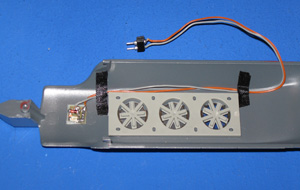

7. BR 602 Turbine (VT 11,5) Mä. 37606-3 An die fertige Platine werden ein graues & oranges Kabel (13cm) mit einem Steckanschluss angelötet. |

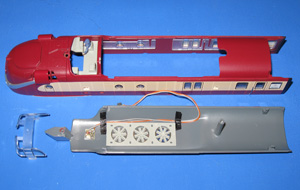

8. BR 602 Turbine (VT 11,5) Mä. 37606-4 Die Platine wird im Dach ausgerichtet , beachten Sie hierbei den Scheibeneinsatz des Führerstandes. |
9. BR 602 Turbine (VT 11,5) Mä. 37606-5 Befestigen sie die Platine mit Doppelklebeband, zur Fixierung der Kabel empfehle ich Gewebeband. |
|||||||||||||
 |
 |
 |
|||||||||||||
|

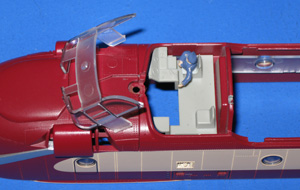

10. BR 602 Turbine (VT 11,5) Mä. 37606-6 Als erstes wir das Glasteil des Führerstandes wieder in den Lokaufbau eingesetzt. |
11. BR 602 Turbine (VT 11,5) Mä. 37606-7 Das zerlegen des Lokaufbaus geht genauso von statten, nur in verkehrter Reihenfolge. |
12. BR 602 Turbine (VT 11,5) Mä. 37606-8 Beim auflegen des Daches beachten Sie die vier Hacken diese müsse in die Aussparungen im Lokaufbau. |
|||||||||||||
 |
 |
 |
|||||||||||||
|
13. BR 602 Turbine (VT 11,5) Mä. 37606-9 Das Dach nur auflegen und festhalten, dann drehen Sie den ganzen Aufbau auf den Rücken (Tuch unterlegen). |

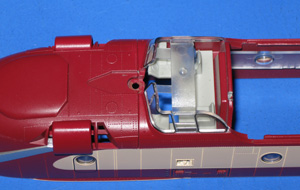

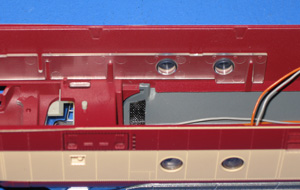

14. BR 602 Turbine (VT 11,5) Mä. 37606-10 Links unterhalb vom ersten Rundfenster sieht man den Hacken bevor das Dach aretiert ist, Kabel beachten. |

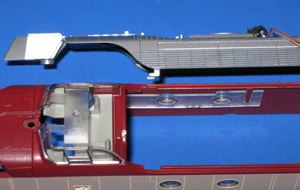

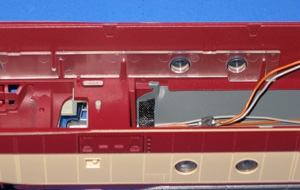

15. BR 602 Turbine (VT 11,5) Mä. 37606-11 Das Dach muss völlig eben auf dem Lokkörper auf- liegen, nun drücken Sie von hinten bis zum Anschlag. |
|||||||||||||
 |
 |
 |
|||||||||||||

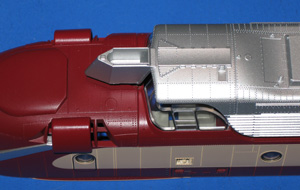

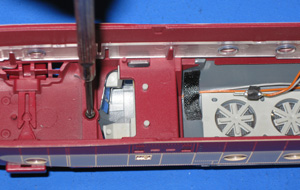

16. BR 602 Turbine (VT 11,5) Mä. 37606-12 Kontrolieren Sie ob der Hacken sauber anliegt, die kleine Schraube sollte leichtgänig einzudrehen sein. |

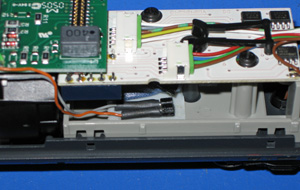

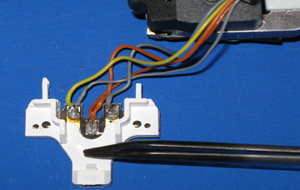

17. BR 602 Turbine (VT 11,5) Mä. 37606-13 Am Decoder-Triebkopf wird an die Fahrlichtplatine ein graues Kabel auf gelb & ein oranges auf orange gelötet. |
18. BR 602 Turbine (VT 11,5) Mä. 37606-14 Die angeschlossenen Kabel werden bis in den hinteren Teil verlängert und eine "Steckdose" angelötet. |
|||||||||||||
 |
 |
 |
|||||||||||||
19. BR 602 Turbine (VT 11,5) Mä. 37606-15 Angelöteten Kabel mit einem Minischrumpfschlauch isolieren und mit Gewebeband abdecken (besserer Sitz). |

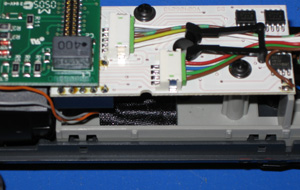

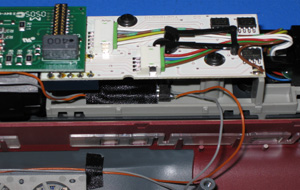

20. BR 602 Turbine (VT 11,5) Mä. 37606-16 Überprüfen Sie die Länge der Kabel vom Führestand- licht eventuell etwas kürzen, zu lange Kabel stören. |

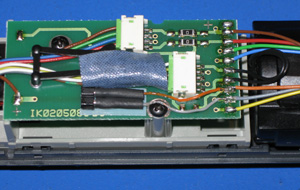

21. BR 602 Turbine (VT 11,5) Mä. 37606-17 Am 2. Triebkopf wird an die Steuerplatine ein graues Kabel auf grau und ein oranges auf orange gelötet. |
|||||||||||||
 |
 |
||||||||||||||
|
Führestandlicht Info Kein Lokführer sitzt in einem dunklen Führerstand, bei den DB Lokomotiven ist dazu Rotlicht eingebaut. Die von mir angebotene Platine kann mit weissen oder gelben LED gebaut werden. Hintergrund dieser Aus- wahl ist, jede LED Sorte hat eine andere Versorgungs- spannung (Volt) die Erklärung. Das bedeute auch jede LED Sorte braucht einen eigenen Widerstand abhänig von der anliegenden Spannung (Trafo-Strom). Dies wiederum würde zu einer unüber- schaubaren Menge von Widerständen mit verschied- enen Werten (Ohm) führen. Sollte jemand rotes Licht bevorzugen , bestückt er die Platine mit einer LED weiß und färbt dies mit einem roten Eding Stift. |
|||||||||||||||

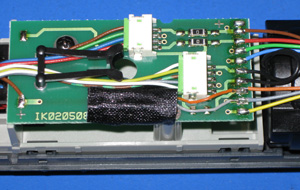

22. BR 602 Turbine (VT 11,5) Mä. 37606-18 An die angeschlossenen Kabelstücke wird auch eine "Steckdose" angelötet, isoliert und befestigt (siehe 19). |

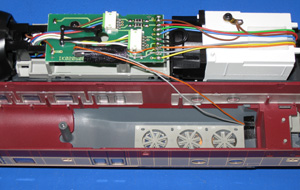

23. BR 602 Turbine (VT 11,5) Mä. 37606-19 Überprüfen Sie die Länge der Kabel vom Führestand- licht eventuell etwas kürzen, zu lange Kabel stören. |
||||||||||||||
|
