Decoder Ein und Umbau Modellbeispiel BR 212 Märklin 3072 Decoder ESU M4 58410 mfx mit Geräuschen oder Märklin 60931 mfx |
|||||||||||||||||
ESU M4 58410 | |||||||||||||||||

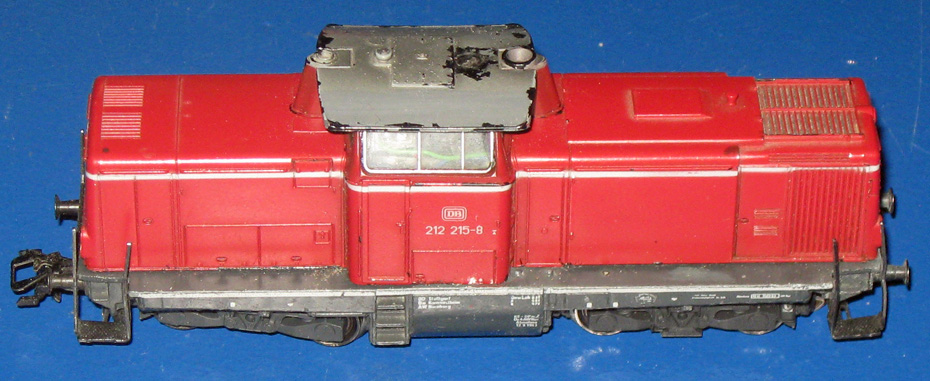

1. Die Musterlok Märklin 3072 BR 212 (V-100) Baujahr 1969. | |||||||||||||||||
2. Die Halterung für das Umschaltrelais 208240 enfernen, einzigartig bei dieser Lok die Möglichkeit zum Tausch der Motorhalterung. Die vom kl. Scheibenkollektor muss gegen eine Halterung für Trommelkollektor Motoren getauscht werden, oder sie kaufen einen Umbausatz. |
|||||||||||||||||

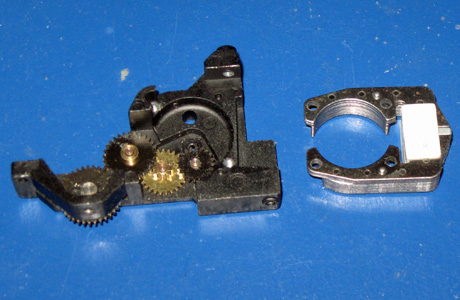

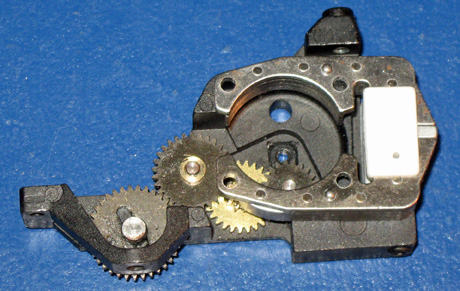

3. Links Motorhalterung, rechts das Magnet des HL-Motors. | 4. Das Magnet in die Motorhalterung einlegen. | ||||||||||||||||

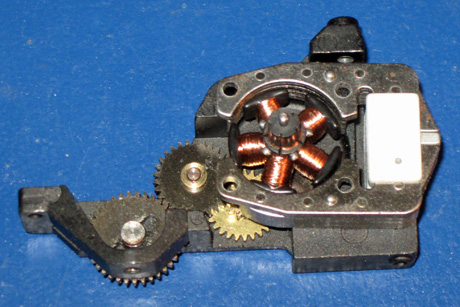

5. In das Magnet den 5-Pol Anker vom HL-Motor. | 6. Das Motorschild vom HL-Motor auflegen. | ||||||||||||||||

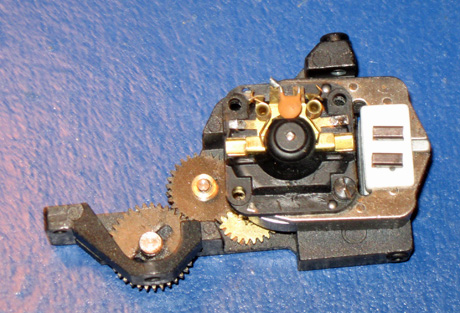

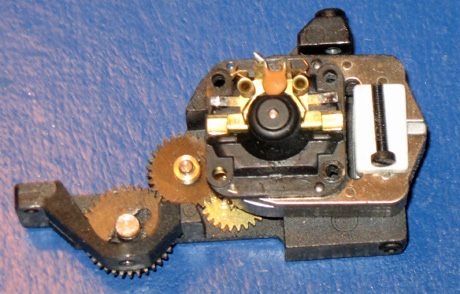

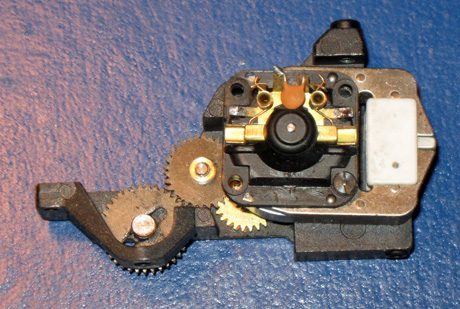

7. Mit einer Schraube (unten) befestigen, Kohlen fehlen noch. | 8. Die Kohlen einschieben und mit den Spannfedern sichern. | ||||||||||||||||

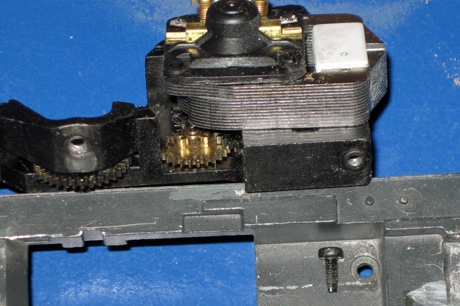

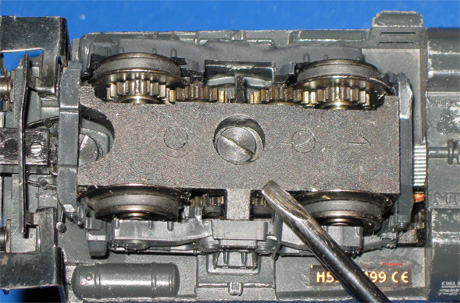

9./10. Die ganze Antriebseinheit wird mit einer Schraube vom Lokboden aus gesichert. | |||||||||||||||||

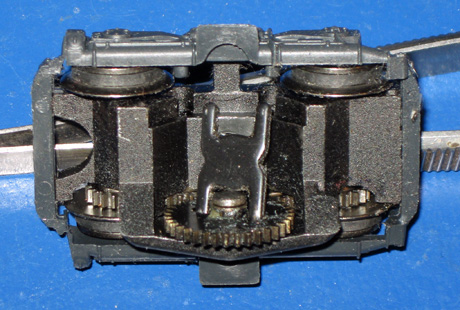

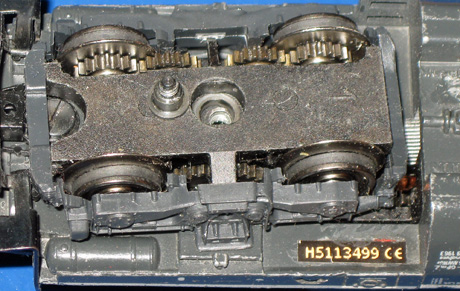

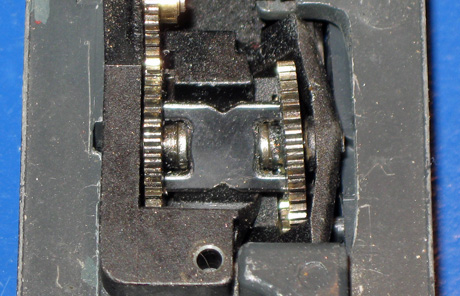

11./12. Noch so eine Besonderheit dieser Lok, ein H-Stück verbindet die Antriebseinheit mit dem Fahrgestell, ohne H-Sück keine Bewegung. | |||||||||||||||||

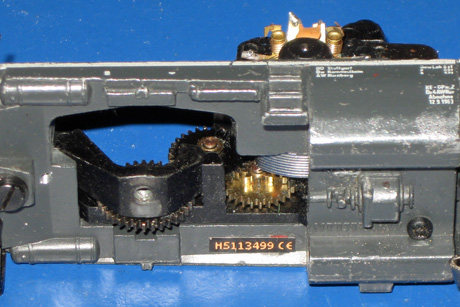

13./14. Zum Schluss des Motorenumbaus wird das Fahrgestell von unten am Lokboden befestigt, achten auf eine saubern Sitz des H-Stücks. | |||||||||||||||||

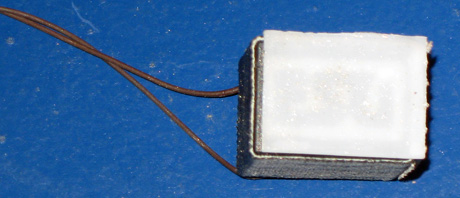

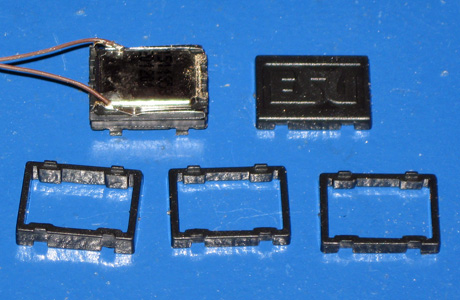

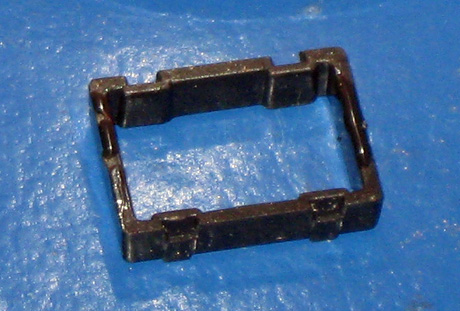

15. Die Lautsprecherteile (Zuckerwürfel) des M4 Decoders. | 16. Die Teile des Resonanzkörpers müssen verklebt werden. | ||||||||||||||||

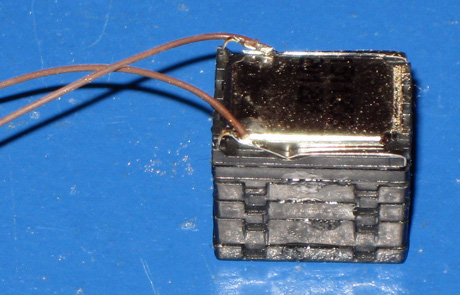

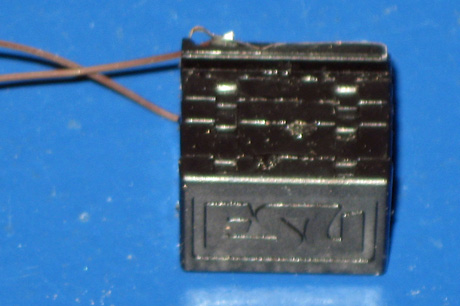

17. Die Höhe des Resonanzkörpers richtet sich nach der Lok. | 18. Je höher der Resonanzkörpers desto besser der Klang. | ||||||||||||||||

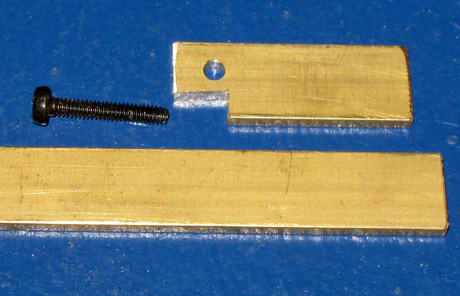

19./20. Aus eine Messingprofil 8x2 wird der Standplatz für den Lautsprecher, diesen mit der zweiten Schraube der Antriebseinheit befestigen. | |||||||||||||||||

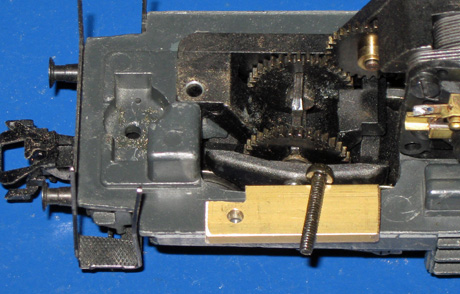

21. Der angeschraubte Lautsprechersockel. | 22. Die aus Platinenresten angefertigten Montagesockel. | ||||||||||||||||
23. Die Montagesockel auf dem Lokboden, rechts durch ein Loch wird die Schleiferleitung nach oben geführt. | |||||||||||||||||

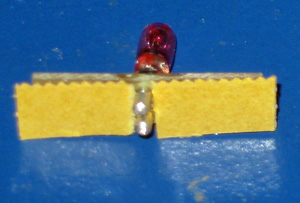

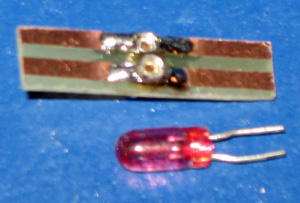

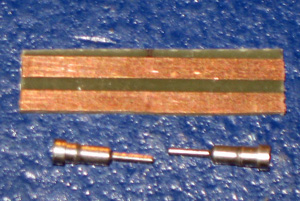

23/24./25. Der Sockel für die rückwärtige Beleuchtung. Die Bleuchtung hinten und vorne leuchtet nur bei Vorwätsfahrt. | |||||||||||||||||

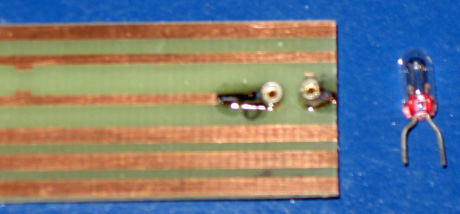

26/27. Der Sockel für die vordere Beleuchtung ist auf dem Montagesockel für den Decoder. Die Leiterbahnen dienen als Schnittstelle. |
|||||||||||||||||

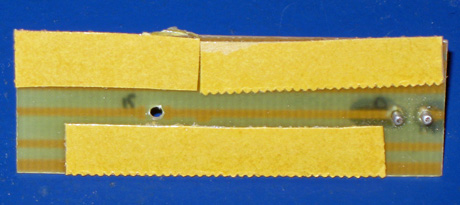

28/29. Die Montagesockel sowie der Lautsprecher werden mit Doppelklebeband in der Lok befestigt. |
|||||||||||||||||

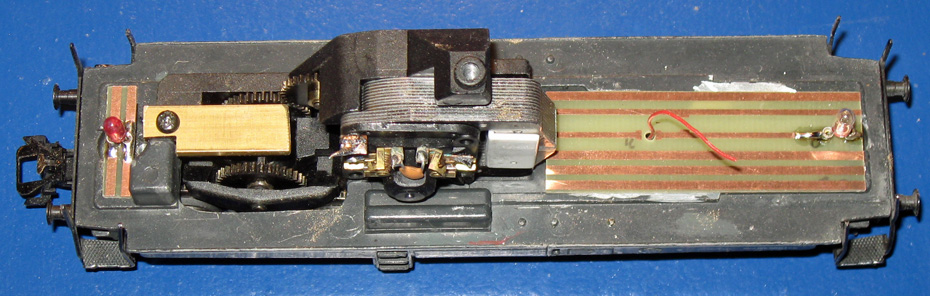

30. Die zum Einbau des Decoders vorbereitet Lok. |
|||||||||||||||||

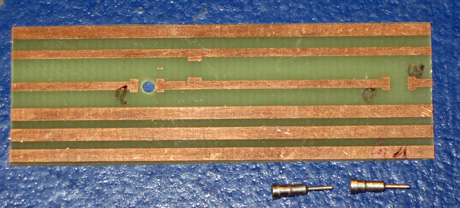

31. Die Leiterbahnen aufteilen zum Anlöten der Kabel. |

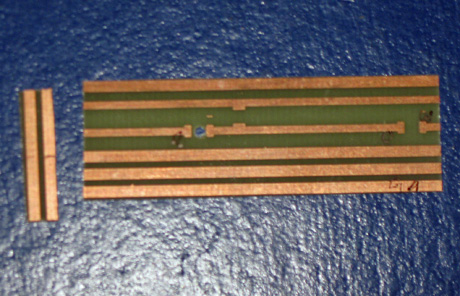

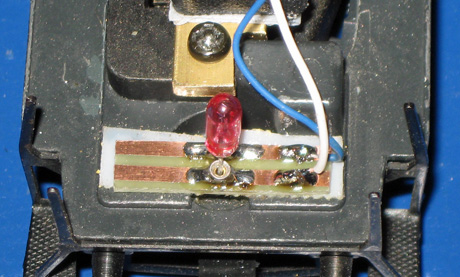

32. Die Rückllichtbirne ist rot angemalt. |
||||||||||||||||

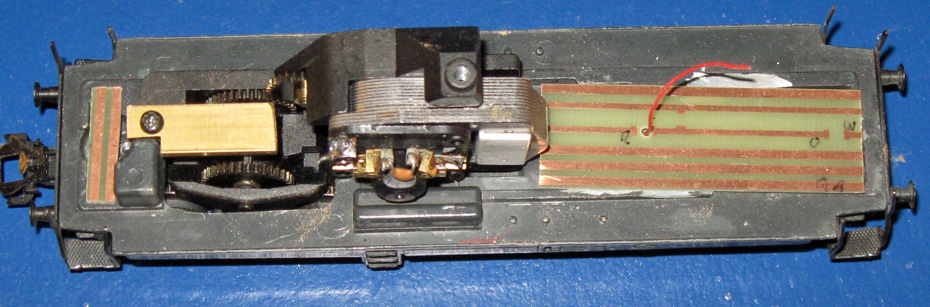

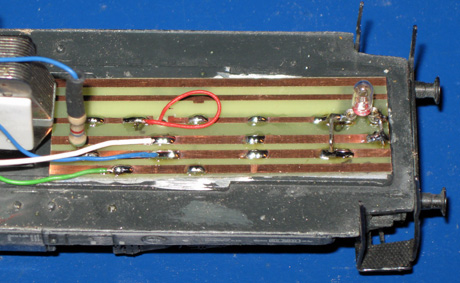

33. Die Grundverkabelung der Lok vor dem Anlöten der Decoderleitungen. Die Führerstandbeleuchtung ist nur bei Vorwärtsfahrt an. |
|||||||||||||||||

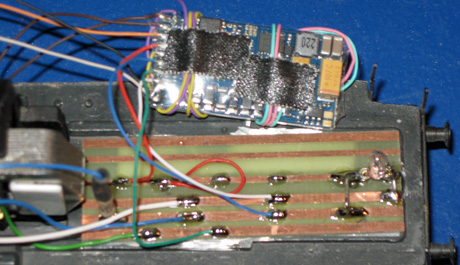

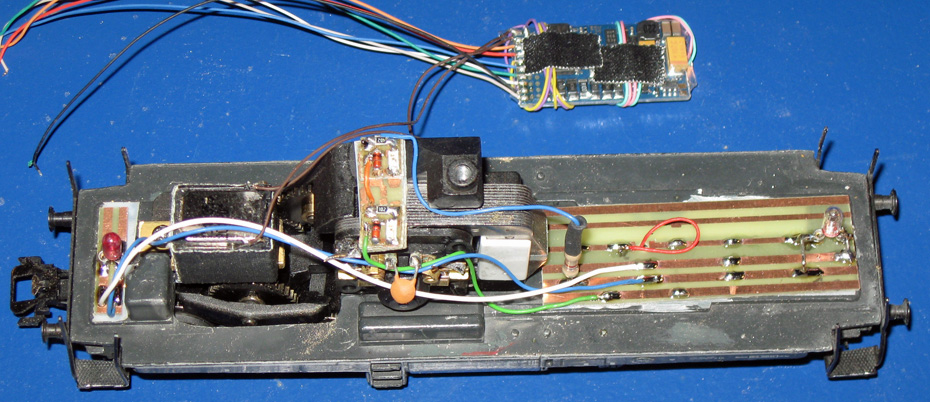

34. Die angelöten Decoderleitungen. |
35. Die Lötstellen isolieren und den Decoder darauf befestigen. |
||||||||||||||||

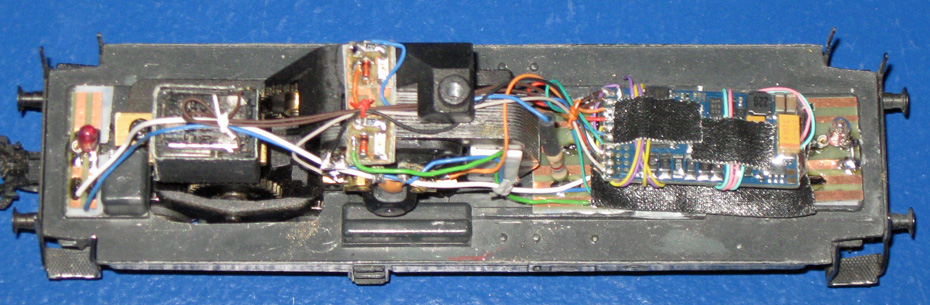

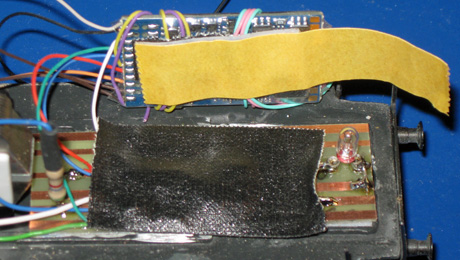

36. Die fertig verkabelte Lok mit dem ESU M4 Sounddecoder. Achtung: Die Lok ist nach ESU Kabelfarben verkabelt. |
|||||||||||||||||
nach oben | |||||||||||||||||
Märklin mfx 60931 | |||||||||||||||||
1./2. Der von Märklin mitgelieferte Lautsprecher ist zu groß, darum ist die Platzierung von Decoder und Lautsprecher andersherum. |
|||||||||||||||||

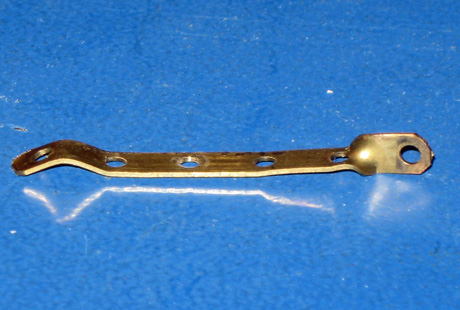

3. Der Bügel vom Bild 2. ist der Träger des Decoders. |

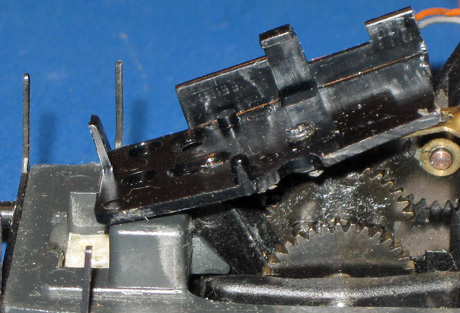

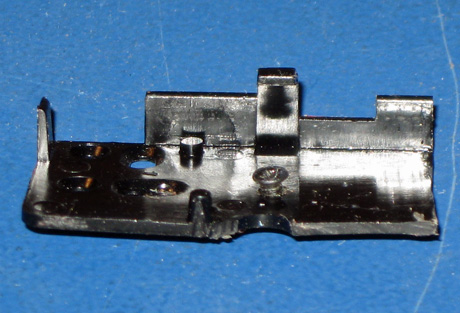

4. Die Decoderschale ist die Isolierungs gegen den Montagebügel. |
||||||||||||||||

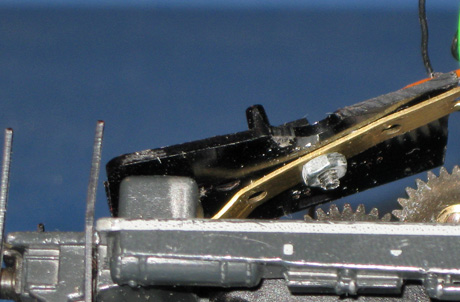

5. Die eingebaute Decoderschale ist mit einer M-2 Mutter auf dem Bügelbefestigt. |
|||||||||||||||||
6. Der Decoder wird mit Doppelklebeband befestigt. |

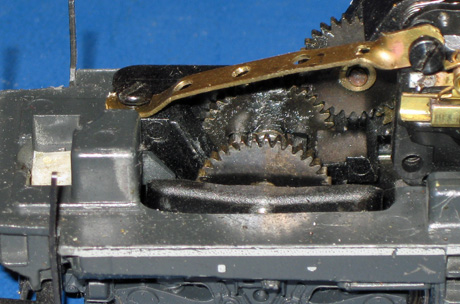

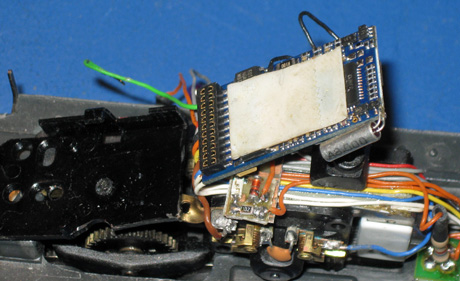

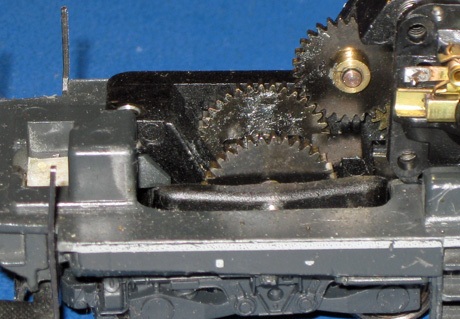

7. Auf dem Motormagnet sind die Kabel verlegt. |
||||||||||||||||
8. Der Lautsprecher Doppelklebeband befestigt. |
9. Die Birnensockel sind auch mit Doppelklebeband befestigt. |
||||||||||||||||

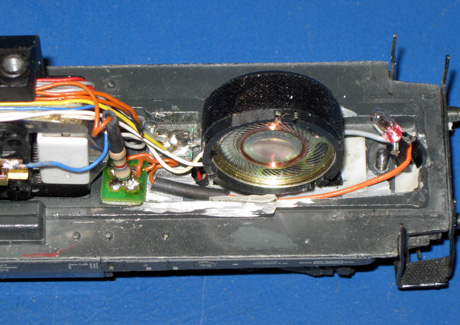

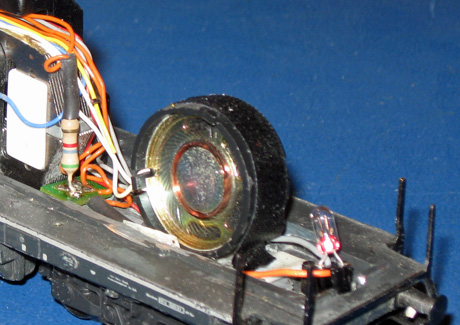

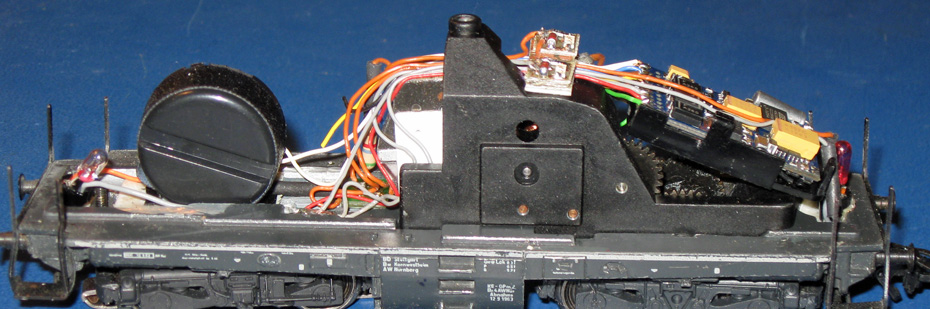

10. Rückwärtige Anschicht der fertig verkabelten Lok mit Märklin mfx Sounddecoder. |
|||||||||||||||||

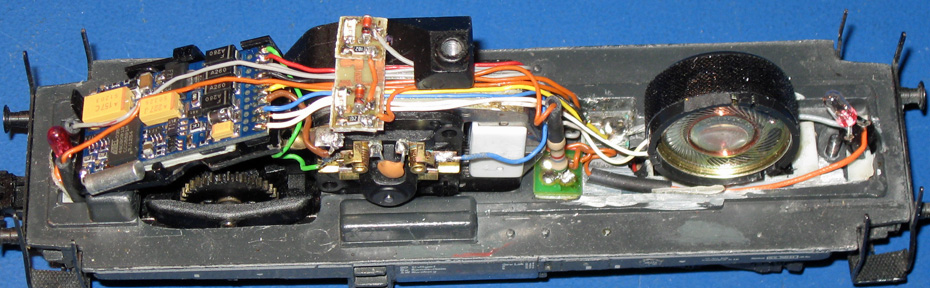

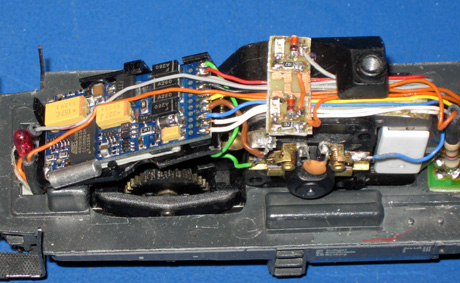

11. Ansicht von oben. Achtung: Die Lok ist nach Märklin Kabelfarben verkabelt. |
|||||||||||||||||
