Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin.

Märklin 208240

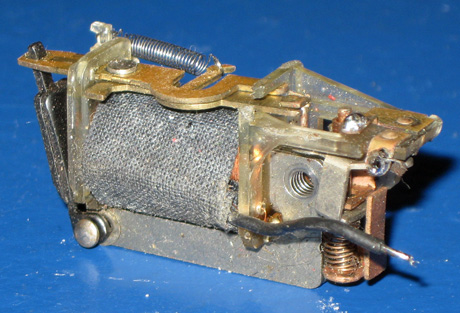

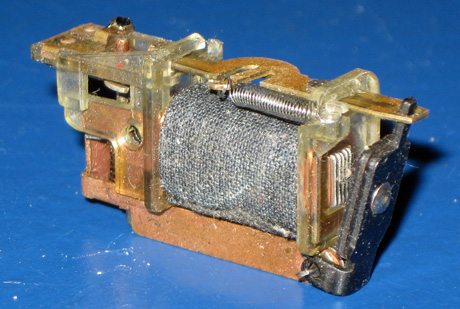

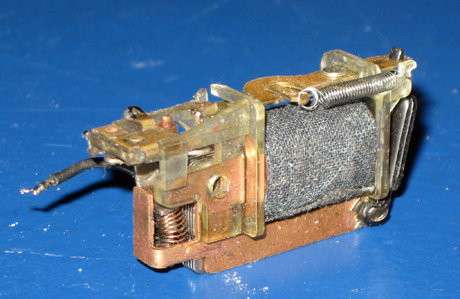

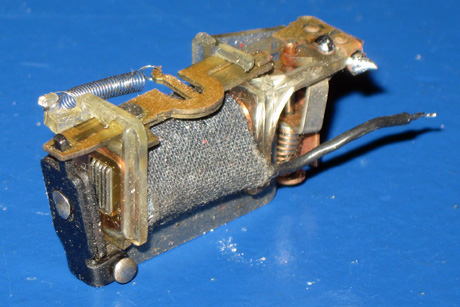

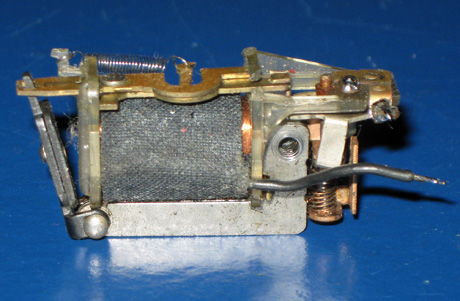

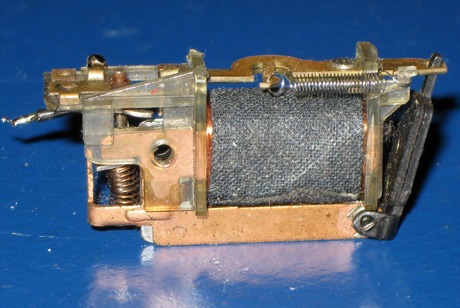

Umschalter / Umschalt-Relais (1967-78)

Anschluss 1 (PDF)

Einbau Bilder

Anschluss 2 (PDF)

nach oben

Einbau Bilder

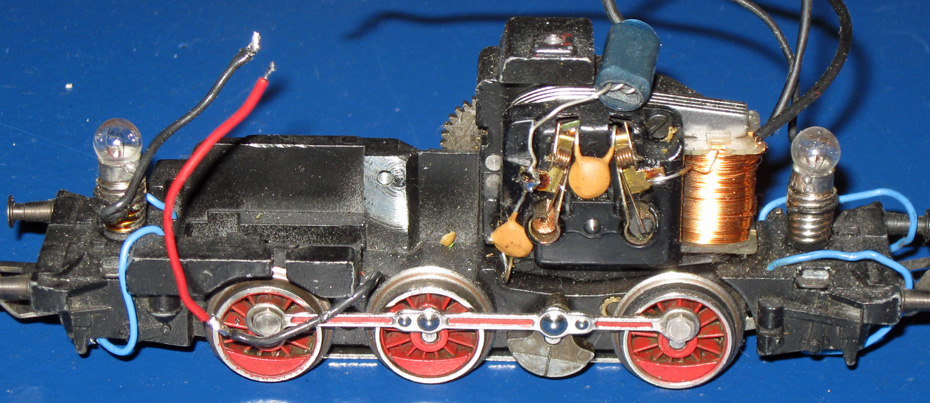

1. Das Fahrgestell dieser Lok hat Telexkupplungen, diese können an das Umschalt-Relais nicht angeschlossen werden (blaue Kabel).

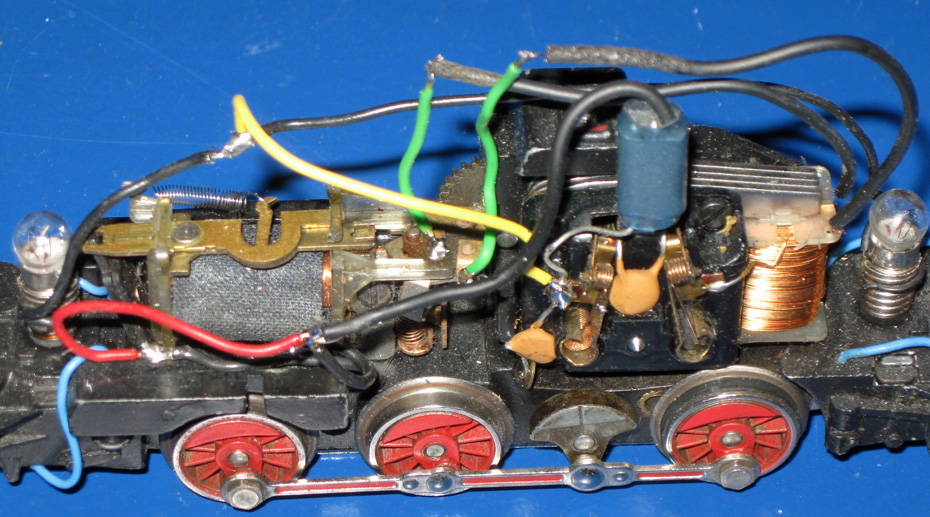

2. Die verkabelte Lok mit extra angelöteten Kabeln. Rot = + Schleifer, Grün = Motorspule, Schwarz = Drosselleitung, Gelb = Licht.

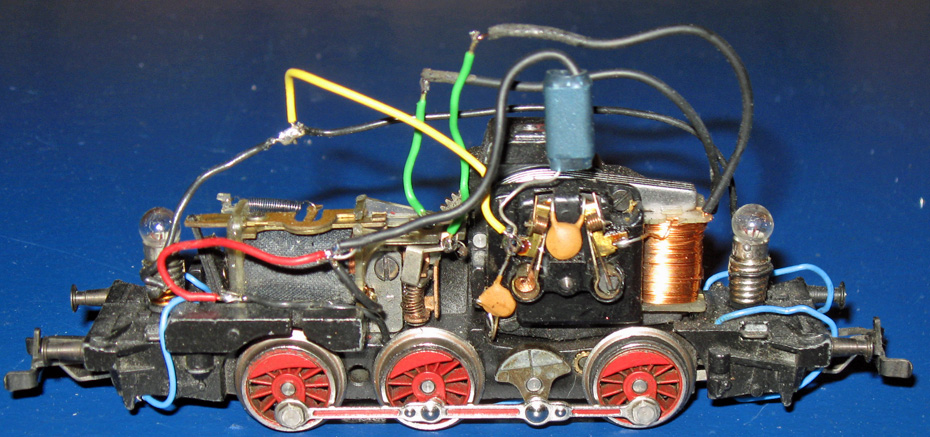

3. Die beiden grünen Kabel von der Motorspule am Relais oben rechts und links, das ist die Fahrtrichtung (vorwärts/rückwärts).

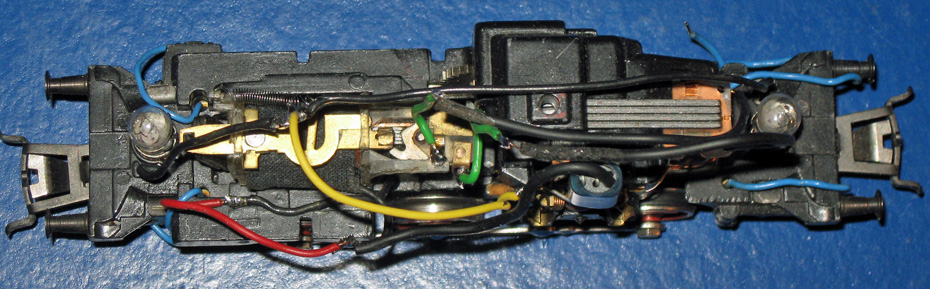

4. Das rote und schwarze Kabel an die Relaispule seitlich, das gelbe Kabel an das Motorschild links zur Drosselleitung.
