Bau U-Boot " U-295 " |
|||||||||||||||||||||||||
|
Inhaltsverzeichnis |
Antennen & Netzabweiser Reling & Lackierung Beschriftung & Matrosen |
||||||||||||||||||||||||
| Rumpf | |||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||

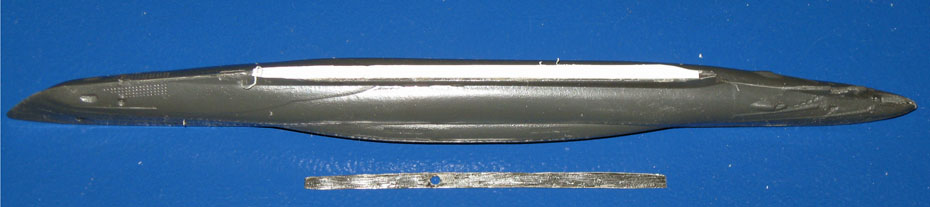

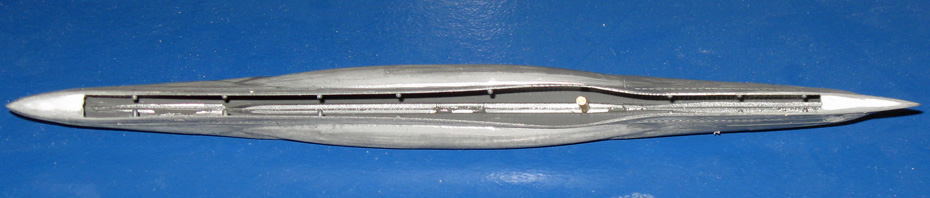

| 1. Auf dem Kiel befestige ich einen 0,5mm Polysterolstreifen zur Stabilisierung und einen 0,3mm Blechstreifen zur Magnetisierung. | |||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||
|

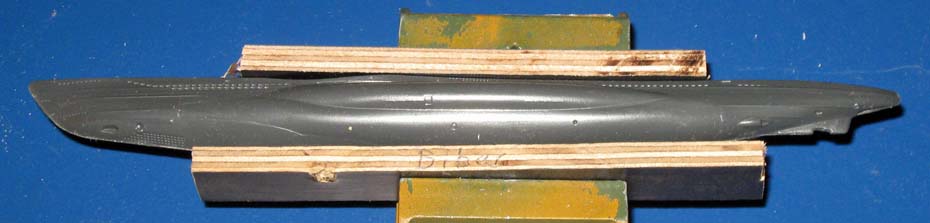

2. Der 0,5mm Polysterolstreifen und der 0,3mm verzinkten Blechstreifen wird verklebt und zusammen verpresst ohne das Deck. |
|||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||

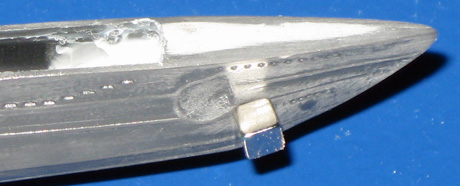

| 3/4. Alle U-Boote haben im Bug unterhalb des Deck´s einen Magneten verbaut, um im Notfall auf hoher See abschleppen zu können. | |||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||
|
5. Die Messinghülse hat ein M-1,6 Gewinde und ist in jedem DKM U-Boot verbaut um eventuell eine Schlepphilfe zu befestigen. |
|||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||

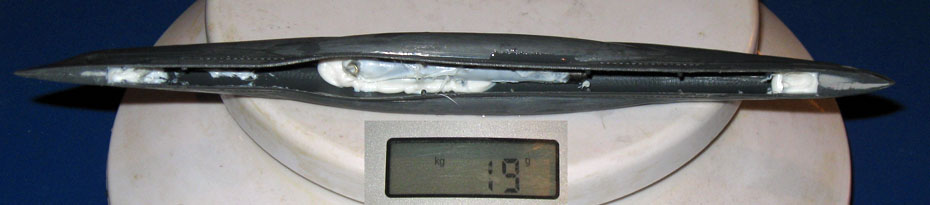

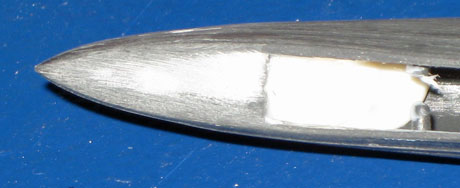

| 6. Wichtig: Richtige Trimmung und sicher Befestigung. Als Einbaugewicht verwende ich Messingstab mit dem ermitteltem Gewicht. | |||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||

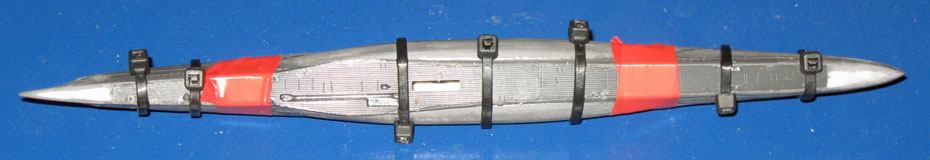

| 7. Die beiden Rumpfhälften und das Deck sind mit Kabelbindern und Isolierband fixiert und bleiben so ca. 3 Tage liegen. | |||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||

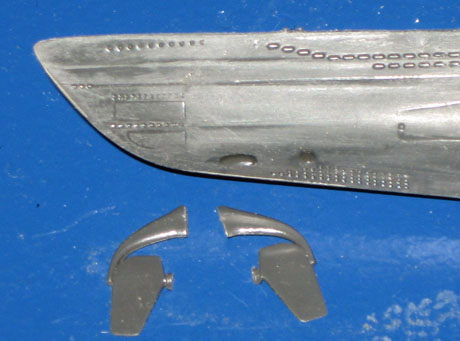

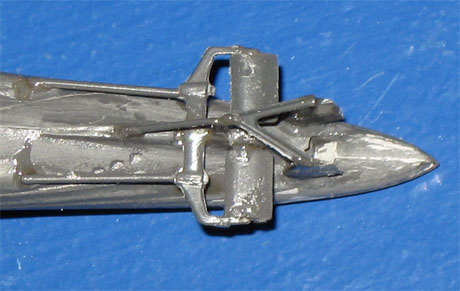

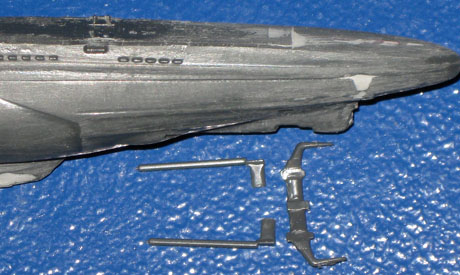

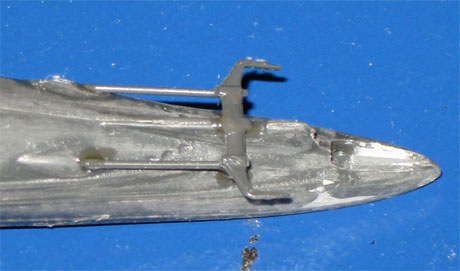

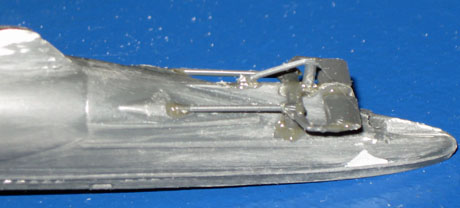

| 8/9. Die Wellen, Wellenböcke und der Rammscutz für das Tiefenruder sind einsatztauglich ausgeführt und werden so eingebaut. | |||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||
10. Der Rammschutzträger ist vom Bausatz. |

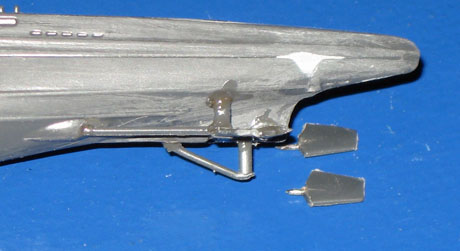

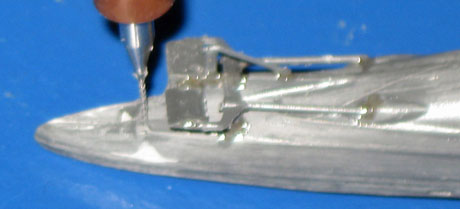

11. Bohren der 0,5mm Löcher zur Aufnahme der Ruderwellen. |
||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||

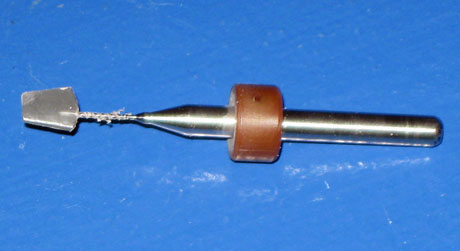

12. Bohren der 0,5mm Löcher im Ruder für die Ruderwellen. |
13. Die Seitenruder mit eingeklebten Ruderwellen. |
||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||

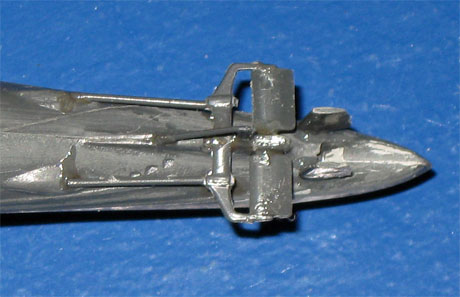

14. Die eingeklebten Seitenruder (Sekundenkleber mittelflüssig). |

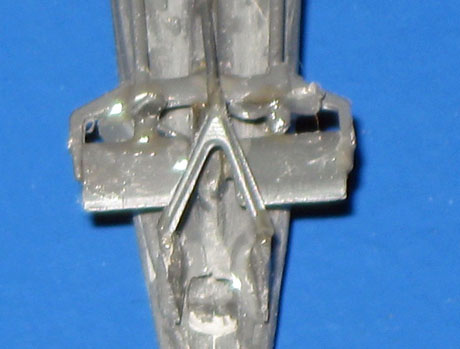

15. Der eingeklebte Rammschutz stabilisiert auch die Seitenruder. |
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
16. Die beiden Schrauben habe ich mit dem Tiefenruder verklebt. |
17. Die vorderen Tiefenruder sind stabiel ausgeführt. |
||||||||||||||||||||||||
|
|||||||||||||||||||||||||

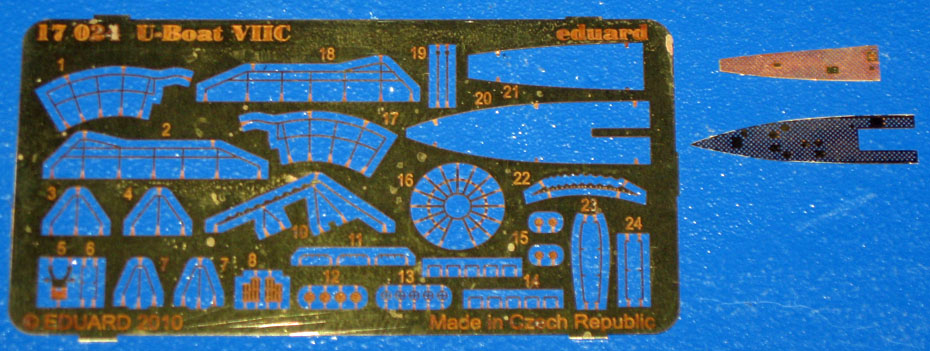

18. Der Ätzteilsatz "Eduard 17024" bietet die fehlenden Strukturen am Bug & Heck für "Flagman" Bausätze von U-Booten in 1:350. |
|||||||||||||||||||||||||
|
|
||||||||||||||||||||||||

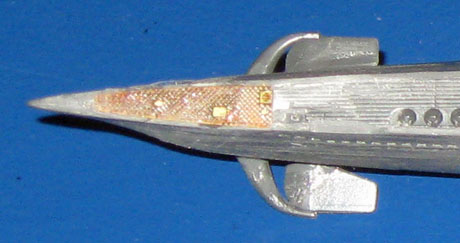

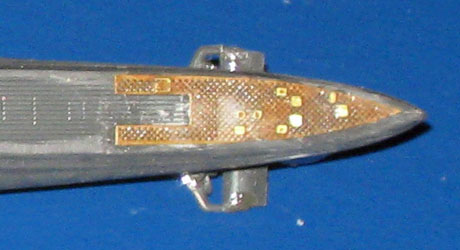

19/20. Die aufgeklebten Ätzteile auf dem Deck an der Bugspitze und am Heck. Vergleichsbild ohne Ätzteile siehe Bild 5. |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||

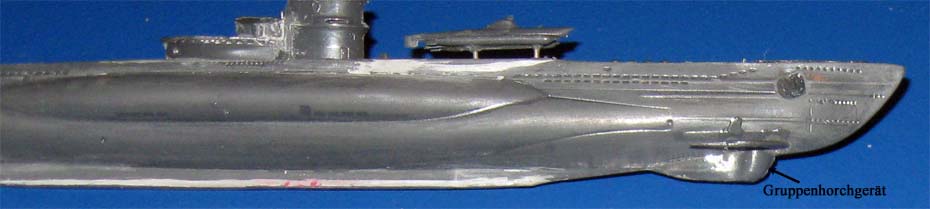

21. Ein besonderes Merkmal der Version VII-C/41 ist das Gruppenhorchgerät unterhalb der vorderen Tiefenruder am Bug. |
|||||||||||||||||||||||||
| nach oben | |||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|

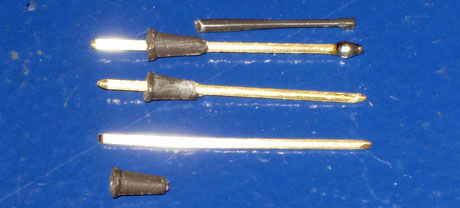

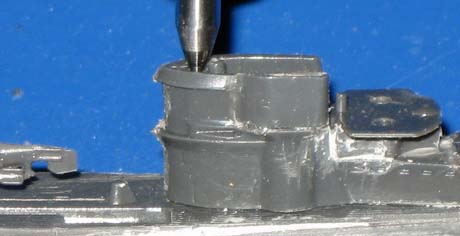

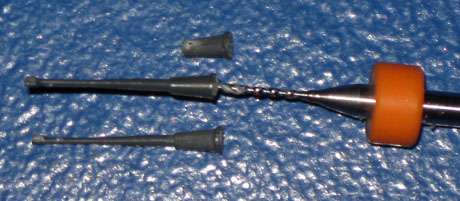

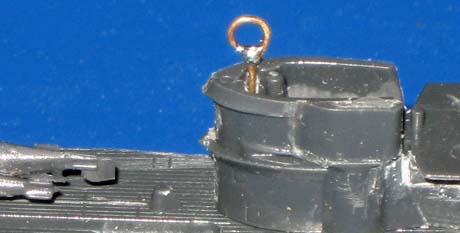

22/23. Die empfindlichen Ausfahrgeräte am Turm sind mit Messingstab oder nirosta Stahlstab überarbeitet, nur die Sockel sind aus Plastik. |
|||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 24/25. Den "Peilrahmen" vom Bausatz habe ich durch eine 0,5mm Messingkonstruktion ersetzt. |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
26. Die eingebauten Ausfahrgeräte, die "Matratze" hat eine 0,5mm nirosta Stahlfuss bekommen. |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||

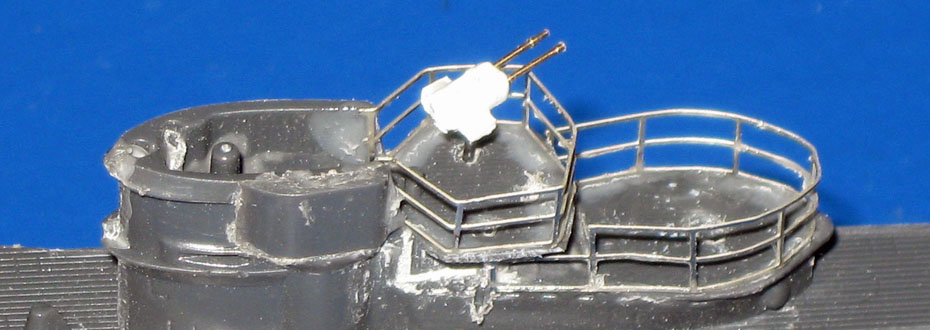

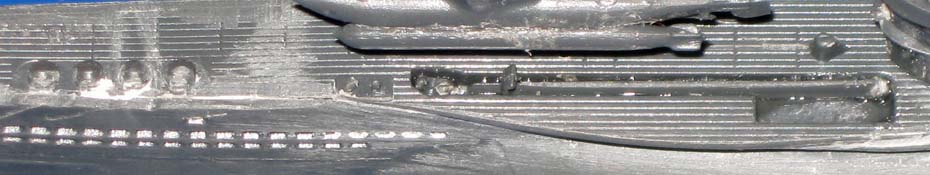

| 27. Ein weiters Merkmal des Typ VII-C/41 der "Schnorchel" liegt eingeklappt in der Decksaussparung. |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|

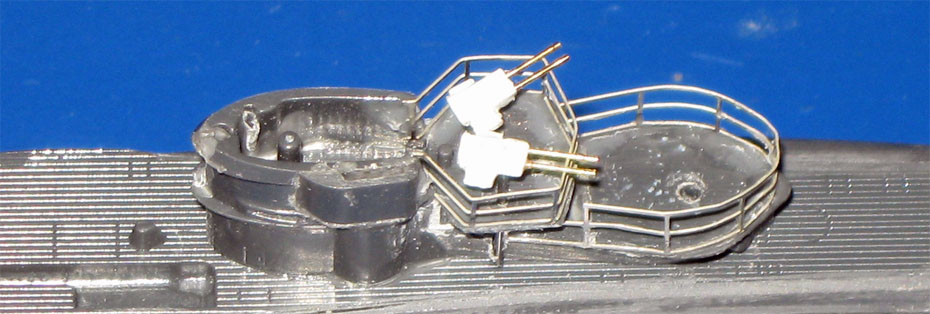

28. Der Verschlussteil der beiden 2cm Flak-Zwillinge ist aus Polysterol 1,0mm, die Magazine rechts und links aus 0,5mm Polysterol. |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
29. Die vier Rohre der beiden 2cm Flak-Zwillinge sind aus dem Handel und aus Messing gefertigt. Als Sockel dient ein 0,5mm Stahlstieft. |
|||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|

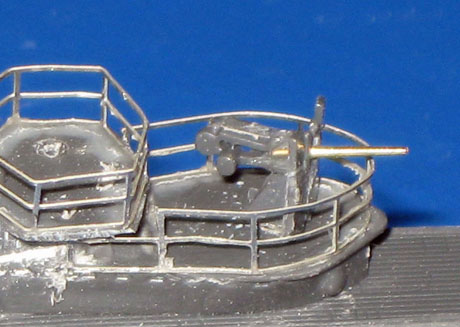

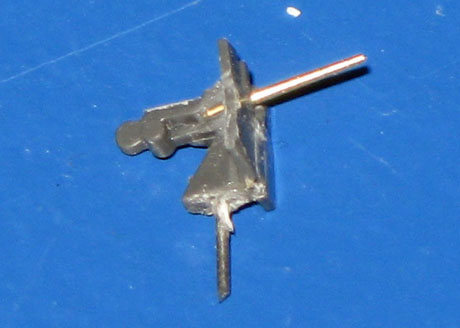

30/31. Der Stieft im Sockel ist aus 0,8mm nitosta Stahl, das Rohr der 3,7cm Flak ist aus dem Handel. Aber 1:350 L-15" |
|||||||||||||||||||||||||
|
|
||||||||||||||||||||||||

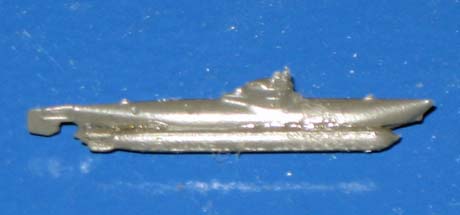

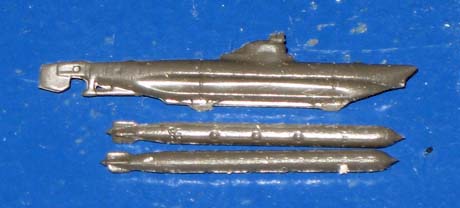

32/33. Die zwei "Biber" Kleinst-U-Boote vom Bausatz sind soweit wie möglich dem Original nachempfunden. |
|||||||||||||||||||||||||
|
|
||||||||||||||||||||||||

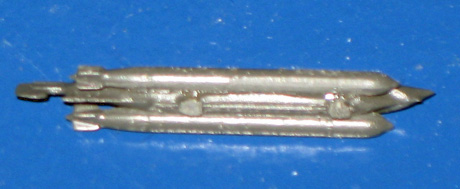

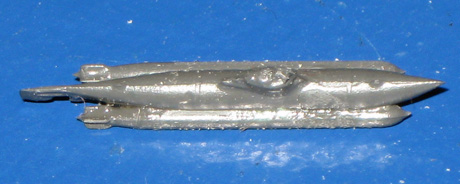

34/35. Die zwei Torpedos welche rechts und links am Rumpf der "Biber" befestigt sind, passen sehr gut zum Modell. |
|||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|

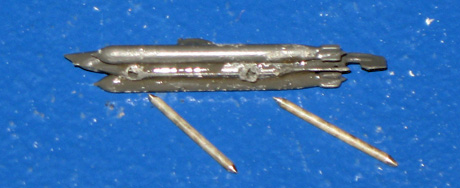

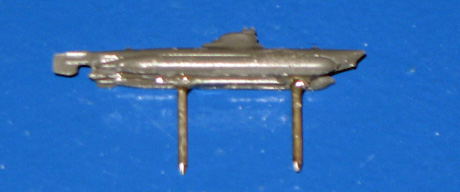

36/37. In die beiden "Biber" sind jeweils zwei 0,8mm Löcher zur Aufnahme von 0,8mm Messingstäben gebohrt. |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||

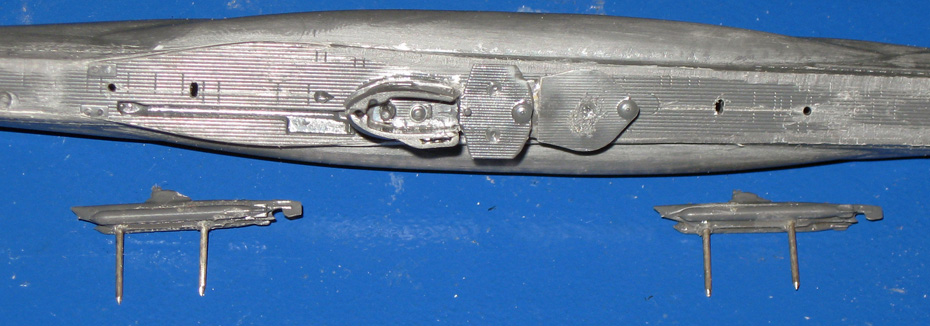

38. Die Beiden fertig montierten "Biber" sowie die vier deutlich zu erkennenden Löcher im Deck von U-295. |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
39. Die zwei Kleinst-U-Boote werden erst nach Beendigung jeglicher Arbeiten auf U-295 entgültig befestigt. |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||

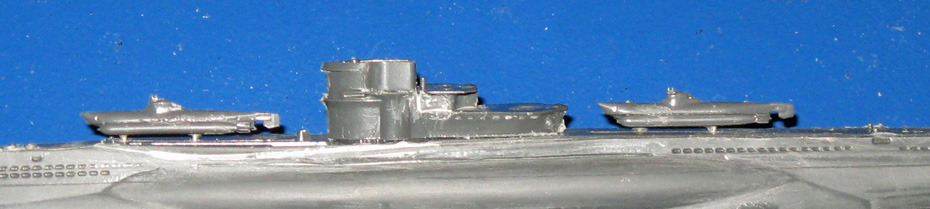

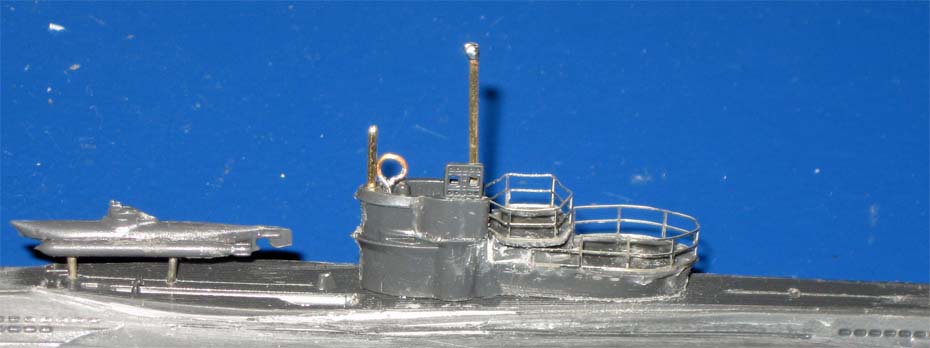

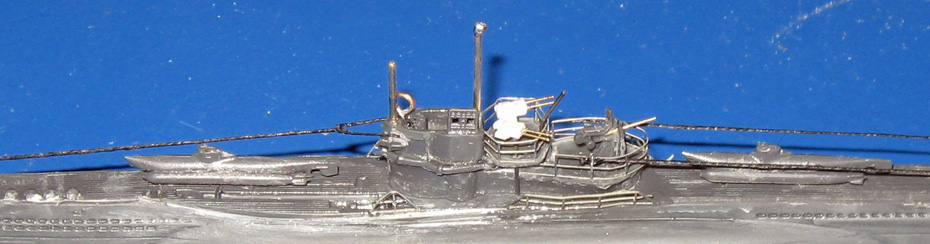

40. Der komplett überarbeitete Turm mit ausfahrbaren Geräten und Flakgeschützen sowie den zwei "Biber" auf dem Deck von U-295. |
|||||||||||||||||||||||||
