Bau U-Boot " U-480 " |
|||||||||||||||||||||
 |
|
||||||||||||||||||||
|
Inhaltsverzeichnis |
Antennen & Netzabweiser Reling & Lackierung Beschriftung & Matrosen |
||||||||||||||||||||
| Rumpf | |||||||||||||||||||||
 |
|||||||||||||||||||||

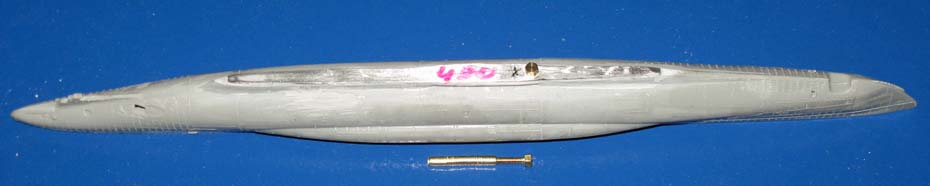

| 1. Auf dem Kiel befestige ich einen 0,5mm Polysterolstreifen zur Stabilisierung und einen 0,3mm Blechstreifen zur Magnetisierung. | |||||||||||||||||||||
 |
|||||||||||||||||||||
|

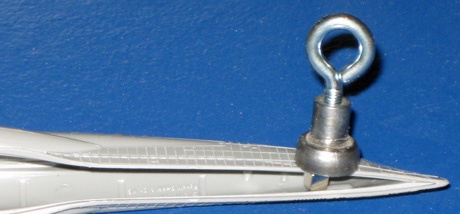

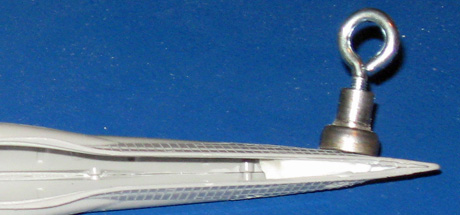

2. Die Messinghülse hat ein M-1,6 Gewinde und ist in jedem DKM U-Boot verbaut um eventuell eine Schlepphilfe zu befestigen. |
|||||||||||||||||||||
 |
 |
||||||||||||||||||||
| 3/4. Alle U-Boote haben im Bug unterhalb des Deck´s einen Magneten verbaut, um im Notfall auf hoher See abschleppen zu können. | |||||||||||||||||||||
 |
 |
||||||||||||||||||||

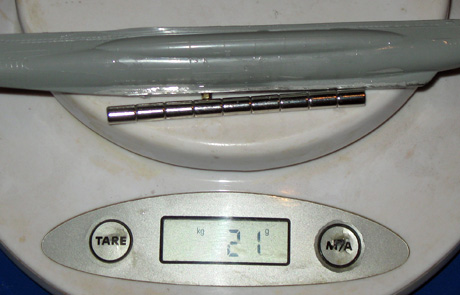

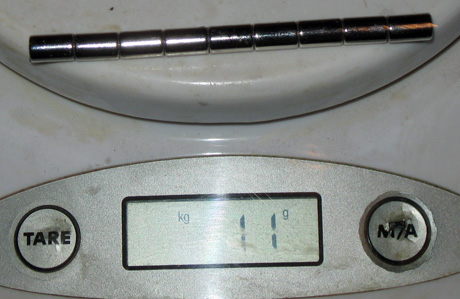

| 5/6. Als Trimmgewichte benütze 1,2g schwere Stabmagnete, diese kann ich aneinander "kleben" und so das passende Gewicht ermitteln. | |||||||||||||||||||||
 |
|||||||||||||||||||||

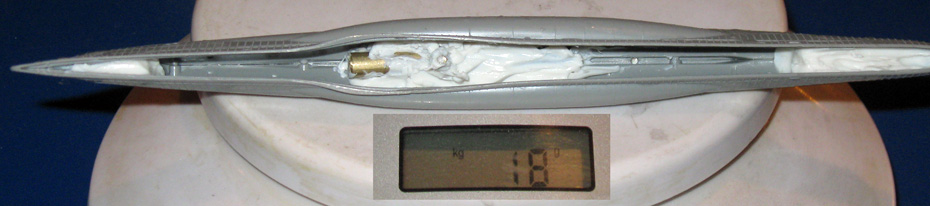

| 7. Wichtig: Richtige Trimmung und sicher Befestigung. Als Einbaugewicht verwende ich Messingstab mit dem ermitteltem Gewicht. | |||||||||||||||||||||
 |
|||||||||||||||||||||

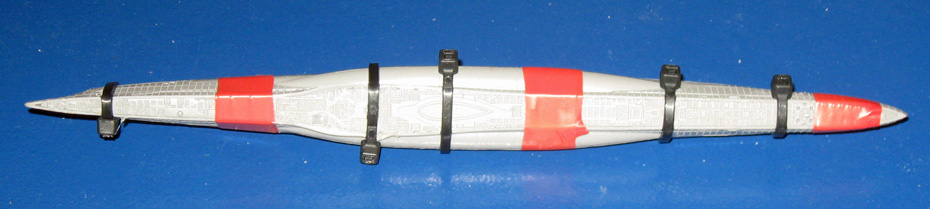

| 8. Die beiden Rumpfhälften und das Deck sind mit Kabelbindern und Isolierband fixiert und bleiben so ca. 3 Tage liegen. | |||||||||||||||||||||
 |
 |
||||||||||||||||||||

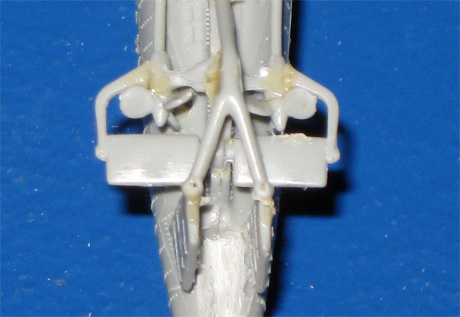

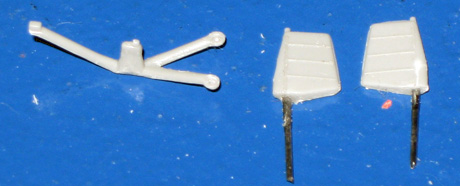

| 9. Der Rammschutz und die beiden Seitenruder mit 0,5mm Löchern. | 10. In die beiden 0,5mm Löchern kommen 0,5mm Stahlstiefte. | ||||||||||||||||||||
|
|
|
||||||||||||||||||||
11. Die Wellen und Wellenböcke von Revell sind stabiel genug. |
12. Das Tiefenruder muss vor den Seitenrudern eingebaut werden. |
||||||||||||||||||||
|
|
|
||||||||||||||||||||

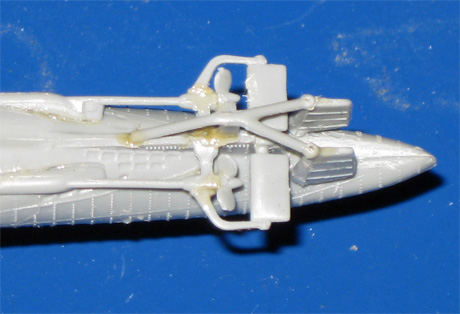

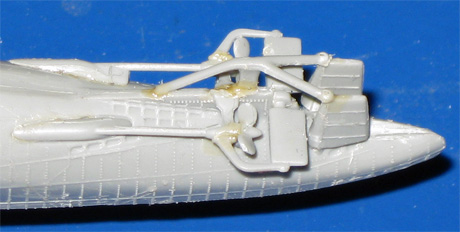

13. Die fast fertige Antriebseineit noch ohne die Schrauben. |
14. Die komplette Antriebseineit mit den Schrauben. |
||||||||||||||||||||
|
|
|
||||||||||||||||||||
| 15/16. Der Revell-Bausatz an sich ist detaillierter und die Antriebseinheit im besondern durchdachter Ausgeführt als bei anderen Herstellern. |
|||||||||||||||||||||
|
|
||||||||||||||||||||

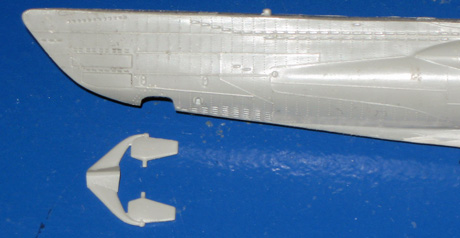

| 17/18. Der Typ VII-C hatte am Bug unten und oben keine Netzsäge mehr, das ist im Bauplan und am Modell falsch dargestellt. |
|||||||||||||||||||||
|
|
|
||||||||||||||||||||

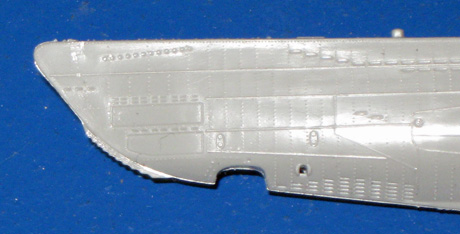

19. Die Aussparungen für die Tiefenruder am Bug sind sehr hilfreich. |
20. Drei perfekt Befestigungpunkte, das hält sicher und stabiel. |
||||||||||||||||||||
| nach oben | |||||||||||||||||||||
|
|||||||||||||||||||||
|

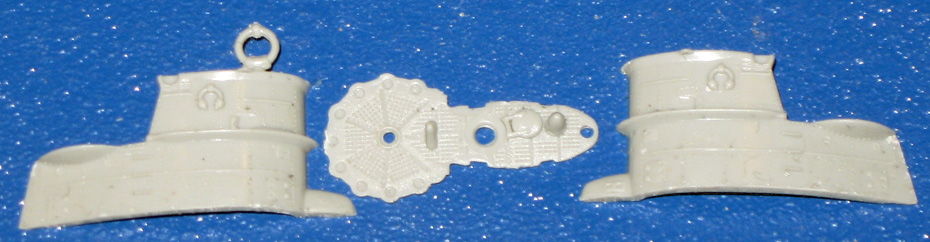

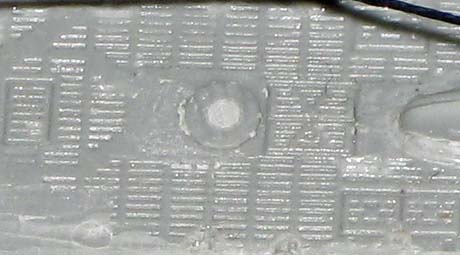

21. Die beiden Turmhälften mit dem sehr detaillierten Turmboden der kein Ätzteil benötigt. (Siehe U-48). |
|||||||||||||||||||||
|
|
||||||||||||||||||||
|

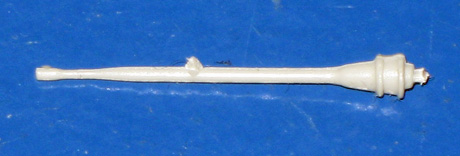

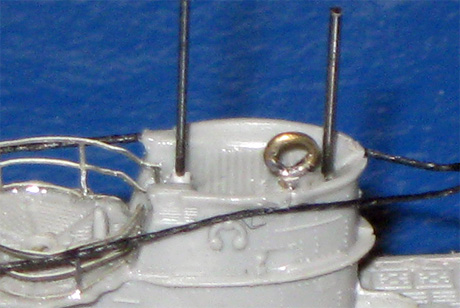

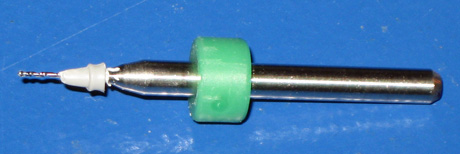

22/23. Die ausfahrbare UKW-Antenne habe ich einsatztauglich auf eine 0,8mm nirosta Stahlstab umgebaut. |
|||||||||||||||||||||
|
|
||||||||||||||||||||

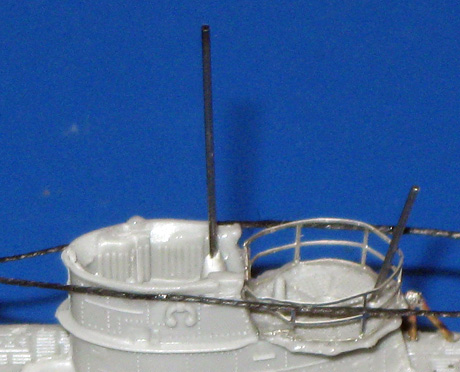

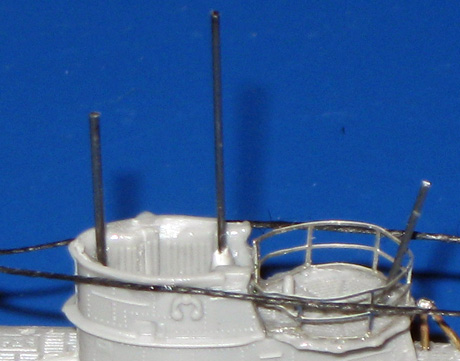

24/25. Alle langen Anbauteile am Turm sind aus nirosta Stahl. Die Reling der Plattform ist von der Firma Seamann (3031) und aus Neusilber. |
|||||||||||||||||||||
|
|
||||||||||||||||||||

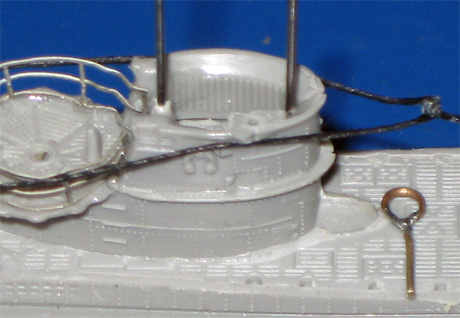

26/27. Den angegossenen "Peilrahmen" vom Bausatz habe ich durch eine 0,5mm Messingkonstruktion einsatztauglich ersetzt. |
|||||||||||||||||||||
|
|
||||||||||||||||||||
|

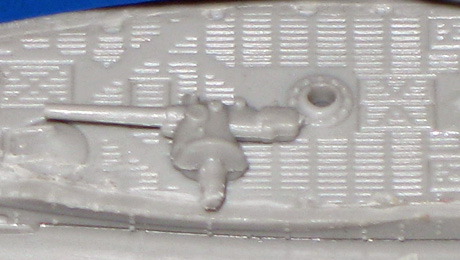

28/29. Das 8,8cm U-Bootgeschütz vom Bausatz hat einen stabiel ausgeführten Sockel und entspricht in etwa dem Original. |
|||||||||||||||||||||
|
|
||||||||||||||||||||

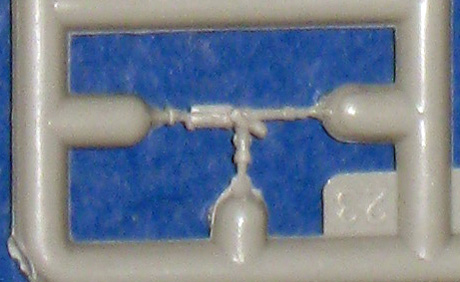

30. Das 2cm Flakegschütz von Bausatz ist unbrauchbar. |
31. Das 2cm Flakegschütz habe ich aus dem Fundus ersetzt. |
||||||||||||||||||||
|
|||||||||||||||||||||

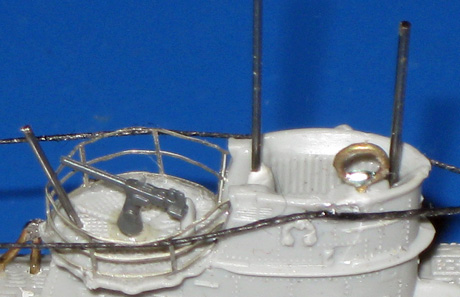

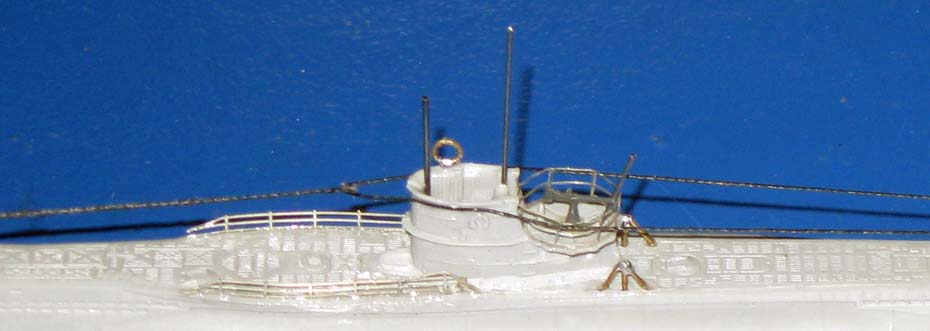

32. Die ausfahrbaren Geräte sowie der Flaggstock am Turm sind alle überarbeitet, die Flak ist gut geschützt durch die Reling. |
|||||||||||||||||||||
