Mörser 54cm Karl Gerät 041 Nr. III "Odin" Das Original |
||||||||||||||||||||
 |
|
|||||||||||||||||||
| Modelle | Video | |||||||||||||||||||
 |
 |
|||||||||||||||||||
|

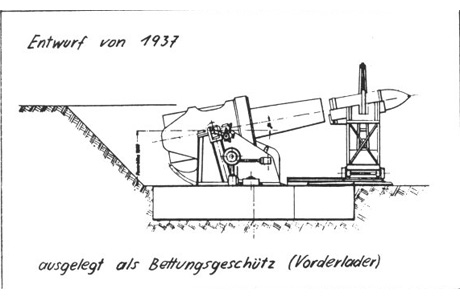

1. Vorplanung noch als Vorderlader |

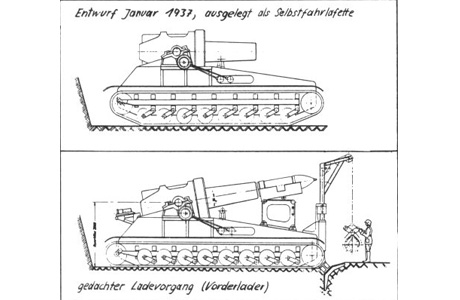

2. Selbstfahrlafette als Vorderlader. |
|||||||||||||||||||
 |
 |

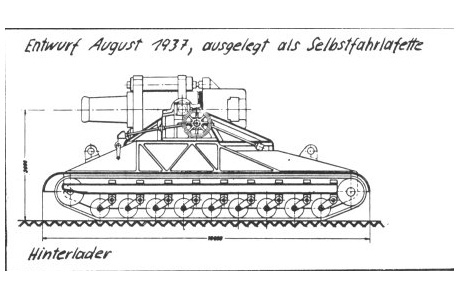

|||||||||||||||||||
| 3. Ein halbes Jahr später als Hinterlader auf Lafette. |

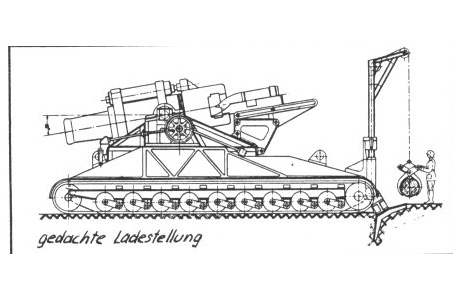

4. Gedanken zum Laden des Mörsers. |
|||||||||||||||||||
 |
 |
|||||||||||||||||||
| 5. Für moderne Kriegsführung nicht praktikabel. |

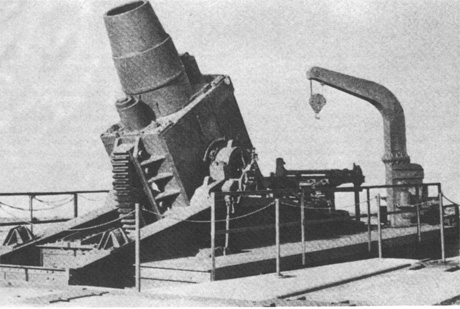

6. Für balistische Versuche vorteilhaft, eine ortsfeste Bettung. |
|||||||||||||||||||
 |
 |

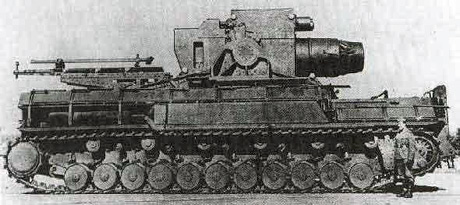

|||||||||||||||||||
| 7. Beachten Sie das Fahrgestell, es ist wohl ein Versuchsmuster. |

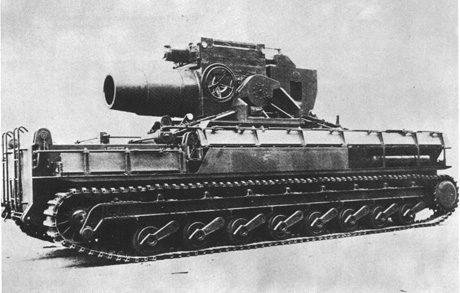

8. "Adam", Nr. I das erste fertiggestellte Karl-Geschütz 040. |
|||||||||||||||||||
 |
 |
|||||||||||||||||||
|

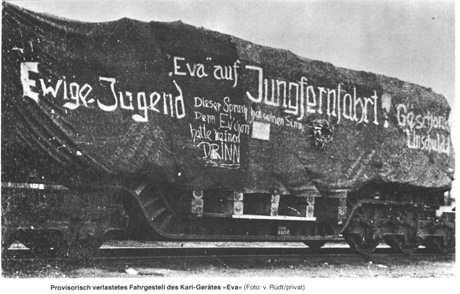

9. "Eva" Nr. II, Karl-Gerät Type 040 Einzelverladen. |

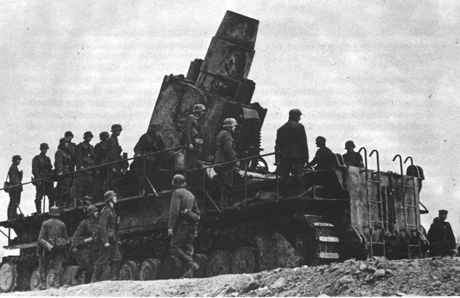

10. "Odin" Nr. III, Karl-Gerät Type 040 in Feuerstellung. |
|||||||||||||||||||
 |
 |
|||||||||||||||||||
|

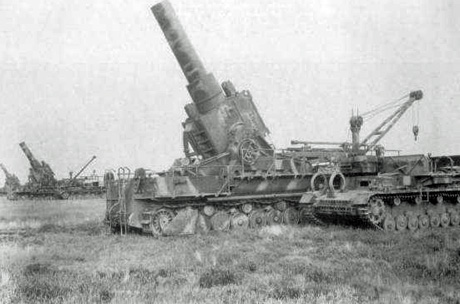

11. "Thor" Nr. IV, Karl-Gerät als 041 mit Munitionsschlepper |

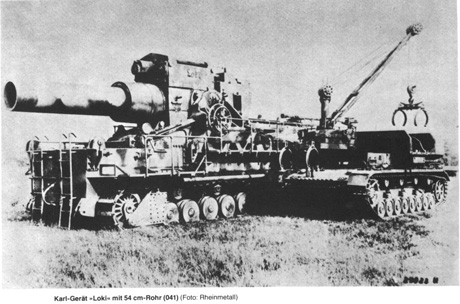

12. "Loki" Nr. V, Karl-Gerät als 041 mit Munitionsschlepper |
|||||||||||||||||||
 |
 |
|||||||||||||||||||
|

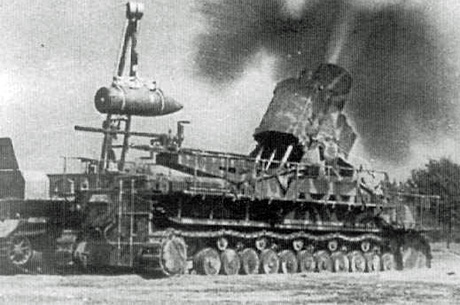

13. "Ziu" Nr. VI, Karl-Gerät Type 040 ( 60cm ) beim Feuern. |

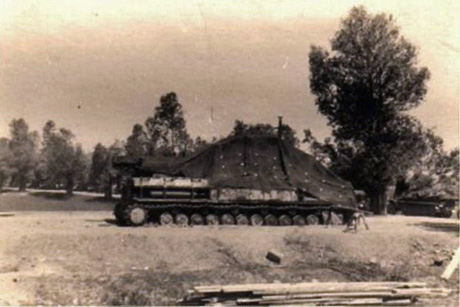

14. Karl-Gerät Type 040, die Ausbuchtung rechts ist zu kurz für 041. |
|||||||||||||||||||
 |
 |
|||||||||||||||||||

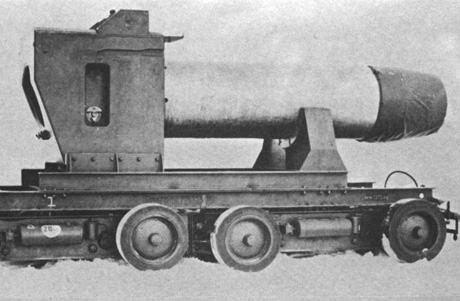

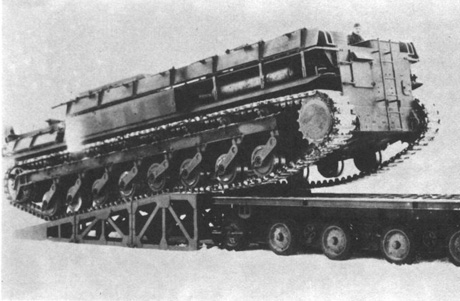

| 15. Das Fahrgestell bei der Straßenverladung. |

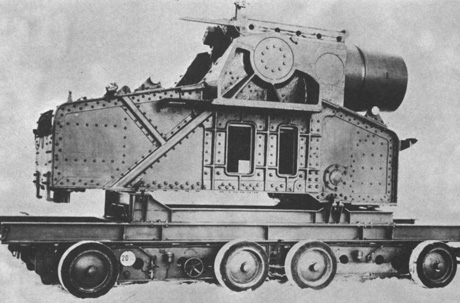

16. Die Oberlafette und Rohrwiege Straßen verlastet. |
|||||||||||||||||||
 |
 |
|||||||||||||||||||

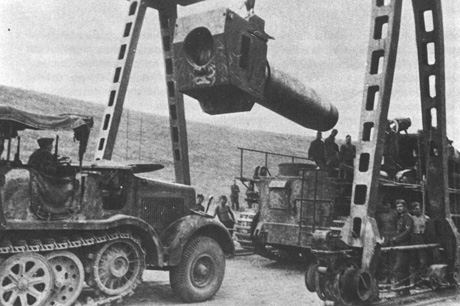

| 17. Das Rohr und der Verschlußblock verladen. |

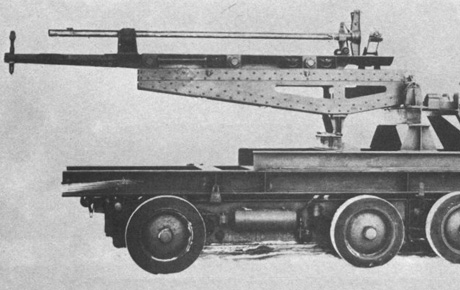

18. Die Ladevorrichtung auf einem Culemeyer Tieflader. |
|||||||||||||||||||
 |
 |
|||||||||||||||||||

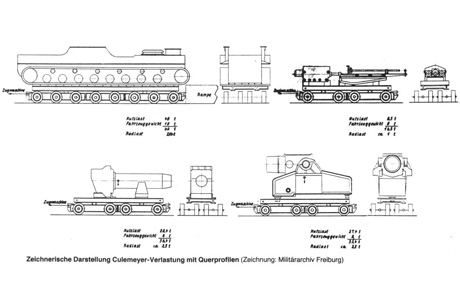

| 19. Die Straßenverlastung grafisch dargestellt. |

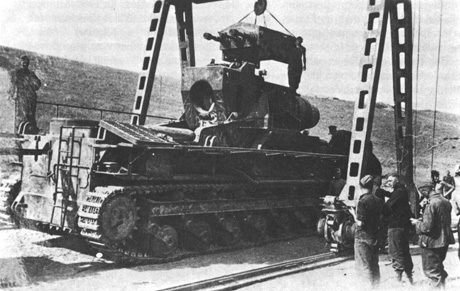

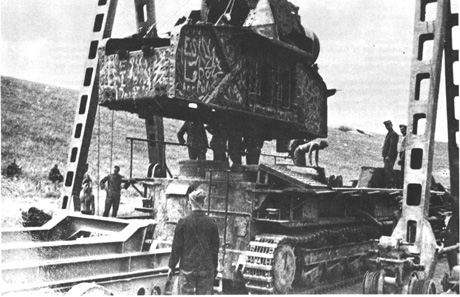

20. Die Oberlafette wird in das Fahrgestell gesetzt. |
|||||||||||||||||||
 |
 |
|||||||||||||||||||
| 21. Das Rohr mit Verschlußblock wird in die Lafette geschoben. |
22. Die Hydraulik wird mit Hilfe des 75to Krans montiert. |
|||||||||||||||||||
 |
 |
|||||||||||||||||||
| 23. Ein zerstörtes Geschütz 041 bahnverlastet in Frankreich. |

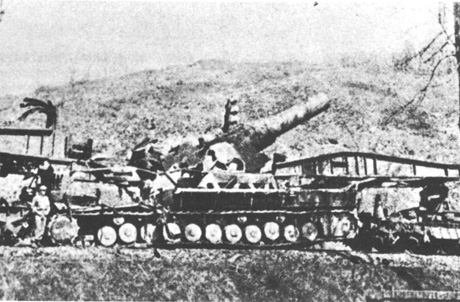

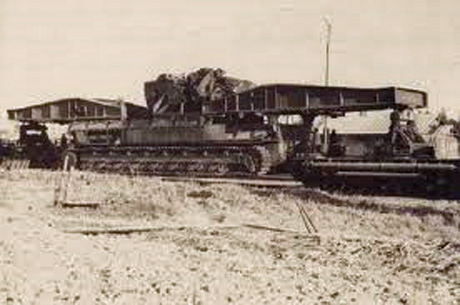

24. Ein Eisenbahn verlastetes Geschütz, bereit zur Abfahrt. |
|||||||||||||||||||
 |
 |
|||||||||||||||||||
|

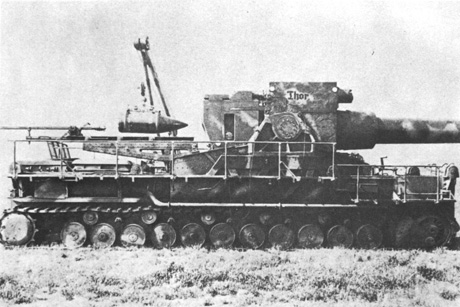

25. "Thor" Nr. IV Karl-Gerät Type 041 in Feuerstellung. |
26. "Thor" als Karl-Gerät Type 041 ( 54cm ) beim Laden. |
|||||||||||||||||||
