Einbaubeispiele nach Hersteller-Nummer " Mä. 43136/43151 "
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||||||
|
Platine "S" & Kupplung Stromleitend ohne 7319 mit NEM-Schacht 362 |
|||||||||||||||||
|
Platine "S" Anleitungen |
|||||||||||||||||
 |
 |
 |
|||||||||||||||
|

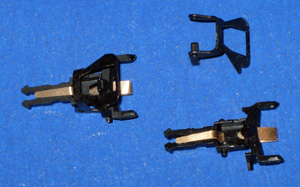

1. Die Kupplung Stromleitende Kupplungen >fertige< oder selber bauen . >Details< |

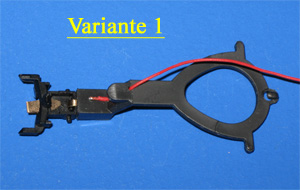

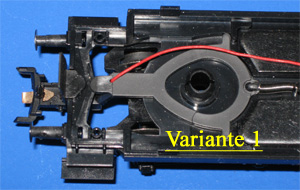

2. Der Deichselhalter In diesen Modellen ist der abgebildete Deicheltype verbaut. Umbau >Detaills< |
3. Deichsel mit Kupplung einbauen Die fertig umgebaute Deichsel einlegen und die kleine Feder wieder einhängen. |
|||||||||||||||
 |
|||||||||||||||||
|

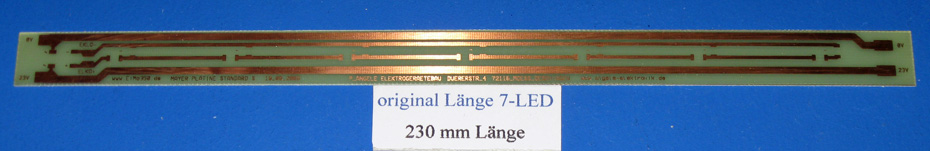

4. Die Platine "S" Lieferzustand einer Platine "S" wenn sie einen Bausatz kaufen oder nur die Platine erwerden. >Platinen< & >Material< finden sie im Shop. |
|||||||||||||||||
 |
|||||||||||||||||
|

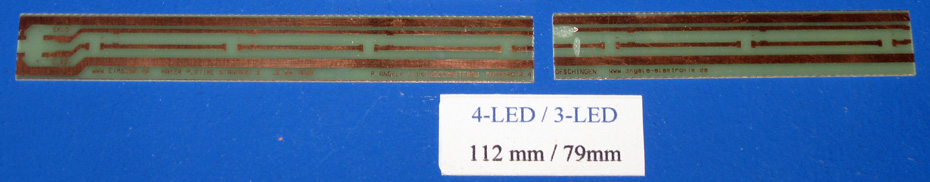

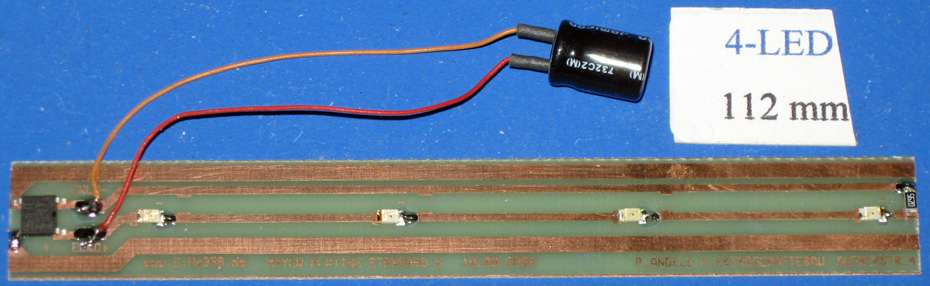

5. Die Platine "S" teilen Für eine opttimale Ausleuctung brauchen sie pro Wagen eine Platine mit vier LED´s. >Platine "S" teilen< |
|||||||||||||||||
 |
|||||||||||||||||
|
6. Die Platine "S" löten Wie sie einen Platinenbausatz mit Bauteilen bestücken finden sie unter >Platine "S" löten< |
|||||||||||||||||
 |
|||||||||||||||||
|

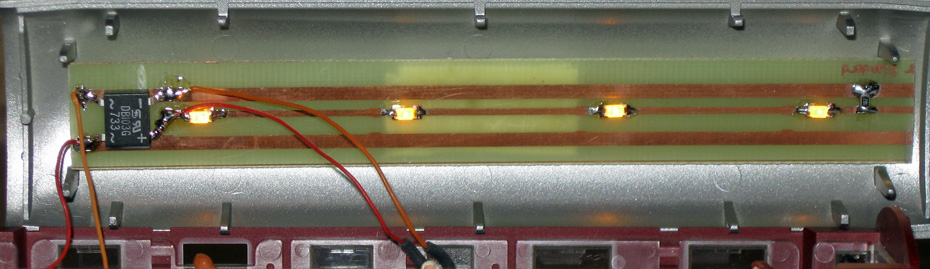

7. Die Platine "S" einbauen An die fertige Platine werden die Kabel aus dem Fahrgestell angelötet bevor sie mit Soft-Doppelklebeband im Dach befestigt wird. |
|||||||||||||||||
 |
|||||||||||||||||
|

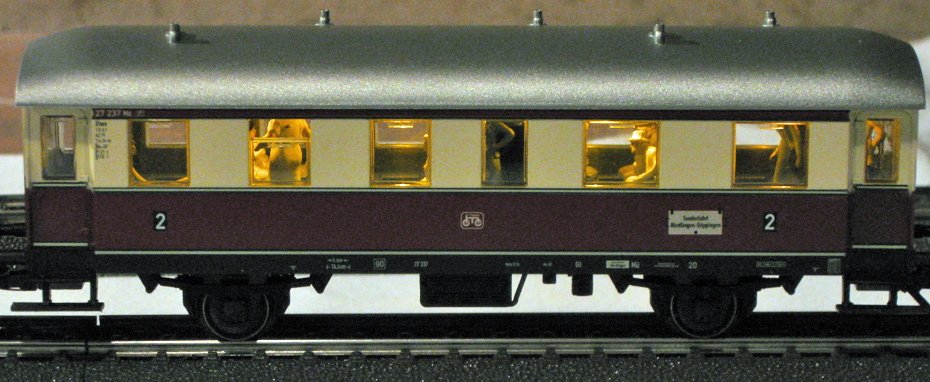

8. Märklin 43136 mit LED Beleuchtung Für Wagen der Epoche III (1945-1970) empfehle ich warm gelbe LED-Beleuchtung diese wirkt authentischer als weisse LED-Beleuchtung. |
|||||||||||||||||
 |
|||||||||||||||||
|
9. Märklin 43151 Gepäckwagen Umbau 1 Die Wagen dieses Types sind im Grunde alle auf die gleiche art und weise um zu bauen, Ausnahme der Wagen der den Schleifer bekommt. |
|||||||||||||||||
 |
|||||||||||||||||
|

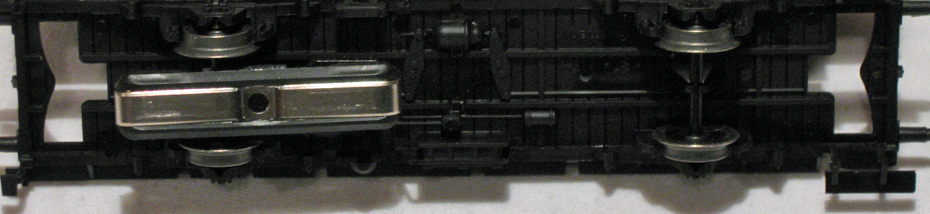

10. Märklin 43151 Gepäckwagen Umbau 3 Als Schleifer wurde ein älteres Modell verbaut, der dem Artikel Märklin 73406 in etwa entspricht. |
|||||||||||||||||
 |
 |
 |
|||||||||||||||
|

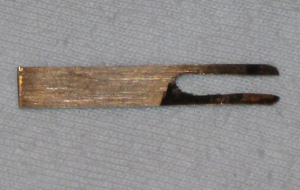

11. Märklin 43151 Umbau 4 Bei diesen Wagen kann keine normale Masse- ferder eingebaut werden, also ein Eigenbau. |

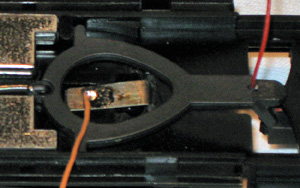

12. Märklin 43151 Umbau 5 Das orange Kabel wurde vor dem Einbau an die spezielle Massefeder angelötet. |

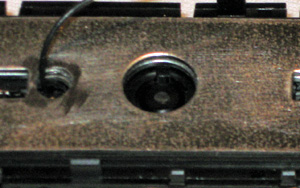

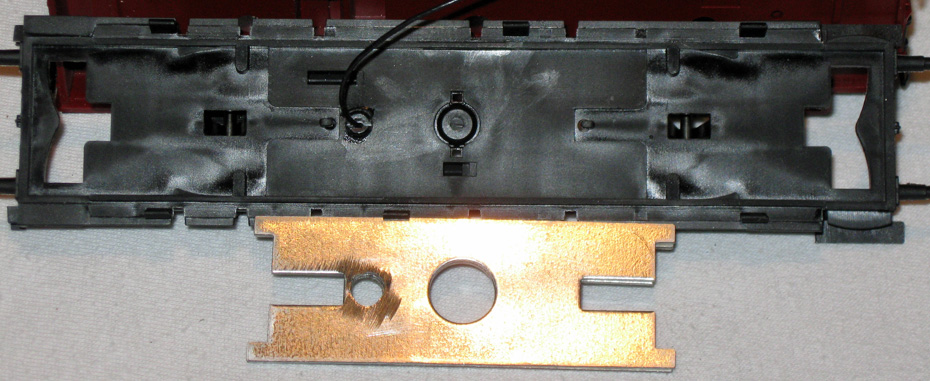

13. Märklin 43151 Umbau 6 In das Wagengewicht muß ein zusätzliches Loch für das Schleiferkabel gebohrt werden. |
|||||||||||||||
 |
|||||||||||||||||
|

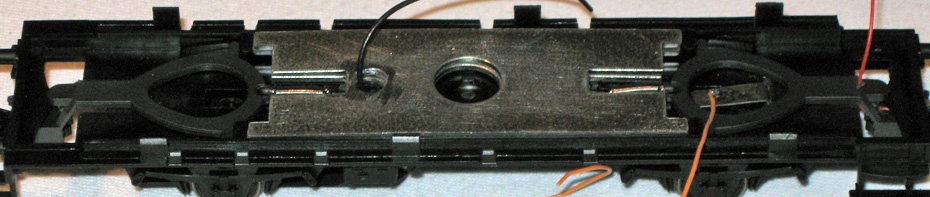

14. Märklin 43151 Umbau 7 Das ferige Fahrgestell im von links, Schleiferkabel (schwarz) Massekabel (Orange) und das Kabel von der stromleitenden Kupplung (Rot). |
|||||||||||||||||
 |
|||||||||||||||||
|

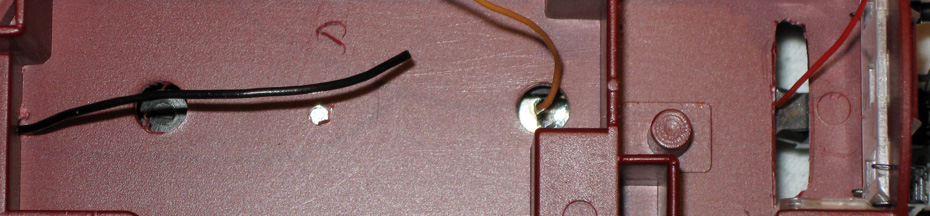

15. Märklin 43151 Umbau 8 Die gleichen Kabeldurchführungen wie im Wagenboden müssen auch in der aufgesetzten Einrichtung vorhanden sein. |
|||||||||||||||||
 |
|||||||||||||||||
|

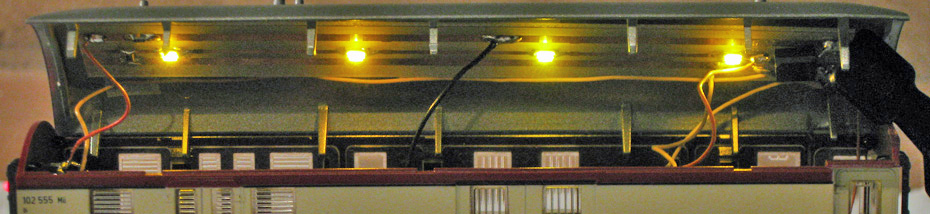

16. Märklin 43151 Umbau 9 Anschluss Übersicht, Links: Plus & Masse des Endlichts, Mitte: schwarz vom Schleifer, Rechts: Masse (Massefeder), Plus (Kupplung). |
|||||||||||||||||
 |
 |
||||||||||||||||
|

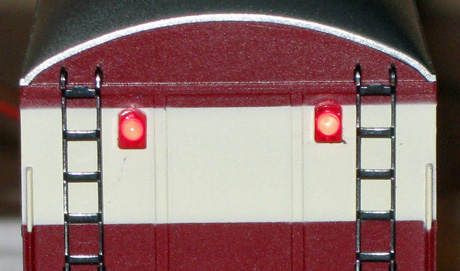

17. Märklin 43151 Endlicht 1 Die LED´s für die Endbeleuchtung sind in >Laternenform< bei von aussen sichtbaren LED sieht die Form einfach viel schöner aus. |

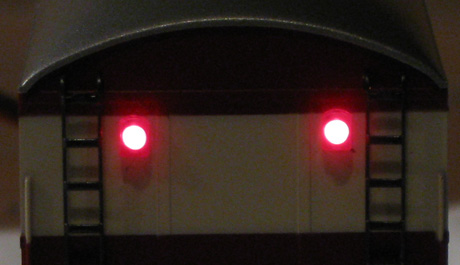

18. Märklin 43151 Endlicht 2 Die LED´s werden durch jeweils zwei kleine Löcher einfach ins Wageninnere geschoben und dort verlötet und angeschlossen. |
||||||||||||||||
 |
|||||||||||||||||
|

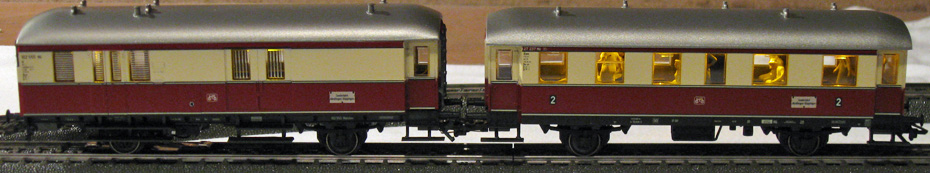

19. Märklin 43136 & 43151 Auch dieser Wagentype kann sehr wohl mit einer LED-Beleuchtung ausgerüstet werden, nicht ganz so einfach aber doch möglich. |
|||||||||||||||||
