Einbaubeispiele nach Typen "Mä.41928" " Rheingold Zug " ***Ausführung 2009*** Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||||
|
Platine "S", Kupp. Stromleitend, Endlicht & Decoder Mä. c96 mit 7319 und NEM-Schacht 362 |
|||||||||||||||
|
Platine "S" Anleitungen |
|||||||||||||||
 |
 |
 |
|||||||||||||
|

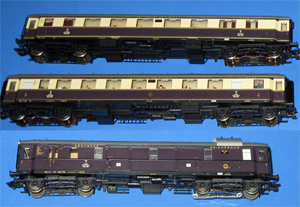

1. Die Wagen Äußerlich handelt es sich um drei verschiedene Wagen, eigendlich sind es zwei Grundtypen. |

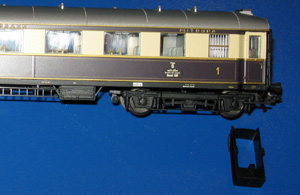

2. Öffnen 1 Beide Typen werden gleich geöffnet, rechts und links die Balkenübergänge entfernen, >> |

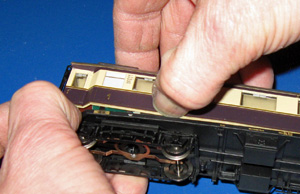

3. Öffnen 2 das Dach und den Wagenboden vorsichtig an- heben. Eventuell mit dem Fingernagel >> |
|||||||||||||
 |
 |
 |
|||||||||||||
|
4. Öffnen 3 den Wagenaufbau zusätzlich anheben. Der Aufbau ist mittig rechts und links eingerastet. |

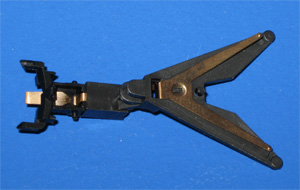

5. Deichsel & Kupplung Stromleitende Kupplung bauen und Deichsel umbauen. >Detail< |

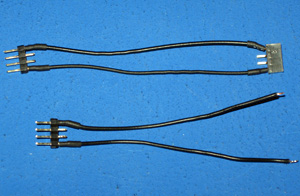

6. Stromversorgung Platinen Bei den mitgelieferten Steckverbindungen muß nur der Klarsichtstecker entfernt werden. |
|||||||||||||
 |
|||||||||||||||
|

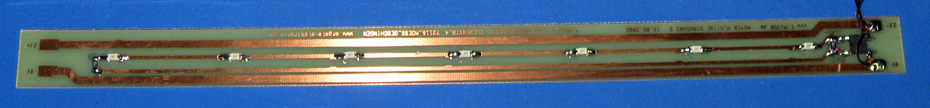

7. Die Platinen In alle Personenwagen wird eine Platine "S" in -Decoderausführung- eingebaut. >Detail< / Platine "S" bauen. >Detail< |
|||||||||||||||
 |
|||||||||||||||
|

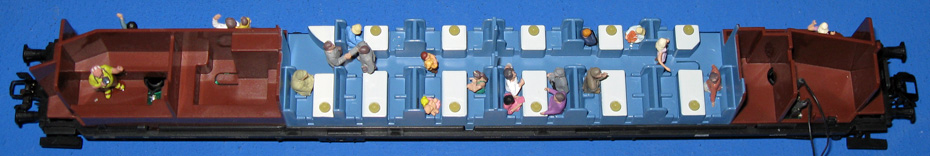

8. Die Personenwagen 1 Alle Personenwagen sind mit Tischlampenbeleuchtung ausgerüstet, folglich haben alle Wagen eine komplette Stromzufuhr für die Beleuchtung. |
|||||||||||||||
 |
|||||||||||||||
|
9. Die Personenwagen 2 An die fertig mit Bauteilen bestückte >Platine "S"< wird einer der mitgeliefertern und geänderten Stecker mit Kabeln angelötet |
|||||||||||||||
 |
 |
 |
|||||||||||||
|

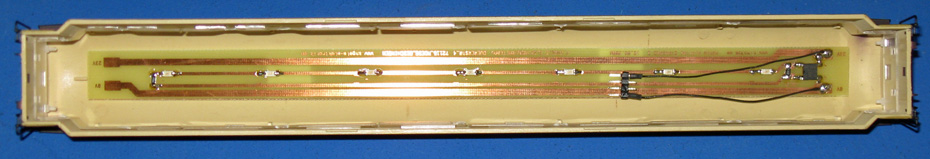

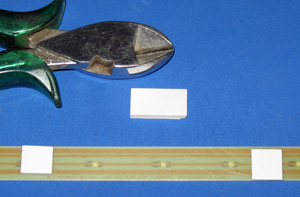

10. Die Personenwagen 3 Auf der Rückseite der Platine werden zwei Würfel Soft-Doppelklebeband angebracht. |

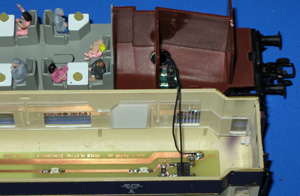

11. Die Personenwagen 4 Die Steckverbindung von der Platine wird nur noch an dem dafür vorgesehenen >> |

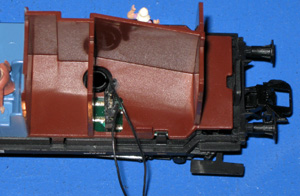

12. Die Personenwagen 5 Steckplatz im Wagenboden eingesteckt. Beachten sie bitte die Kabellänge hierfür. |
|||||||||||||
 |
|||||||||||||||
|
13. Die Personenwagen 6 Die Helligkeit der verbauten Deckenbeleuchtung richtet sich nach dem eingebauten >Widerstand< , je mehr Ohm desto dunkler die LED´s. |
|||||||||||||||
 |
|||||||||||||||
|

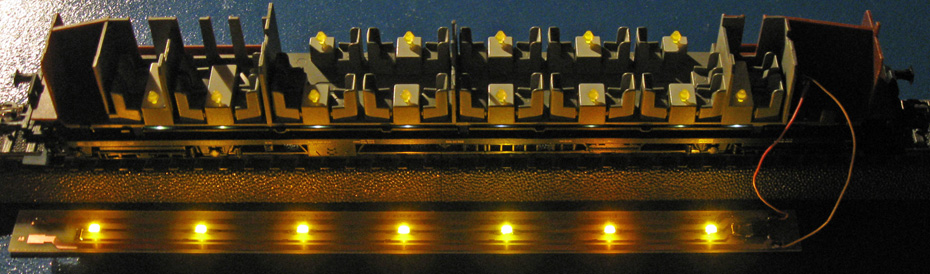

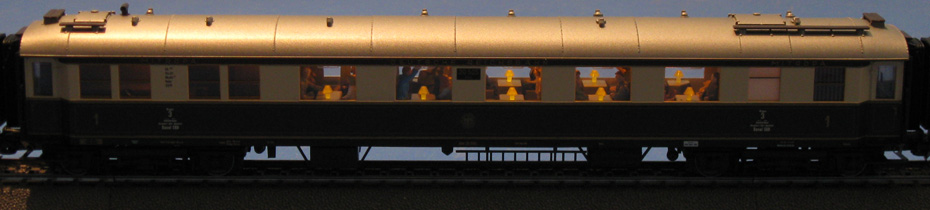

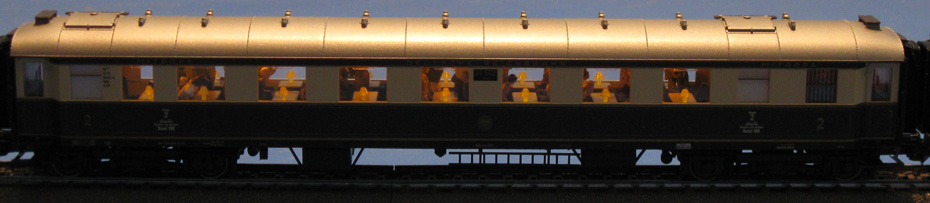

14. Die Personenwagen 7 Einer der fertig umgerüsteten Personenwagen mit zusätzlicher Deckenbeleuchtung. |
|||||||||||||||
 |
|||||||||||||||
|
15. Der Speisewagen Der fertig umgerüste Speisewagen mit Deckenbeleuchtung. Die Deckenbeleuchtung macht die mitfahrenden Passagiere erst sichtbar. |
|||||||||||||||
 |
|||||||||||||||
|

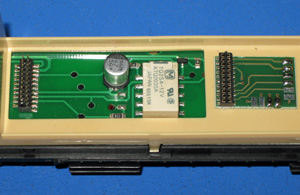

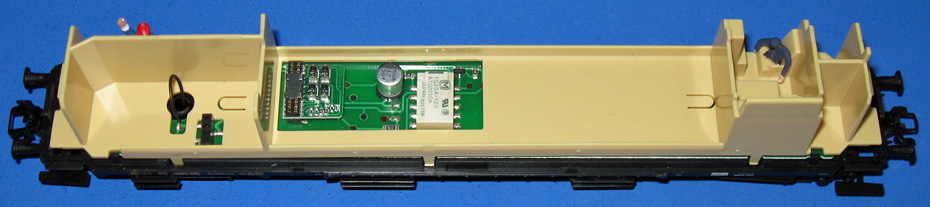

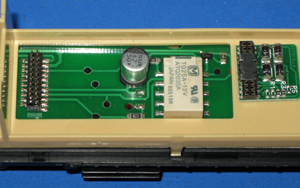

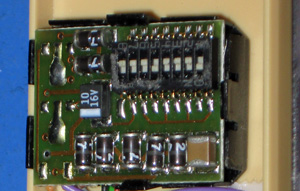

16. Der Gepäckwagen 1 Im Gepäckwagen befindet sich die Steuerpaltine für den ganzen Zugverband, Märklin hat hier wirklich was gedacht. |
|||||||||||||||
 |
 |
 |
|||||||||||||
|

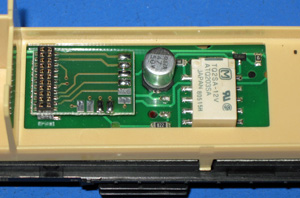

17. Der Gepäckwagen 2 Das im Gepäckwagen auf der Steuerpaltine befindliche Bauteil entfernen, nur abzeihen. |
18. Der Gepäckwagen 3 Die mitgelieferte Anschlußplatine mit den Lötstellen für die Decoderkabel braucht >> |
19. Der Gepäckwagen 4 nur auf gesteckt zu werden, bitte achten sie hierbei besonders auf die Stiefte der Platine. |
|||||||||||||
 |
 |
 |
|||||||||||||
|

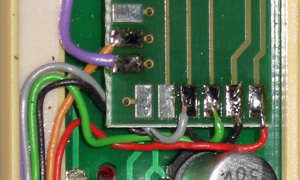

20. Der Decoder 1 Märklin hat dafür gesorgt das nur ein c96 zum Schalten verwendet werden kann. |
21. Der Decoder 2 Der Knackpunkt ist das Lila farbene Kabel und seine spezielle Funktion. |

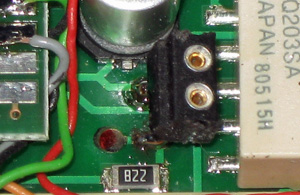

22. "Steckdose" 1 Um das Einstecken der Endbeleuchtung zu erleichtern kann ein Stück IC-Sockel auf >> |
|||||||||||||
 |
 |
 |
|||||||||||||
|

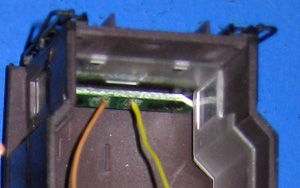

23. Endbeleuchtung >> der Adapterplatine angelötet werden. Hier die Kabel der Endbeleuchtung. |

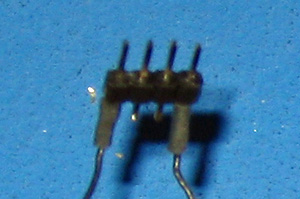

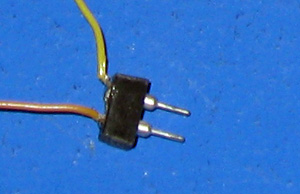

24. "Stecker" 1 Das Gegenstück, ein Stück IC-Fassung als Stecker der Endbeleuchtung. |
25. "Stecker" 2 Auch von Märklin wird ein Stück IC-Fassung für die Steckverbindung verwendet. |
|||||||||||||
 |
|||||||||||||||
|
26. Gepäckwagen Oberlicht Rechts in Höhe des Oberlichts ist auf der mittleren Bahn eine Unterbrechung zu sehen, hier ist eine LED auf der Rückseite verbaut. |
|||||||||||||||
 |
|||||||||||||||
|

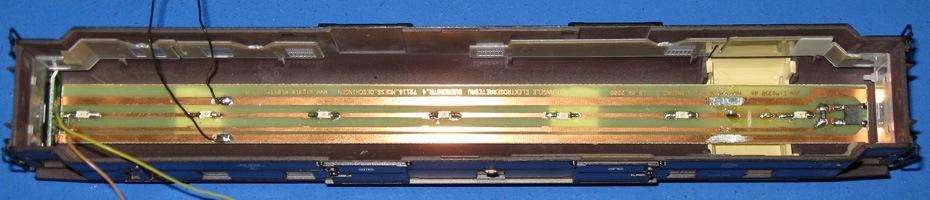

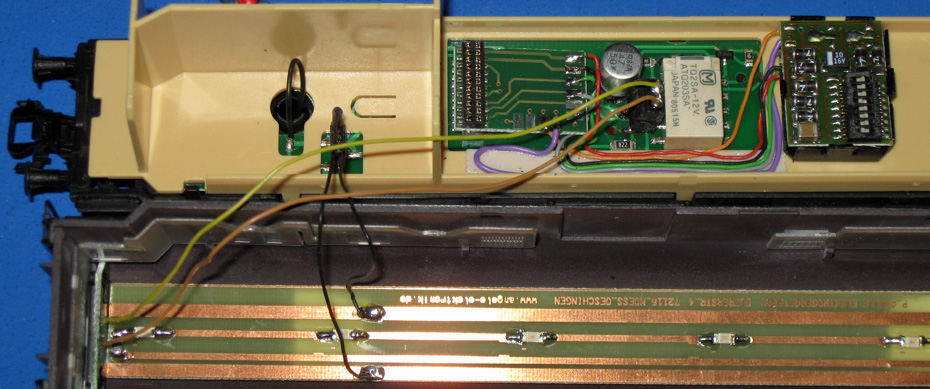

27. Gepäckwagen 6 Übersicht des fertig verkabelten und angeschlossenen Gepäckwagens. |
|||||||||||||||
 |
|||||||||||||||
|
28. Platine befestigen 1 Um die Wöllbung des Deches aus zu geleichen emfiehlt es sich ein etwas höheres Doppelklebeband zu verwenden. |
|||||||||||||||
 |
|||||||||||||||
|

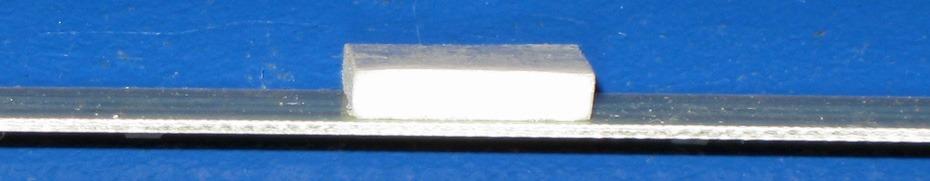

29. Platine befestigen 2 Hier überdeutlich zu erkennen, die Platinenstärke beträgt 1,0 mm, die Stärke des Soft-Doppelklebebandes beträgt etwa 7,0 mm. |
|||||||||||||||
 |
 |
 |
|||||||||||||
|

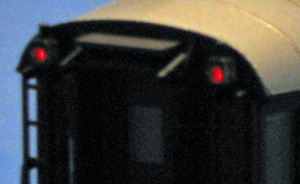

30. Das Endlicht Die original Märklin Endbeleuchtung mit den wirklich schönen Laternen. |

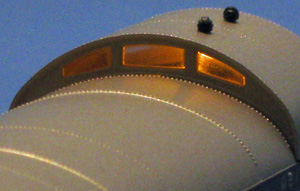

31. Das Oberlicht Durch die eine auf der Rückseite der Platine angebrachten LED ist es auch hier schön hell. |

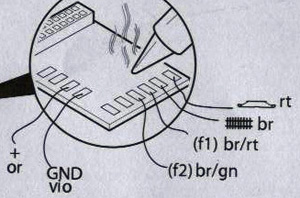

32. Decoder Anschluß Eine Originalkopie des von Märklin mitge- lieferten Anschlußplanes. |
|||||||||||||
 |
|||||||||||||||
|
33. Der Gepäckwagen Der im Gepäckwagen verbaute Widerstand hat einen etwas höheren Wert, die Beleuchtung ist dezenter als in den Personenwagen. |
|||||||||||||||
 |
|||||||||||||||
|

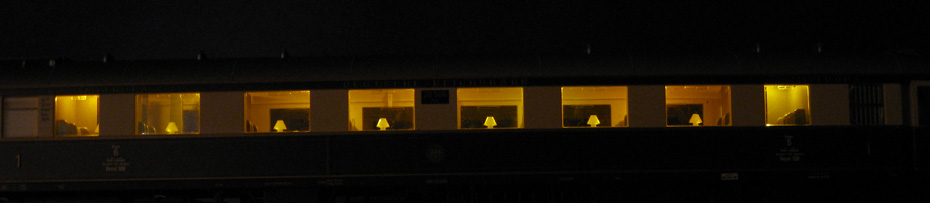

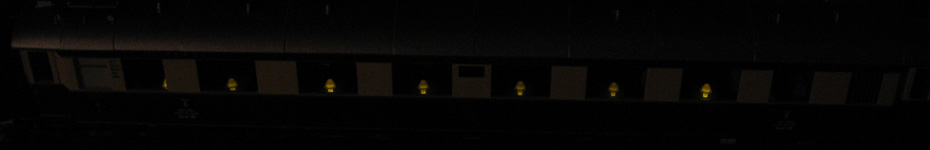

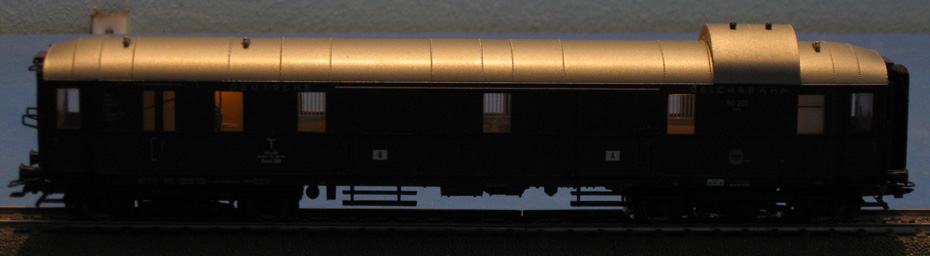

34. Originalbeleuctung Märklin selbst hat nach den Erfahrungen der ersten Serie des "Rheingold" selbst bemerkt das die Tischbeleuchtung alleine zu wenig ist. |
|||||||||||||||
 |
|||||||||||||||
|

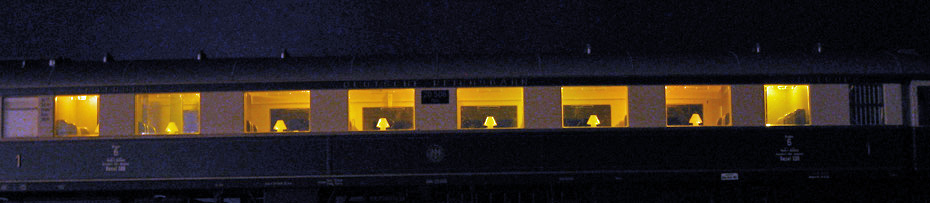

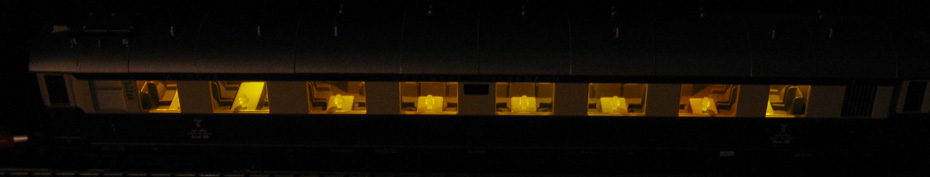

35. Originalbeleuctung mit Deckenbeleuchtung 1 Mit der nachgerüsteten Deckenbeleuchtung kommt das "Rheingold" Modell dem Original sehr nahe. |
|||||||||||||||
 |
|||||||||||||||
|
36. Originalbeleuctung mit Deckenbeleuchtung 2 Weder die Platine noch die Kabel der nachgerüsteten Deckenbeleuchtung sind zu erkennen, selbst von leicht schräg unten nicht. |
|||||||||||||||
 |
|||||||||||||||
|
37. Originalbeleuctung mit Deckenbeleuchtung 3 Das selbe Bild wie Nummer 36 nur zusätzlich aufgehellt |
|||||||||||||||
