Einbaubeispiele nach Typen "Mä. 43258 & 43259" " Berlin-Hamburg Zug " Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
|||||||||||||
|
Platine "S", Kupp. Stromleitend, Endlicht & Decoder ESU 53621 mit 7319 und NEM-Schacht 362 |
|||||||||||||
|
Platine "S" Anleitungen |
|||||||||||||
 |
|||||||||||||
|

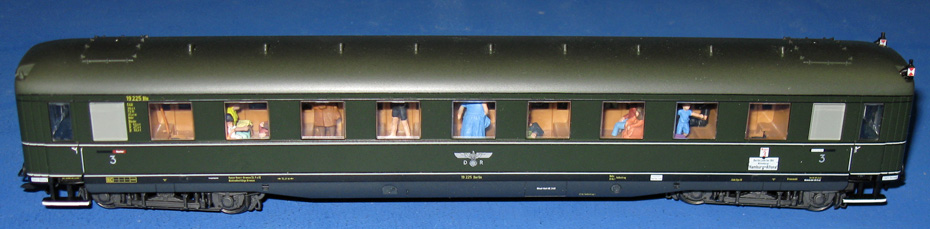

1. Der Wagenverband Die fünf Wagen sind von Märklin im konstruktiven Aufbau her genauso gefertigt wie der "Rheingold" und somit auch so zu öffnen. |
|||||||||||||
 |
 |
 |
|||||||||||
|
2. Die Kupplung 1 Grundvoraussetzung das nur ein Schleifer je Wagenverband benötigt wird sind >> |

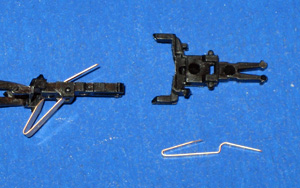

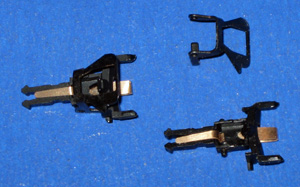

3. Die Kupplung 2 stromleitende Kupplungen. Vorhandenen Kup- plungen können umgebaut werden. >Detail< |

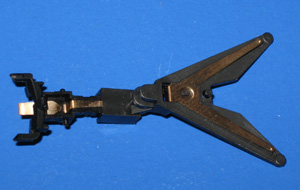

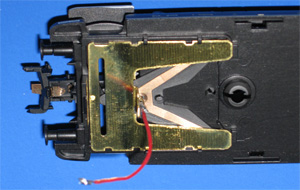

4. Die Deichsel 1 Hier eine umgebaute Deichsel mit Märklin 7319. >Detail< |
|||||||||||
 |
 |
 |
|||||||||||
|
5. Die Deichsel 2 Der Deichselhalter muß bei Verwendung von Märklin 7319 nicht geändert werden. |

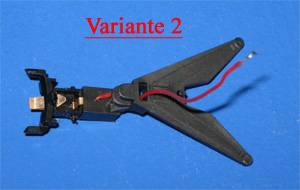

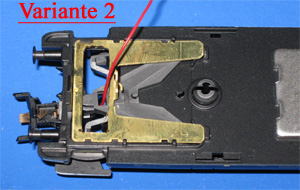

6. Die Deichsel 3 Hier eine umgebaute Deichsel ohne Märklin 7319. >Detail< |
7. Die Deichsel 4 Ohne Märklin 7319 muß der Deichselhalter geändert werden. |
|||||||||||
 |
|||||||||||||
|

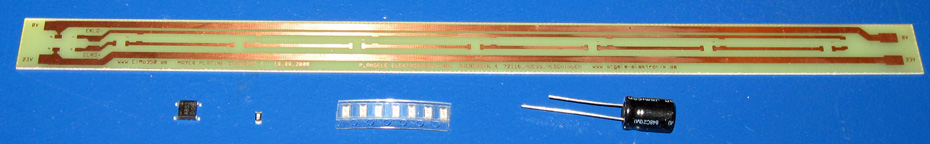

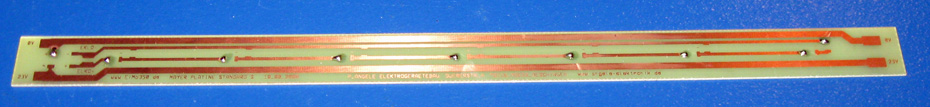

8. Die Beleuchtungsplatine 1 Zum Einbau kommt eine Platine "S" hier der Bausatz zum selber löten, sie können auch fertig aufgebaute bekommen in meinem >Shop< . |
|||||||||||||
 |
|||||||||||||
|

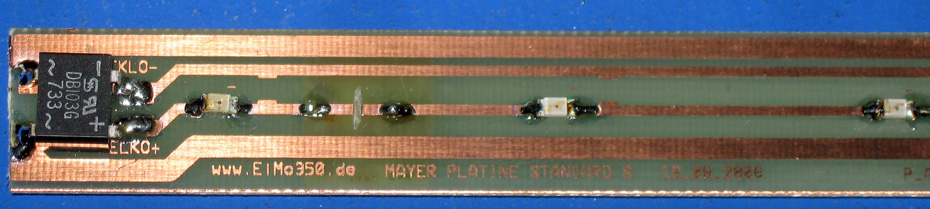

9. Die Beleuchtungsplatine 2 Diese Bild zeigt den ersten Arbeitsgang beim selber löten einer Platine, man setzt für alle Bauteile einen Lötpunkt. >Detail< . |
|||||||||||||
 |
|||||||||||||
|

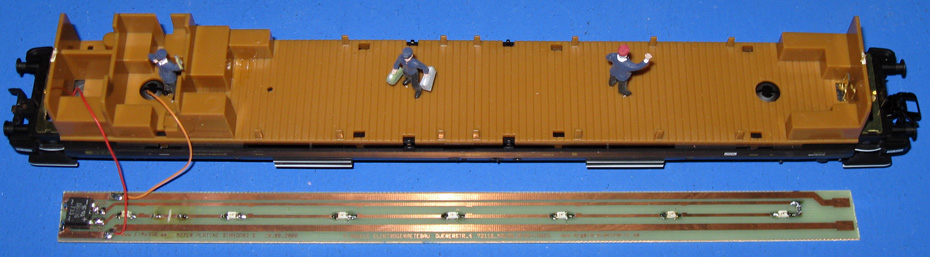

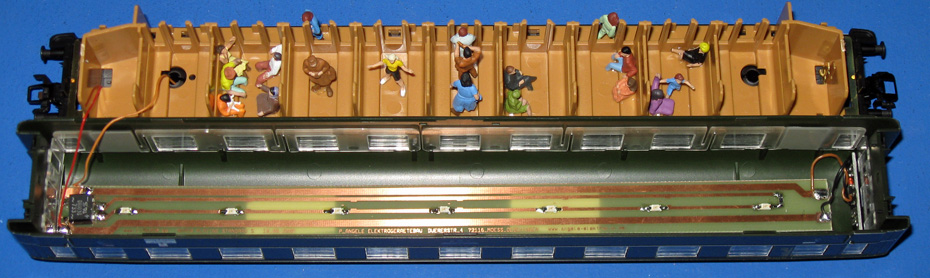

10. Platinen Einbau 1 Die Kabel werden an der fertigen Platine angelötet, anschliesend wird die Platine im Dach befestigt. |
|||||||||||||
 |
 |
 |
|||||||||||
|

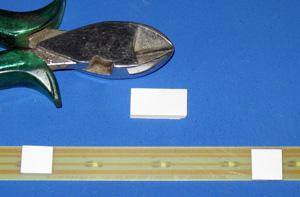

11. Platinen Einbau 2 Auf der Rückseite der Platine werden zwei Würfel Soft-Doppelklebeband angebracht. |

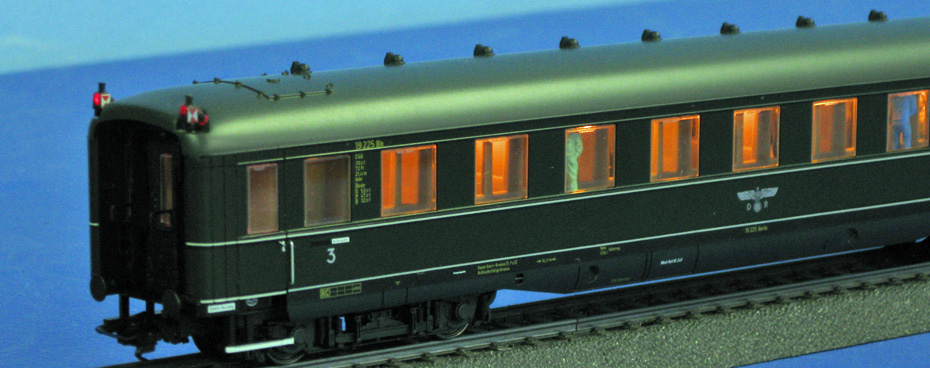

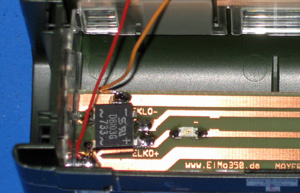

12. Platinen Anschluß 1 Bei diesem Wagen handelt es sich um den Endwagen mit eingebautem Endlicht, >> |
13. Platinen Anschluß 2 bedeutet, man benötigt nur eine stromleitende Kupplung in Richtiung Lokomotive. |
|||||||||||
 |
|||||||||||||
|

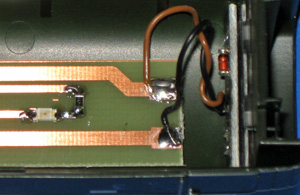

14. Platinen Anschluß 3 Je nach Einbaurichtung wird der Pluspol (Mittelleiter), Minuspol (Schwellen) und die Kupplungen Pluspol auf der Platine angelöten. |
|||||||||||||
 |
|||||||||||||
|

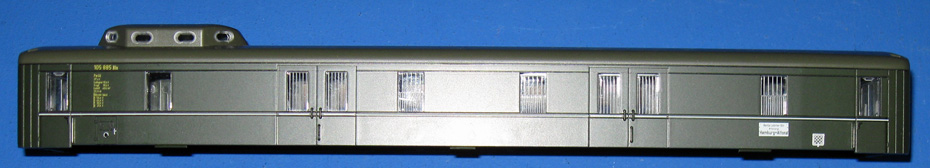

15. Der Gepäckwagen Die Besonderheit dieses Gepäckwagens ist das Oberlicht, hierfür wird eine etwas andere Platine benötigt als beim "Rheingold" Gepäckwagen. |
|||||||||||||
 |
|||||||||||||
|

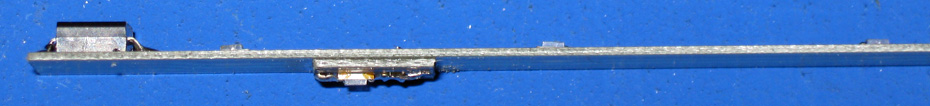

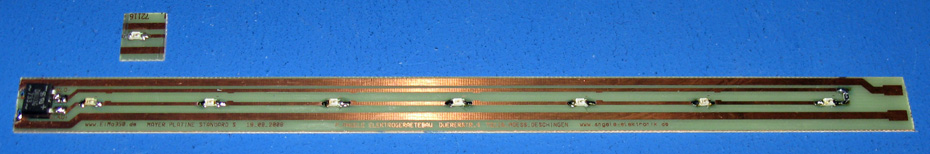

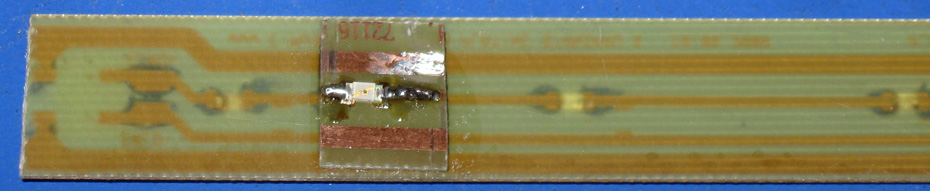

16. Platine Gepäckwagen 1 Um eine bessere Ausleuchtung zu erzielen wird ein zusätzliches Platinenstück mit LED auf der Rückseite der Hauptplatine angebracht. |
|||||||||||||
 |
|||||||||||||
|
17. Platine Gepäckwagen 2 Die LED-Leiterbahn der Hauptplatine ist an einer Stelle zu trennen, rechts & links davon zwei 0,5mm Löcher bohren und zwei Drähte einlöten. |
|||||||||||||
 |
|||||||||||||
|
18. Platine Gepäckwagen 3 Die Löcher der Hauptplatine müssen passgenau zu den Löchern der kleinen Platine auf der Rückseite gebohrt sein. |
|||||||||||||
 |
|||||||||||||
|
19. Platine Gepäckwagen 4 Das Platinchen wird auf die Drähte der Haupplatine gesteckt und verlötet, der >Widerstand< der ganzen Platine hat weniger Ohm. |
|||||||||||||
 |
|||||||||||||
|
20. Platine Gepäckwagen 5 Die Kabel Pluspol (Mittelleiter), Minuspol (Schwellen) und die Kupplungen Pluspol auf der Platine anlöten und die Platine im Dach befestigen. |
|||||||||||||
 |
|||||||||||||
|

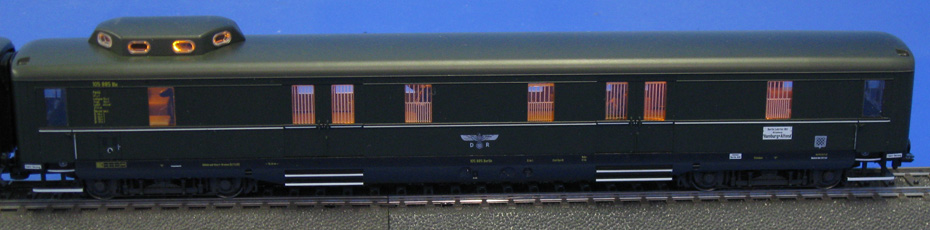

21. Der fertge Gepäckwagen Bitte achten sie beim aufsetzten des Daches auf das Fahrgestell besonders auf die Kabel diese sollten nicht sichtbar sein |
|||||||||||||
 |
|||||||||||||
|

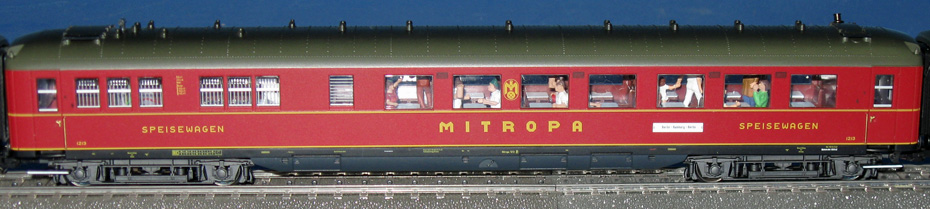

22. Der Speisewagen Dieser Wagen läuft in der Mitte des Wagenverbandes und ist somit perfekt geeignet um den Schleifer sowie den Decoder auf zu nehmen. |
|||||||||||||
 |
|||||||||||||
|

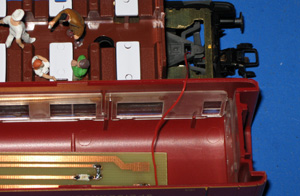

23. Der Speisewagen Platine Die Beleuchtung diese Wagenverbandes ist über einen Decoder schaltbar. Bei den verbauten Platinen sollte kein Elko eingebaut sein. >Detail< |
|||||||||||||
 |
 |
 |
|||||||||||
|

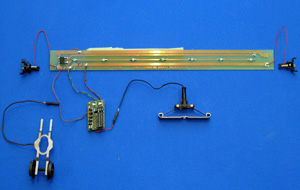

24. Das Anschlußschema Egal welcher Decoder auch eingebaut wird, die Anschlußweise ist im Grunde die selbe. |

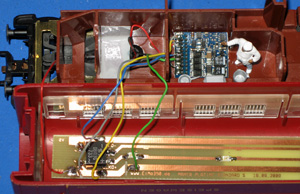

25. Decoder 1 Hier wird eine ESU Schaltdecoder verbaut, mit den Funktionen F1 & F2. |
26. Die Kupplungen Als Mittelwagen braucht der Speisewagen zwei stromleitende Kupplungen. |
|||||||||||
 |
 |
 |
|||||||||||
|

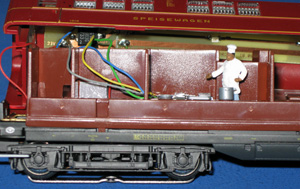

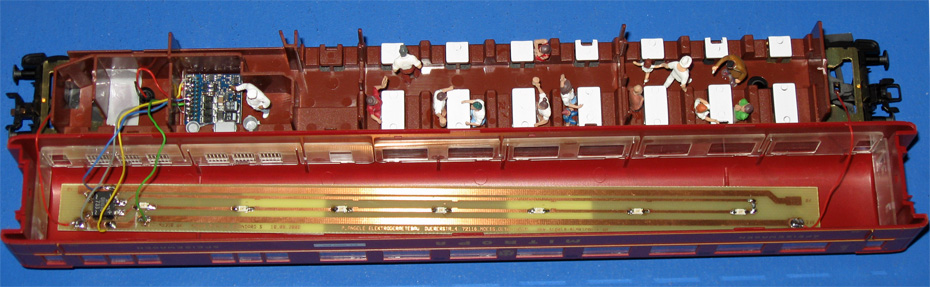

27. Decoder 2 Der Decoder wird in der Küche eingebaut, so ist er von aussen nicht sichtbat. |

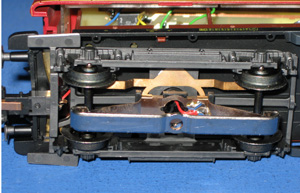

28. Der Schleifer Am Speisewagen wird auch der Schleifer eingebaut, optimal für den Decoder. |
29. Decoder 3 Sollte es durch den Einbau eines Schalt- decoders zum Wellen der Beleuchtung >> |
|||||||||||
 |
|||||||||||||
|

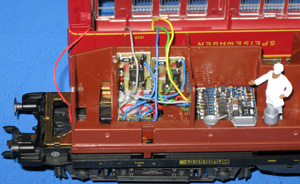

30. Decoder 4 kommen, kann dies durch den Einbau eines Relais pro Schaltausgang (F1 / F2 / F3 / F4) gemidert bzw. unterbunden werden. >Detail< |
|||||||||||||
 |
|||||||||||||
|

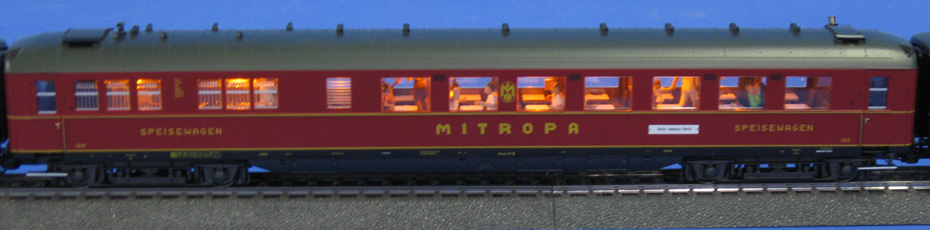

31. Der fertige Speisewagen Durch den optimalen Einbau des Decoders in der Küche ist der Koch zu sehen, der Decoder genauso wie die Kabel sind nicht zu erkennen. |
|||||||||||||
 |
|||||||||||||
|

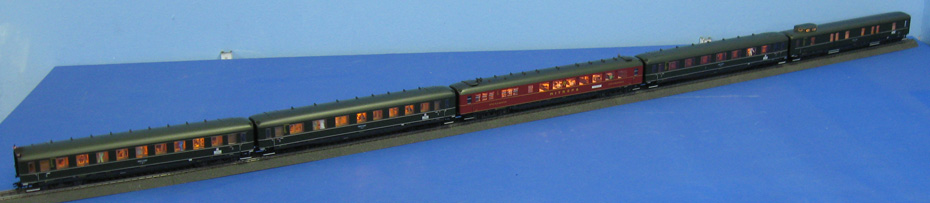

32. Der "Berlin - Hamburg" Wagenverband Der Einbau eines Decoders hat zwei Seiten, es spart Energie und zu Anderen erfordert es saubere Gleise, weil keine Elko´s verbaut werden können. |
|||||||||||||
