Bau U-Boot Lackierung

" IJN I-400 "

Inhaltsverzeichnis

Rumpf

Turm

Flugzeuge & Waffen

Inhaltsverzeichnis

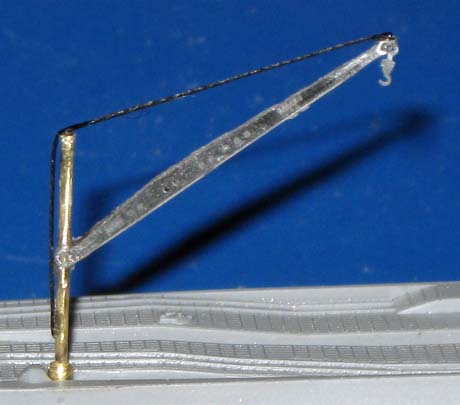

Antennen & Kran

Reling & Lackierung

Beschriftung & Matrosen

Antennen & Kran

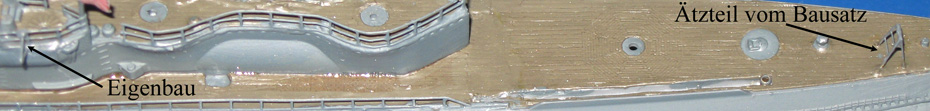

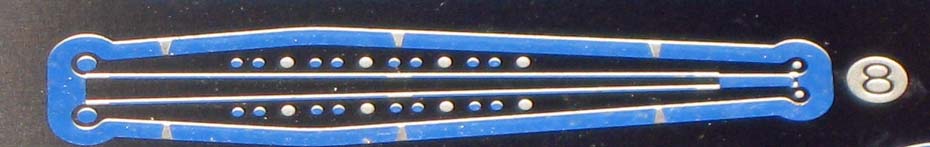

2. Der Träger am Turm sowie der Endpunkt am Heck für die kleine Anlage fehlen im Bausatz, der Stützträger am Heck ist als Ätzteil dabei.

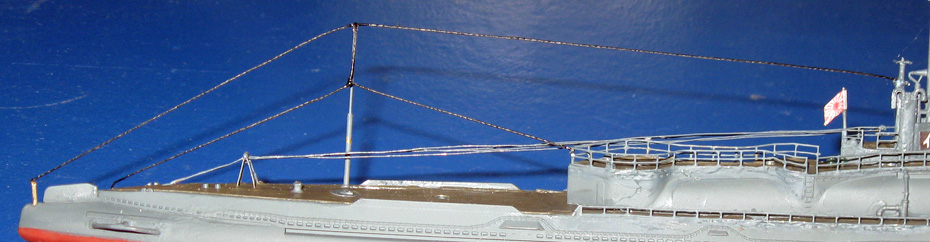

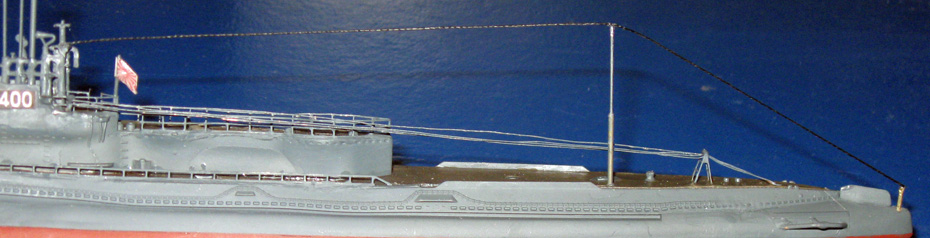

3. Die kleine Antennenanlage reicht vom Turm über einen Stützträger am Heck bis zum Ende des U-Bootes und ist stationär.

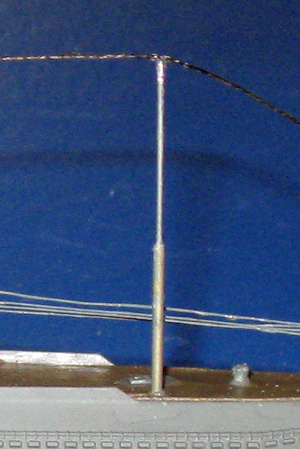

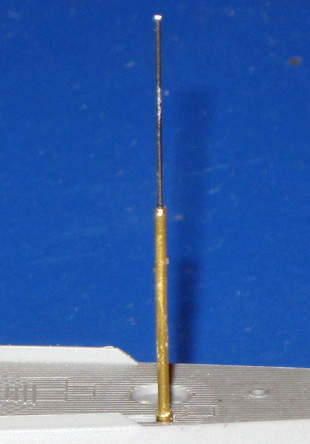

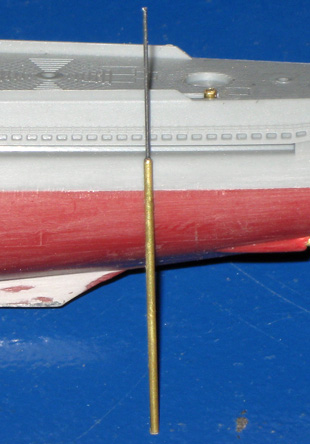

4. Die große Anlage hat zwei Kabel die auf Höhe des einziehbaren Mastes durch ein weiteres Kabel miteinander verbunden sind.

Reling & Lackierung

9. Die Relingteile sind von der Firma Saemann  Art.: 3031, 3032, 3033, auf der Ätzteilplatine vom Bausatz ist keine Reling enthalten.

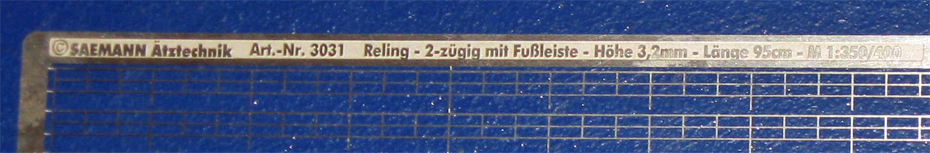

10. Die Reling am Turm und auf dem Hangardeck sind von Saemann Artikel 3031. Rundungen können mit Bohrern gebogen werden.

11. Die Reling vom Hauptdeck besteht aus Teilen von verschieden hohen Abschnitten der Saemann Artikel Reling 3032 und 3033.

12. Sehr wichtig beim befestigen der Reling, egal in welcher Höhe auch immer, die Fussleiste sollte druchgehend am Deck verklebt werden.

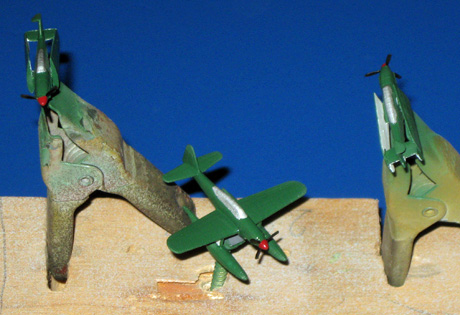

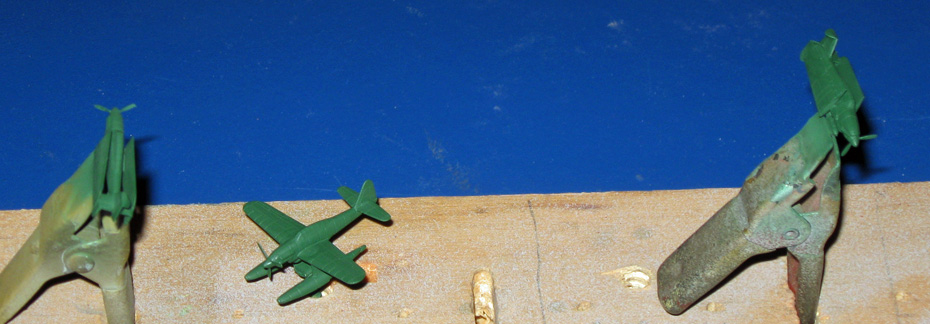

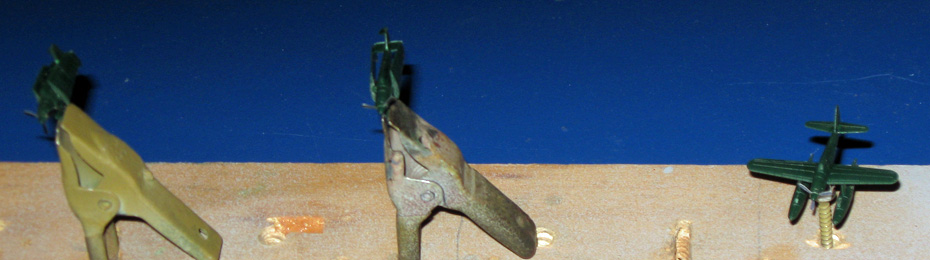

13. Die drei Flugzeuge für I-400 zusammengebaut auf ihren Lackierhalterungen noch im grün vom Bausatz.

14. Als Grundfarbe bei allen IJN-Flugzeugen verwende ich Revel 48 "Seegrün". Das ganze Modell wird mit der Grundfarbe lackiert.

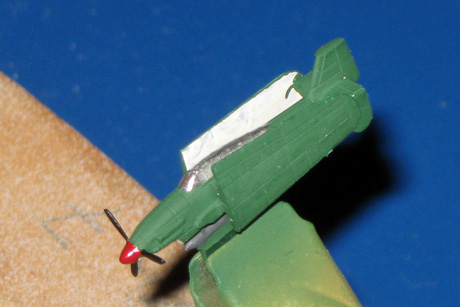

15/16. Die Unterseite ist mit Revell 371 "Hellgrau", die Propeller mit R-302 "Schwarz" und die Nase mit R-36 "Kaminrot" lackiert.

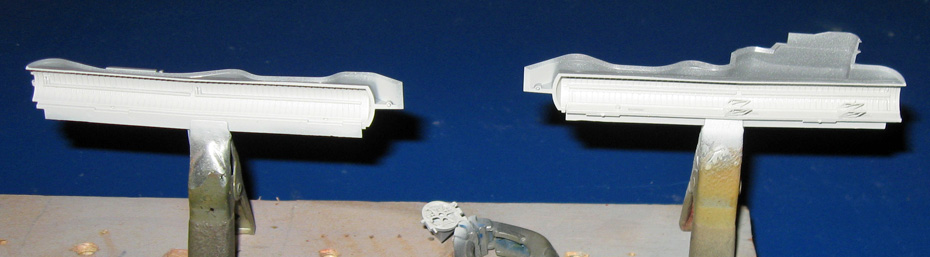

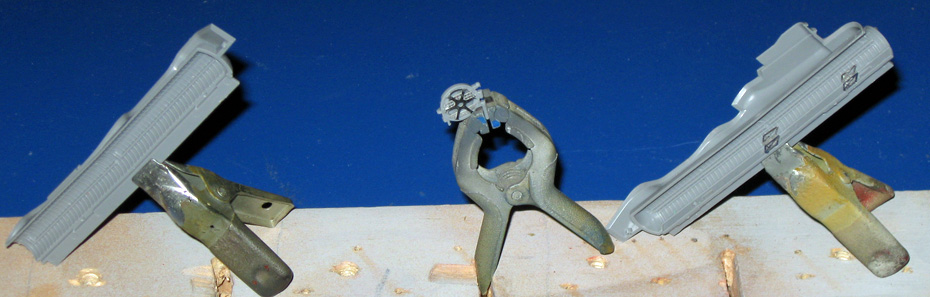

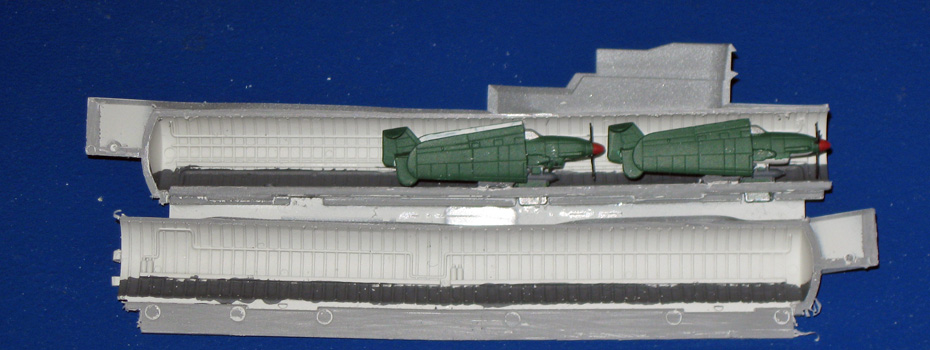

17. Der Hangarbereich sowie das Tor zum Hangar auf ihren Lackierhaltern. Transportwagen für zwei Flugzeuge sind eingebaut.

18. Als Grundfarbe habe ich mich für den hellen und größeren Teil vom Hangar entschieden. Die Farbe ist Revel 371 "Hell-Grau".

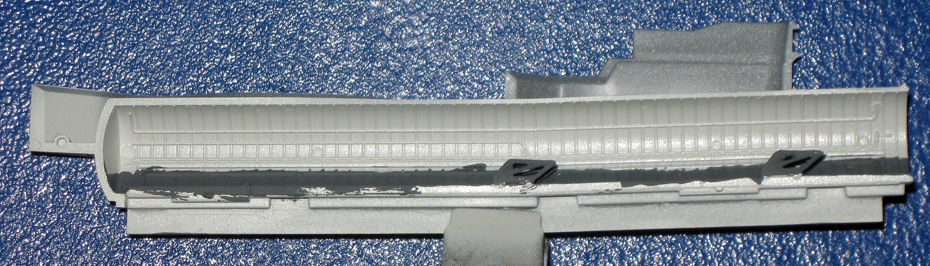

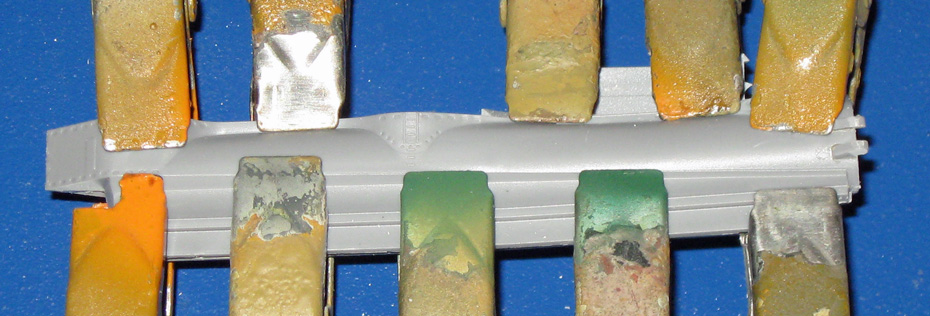

19. Das untere Drittel vom Hangar ist dunkler lackiert, hierfür habe ich Revell 79 "Blau-Grau" verwendet. (Siehe hier).

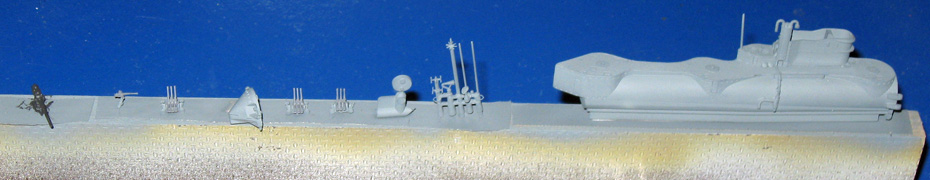

20. Die Abzeichen und Beschriftungen der Hangarflugzeuge sind im "Fundus 1-350 IJN" gelandet, man würde sie sowieso nicht sehen..

21. Der Hangar ist das einzige Bauteil das vor der Lackierung des U-Bootes schon innerlich komplett fertig gestellt ist.

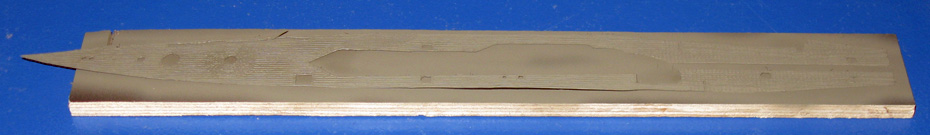

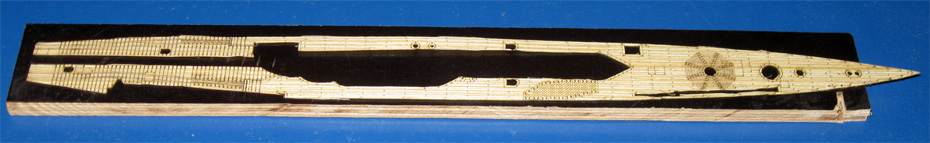

22. Das Holzdeck für das Deck des U-Bootes im Lieferzustand, sieht toll aus entspricht aber der Farbgebung nach nicht dem Original.

23. Die Farbmischung vom scheinbar Originalfarbton habe ich aus dem Netz. Das Mischungverhältnis siehe Bild 25.

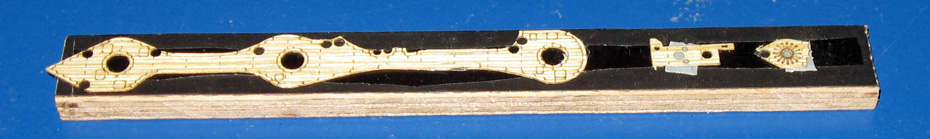

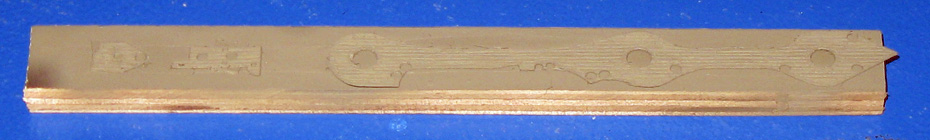

24. Das Holzdeck vom Hangardeck und die beiden Teile für den Turmbereich, die Teile sind sehr passgenau.

25. Alle Farbnummern beziehen sich auf Revellfarben. Zwei Teile 74 (Geschützgrau), ein Teil 85 (Braun) und ein Teil 381 ( Braun).

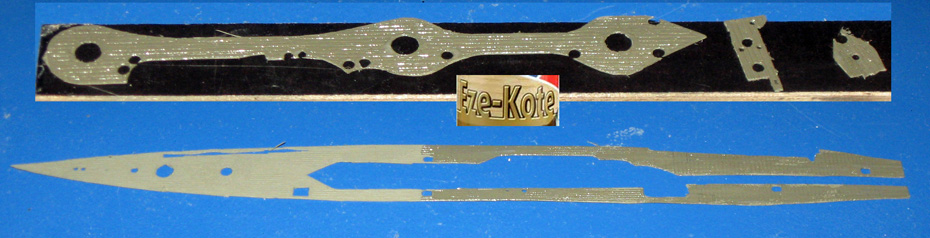

26. Versiegelt ist das gesamte Holzdeck nach der Lackierung mit EZE Kote-1. Bei so dünnem Material ist Wasserbeständigkeit entscheident.

27. Das lackierfertige Modell auf dem Lackierhalter ohne Holzdeck und jegliche Aufbauten. Deutlich zu erkennen der Rumpf ist angeschliffen.

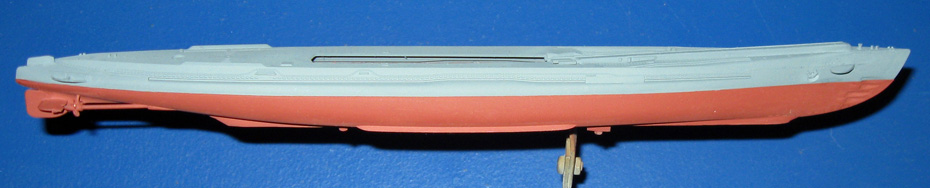

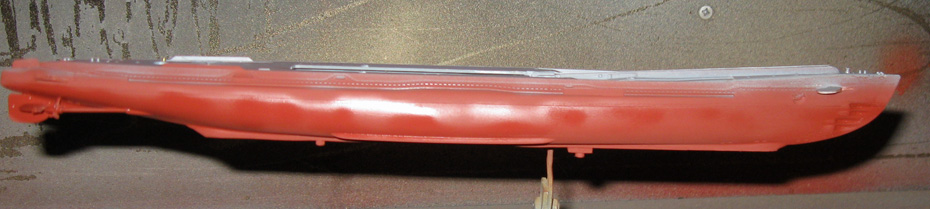

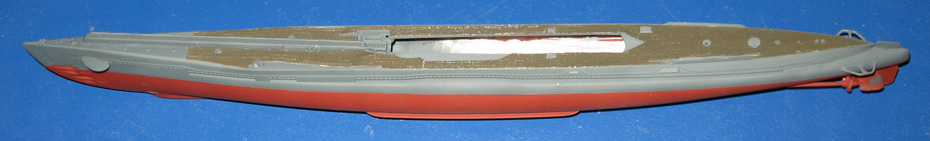

28.  Als Erstes habe ich das Boot komplett mit Blau-Grau (Revell 79) lackiert, anschliesend das Unterwasserschiff mit "Ziegelrot" (Revell 37).

29. Nach Abschluss der Farblackierung bekommt der Rumpf nach dem abtrocknen die ersten Schutzschicht mit Klarlack Matt (Revell 02).

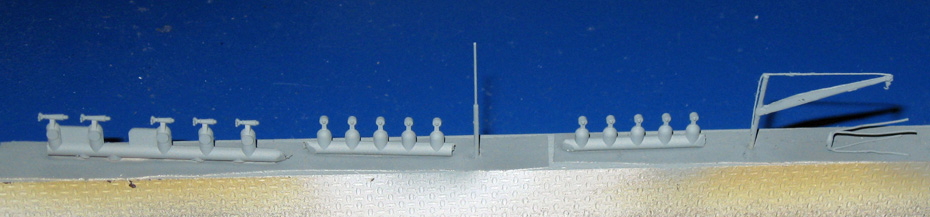

30. Nach der Farblackierung bekommen auch alle noch nicht angebauten Teile eine erste Schutzschicht mit Klarlack Matt (Revell 02).

31. Nach Abschluss der Grundlackierung bedeutet das alle Teile mit  ihre Grundfarbe lackiert sind. Eventuelle Tarnmuster lackiere ich danach.

32. Das eigendlich selbstklebende Holdeck habe ich zusätzlich mit Plastikkleber fixiert. Mit Sekundenkleber ist kein Ausrichten mehr möglich.

33. Die Reling vom Hangar sowie vom Turm habe ich vor dem einbauen des Bauteils angeklebt, die Zugänglichkeit war einfach besser.

Beschriftung & Matrosen

34/35. Die Pilotenhaube ist in Chrom 1790 von Modell Master lackiert, durch den Klarlack zum Schluss ermattet die Farbe leicht.

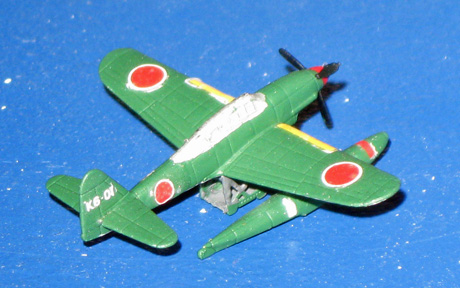

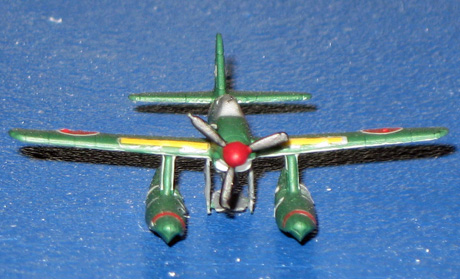

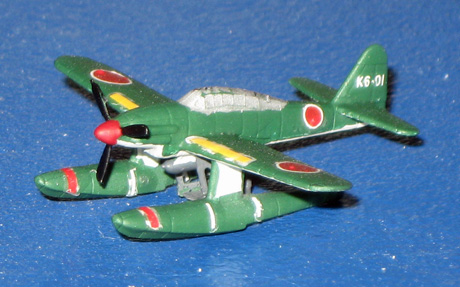

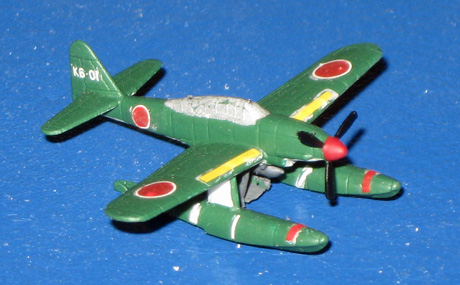

36/37. Die Beschriftung für die Flugzeuge ist sehr detailliert auf dem Decalbogen enthalten, aber auch sehr filigran.

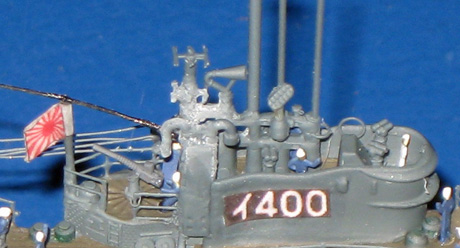

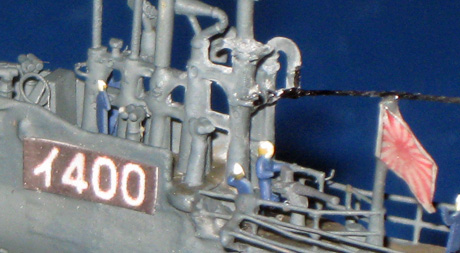

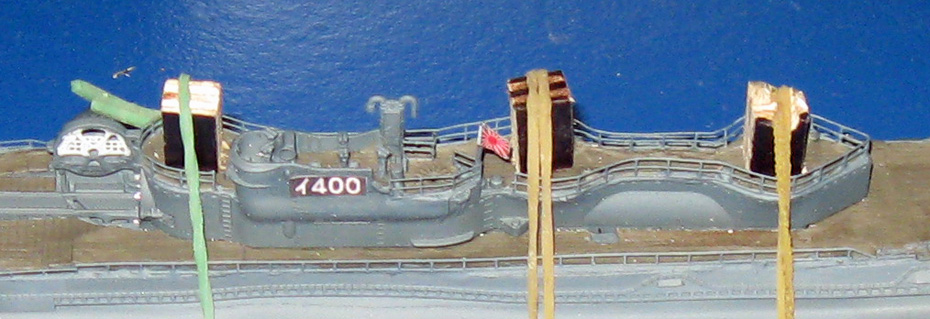

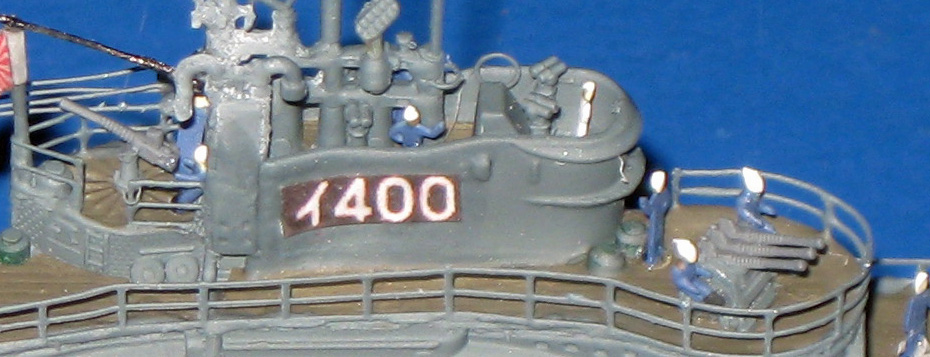

38/39. Die Beschriftung "I-400" sowie die IJN-Fahne sind gedruckt, die Decal vom Bausatz waren zu dünn.

40. Die Besatzung von meinem I-400 besteht nur aus Kunststoff-Figuren, im Maßstab 1:350 sind 3D Figuren nicht praktikabel (zu empfindlich).

41. Der Körper der Figuren ist in Revell 56 "Blau" lackiert, der Kopf in Revell 4 "weiß" und die Stiefel in Revell 302 "Schwarz".

42. Die Japanische Fahne die laut Bauanleitung unter der U-Bootkennung "I-400" sein soll fehlt bei allen Original-Bilder (Siehe hier).

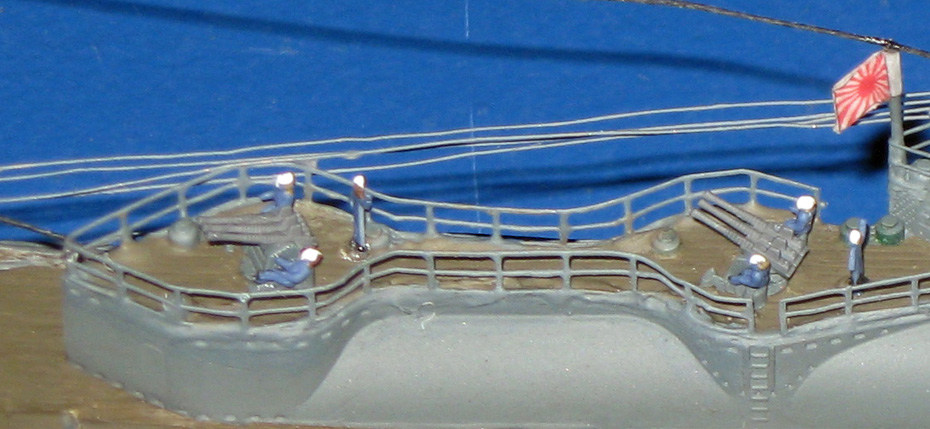

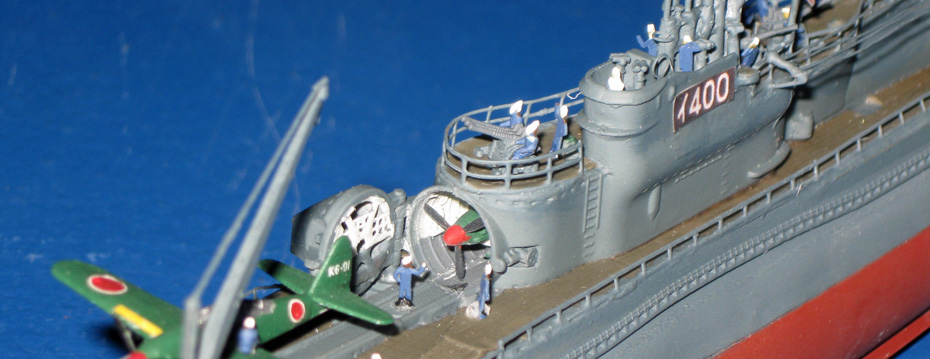

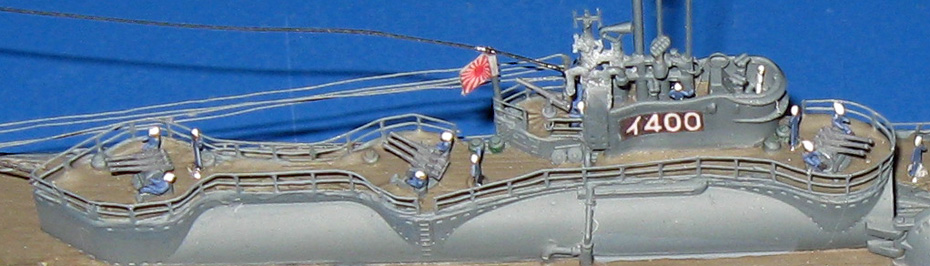

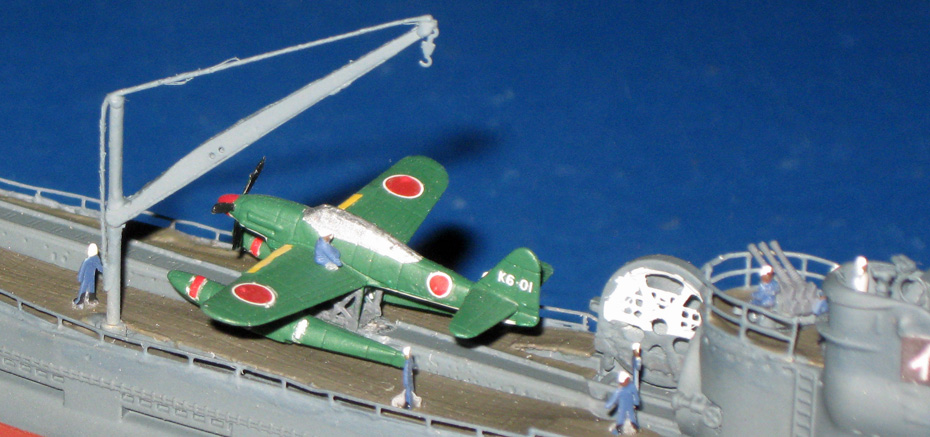

43. Jedes Flak-Geschütz auf dem Hangardeck ist mit zwei sitzenden Matrosen und einem stehenden Geschützleiter besetzt.

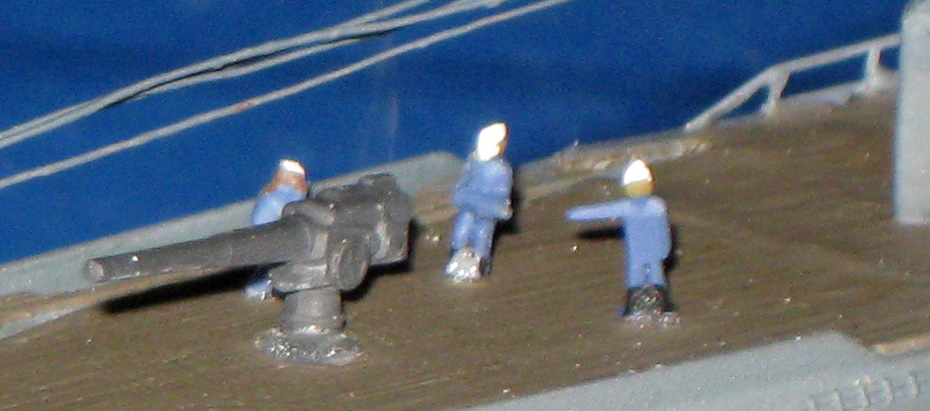

44. Das Personal am 14cm Geschütz auf dem Achterdeck besteht aus einem Ladekanonier mit Granate (mittig) und zwei Matrosen.

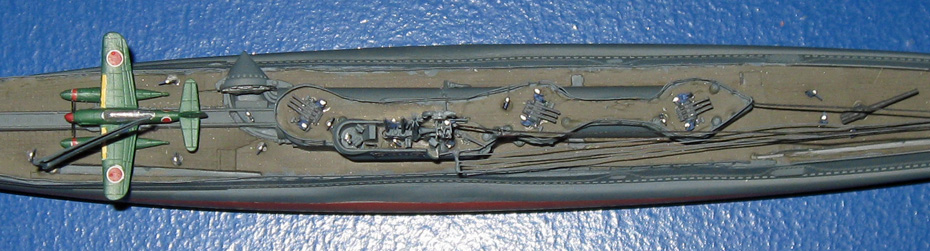

45. Die gesamte Besatzung von meinem I-400 besteht aus 21 Matrosen und dem Kapitän.
