Einbaubeispiele nach Hersteller-Nummer " Mä. 4301/4302/4303 "
Die technischen Angaben und Werte beziehen sich auf das Wechselstromsystem, speziell der Marke Märklin. |
||||||||||||||
|
Platine "S" & Kupplung Stromleitend ohne 7319 mit NEM-Schacht 362 |
||||||||||||||
|
Platine "S" Anleitungen |
||||||||||||||
|
|
||||||||||||||
|

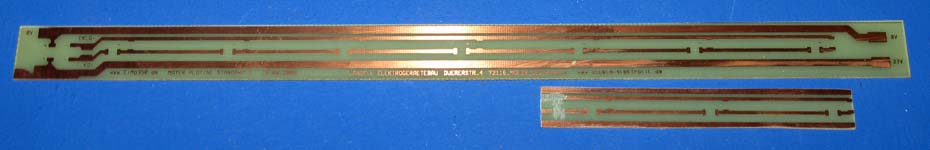

1. Platine für 4301 & 4302 1 Um die drei Wagen mit einer LED-Beleuchtung aus zu rüsten werden zwei >Platinen "S" < benötigt. |
||||||||||||||
 |
||||||||||||||
|

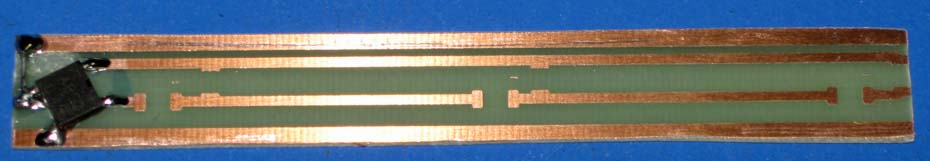

2. Platine für 4301 & 4302 2 Wenn eine Platine "S" geteilt wird, muss eine Platine leicht geändert werden, um den Brückengleichrichter zu platzieren. >Detail Bild 17< |
||||||||||||||
 |
 |
 |
||||||||||||
|

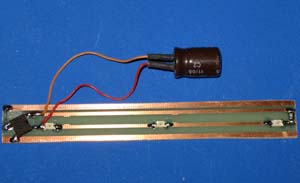

3. Platine für 4301 & 4302 3 Die fertig geändert und bestücke Platine für den Märklin Wagen 4301. |

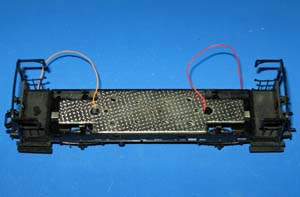

4. Wagen Mä. 4301 1 Die Massezuleitung bei diesen Wagen kann vom Wagenboden genommen werden, >> |
5. Wagen Mä. 4301 2 einfach an der Unterseite ein Kabel anlöten, isolieren und in den Innnenraum führen. |
||||||||||||
 |
 |
 |
||||||||||||
|

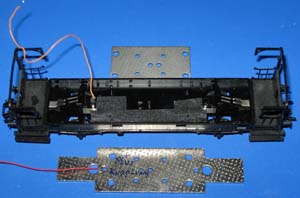

6. Wagen Mä. 4301 3 Die oberste Metallplatte verbindet die Metall- laschen der Kupplungsdeichseln, es genügt >> |
7. Wagen Mä. 4301 4 an dieser Platte ein Kabel an zu löten, um den Mittelleiterstrom (Plus) an die Platine zu leiten. |
8. Wagen Mä. 4301 5 Der Pluspol kommt vom Schleifer, dieser ist am Gepäckwagen befestigt. |
||||||||||||
 |
 |
 |
||||||||||||
|

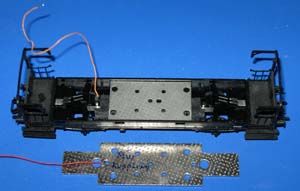

9. Wagen Mä. 4301 6 Durch die stromleitenden Kupplungen werden alle Wagen mit dem Pluspol versorgt. |
10. Wagen Mä. 4301 7 Die Kupplung wird nur in die Deichsel ein- gesteckt, ein umbau der Deichsel ist nicht nötig. |

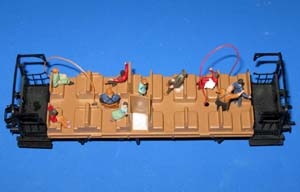

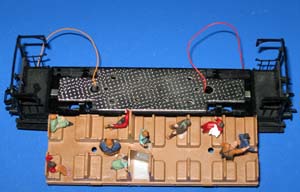

11. Wagen Mä. 4301 8 Das orange Kabel 0V (Masse) sowie das rote Kabel 23V (Plus) werden an die jeweilige >> |
||||||||||||
 |
 |
 |
||||||||||||
|

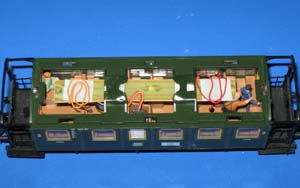

12. Wagen Mä. 4301 9 Leiterbahn der Platine gelötet. Der Elko wird mit Doppelklebeband fixiert. |

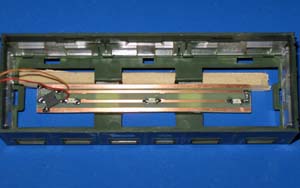

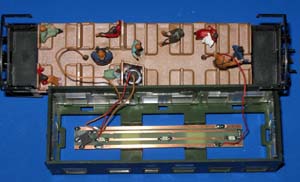

13. Wagen Mä. 4301 10 Die Platine wird ebenso mit Doppelklebeband im Wagenaufbau befestigt. |

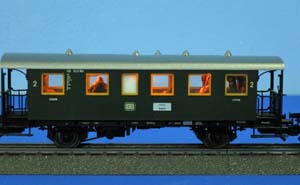

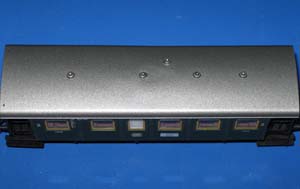

14. Wagen Mä. 4301 11 Das Dach braucht nur aufgelegt werden und mit einem leichten Drücker rastet es ein, fertig. |
||||||||||||
 |
 |
 |
||||||||||||
|

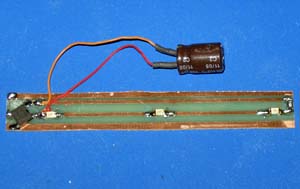

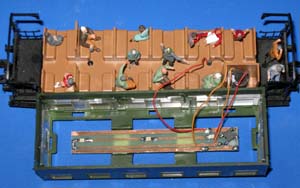

15. Wagen Mä. 4302 1 Die fertig geändert und bestücke Platine für den Märklin Wagen 4302. |
16. Wagen Mä. 4302 2 Der Umbau dieses Wagen ergolgt genauso wie der des 4301, nur braucht man zwei >> |

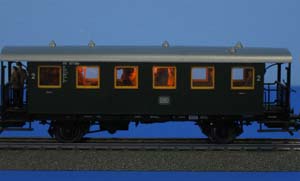

17. Wagen Mä. 4302 3 stromleitende Kupplungen, da dieser Wagen in der Mitte des Verbandes laufen soll. |
||||||||||||
 |
||||||||||||||
|

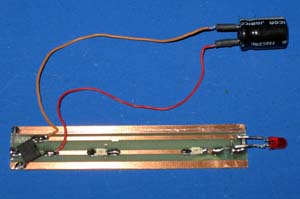

18. Platine für 4303 Gepäckwagen 1 Die Vorgehensweise ist die gleiche wie bei den anderen Wagen, nur ist dies kürzer und bekommt noch eine rote LED für die Endbeleuchtung. |
||||||||||||||
 |
||||||||||||||
|

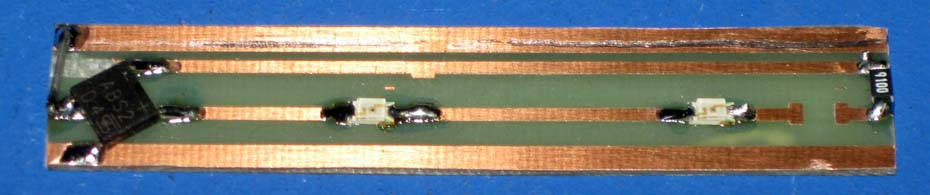

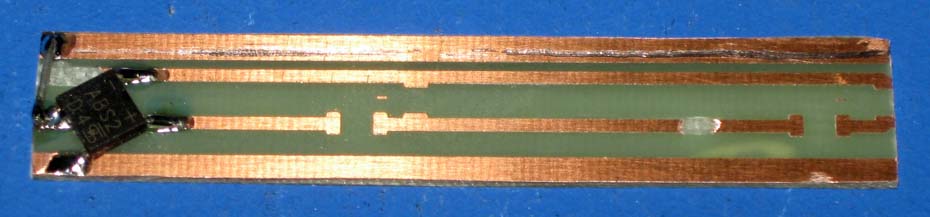

19. Platine für 4303 Gepäckwagen 2 Die Unterbrechung der mittleren Leiterbahn ist nötig um eine gleichmäßge Ausleuchtung zu erzielen, hier wird eine der Zwei LED aufgelötet. |
||||||||||||||
 |
||||||||||||||
|
20. Platine für 4303 Gepäckwagen 3 Der Widerstand dieser Platine ist so berechnet das die rote LED für die Endbeleuchtung keinen extra Widerstand braucht. |
||||||||||||||
 |
 |
 |
||||||||||||
|

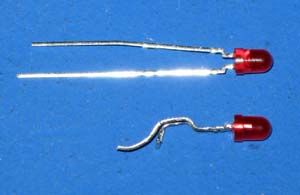

21. Platine für 4303 Gepäckwagen 4 Da die LED für die Endbeleuchtung nicht sichtbar ist, kann eine einfache Aus- >> |
22. Platine für 4303 Gepäckwagen 5 führung verbaut werden. LED für die Endbeleuchtung finden sie hier. >>LED<< |
23. Platine für 4303 Gepäckwagen 6 Die Helligkeit der Beleuchtung wird durch den verbauten >Widerstand < bestimmt. | ||||||||||||
 |
 |
 |
||||||||||||
|

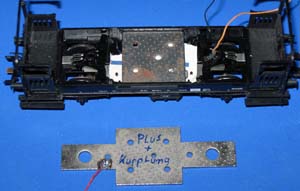

24. Platine für 4303 Gepäckwagen 7 Das Besondere am Gepäckwagen ist das hier der Schleifer angebaut ist. |
25. Platine für 4303 Gepäckwagen 8 Bei dem verbauten Schleifer handelt es sich um einen Märklin 7323. >Detail Bild 31-34< |

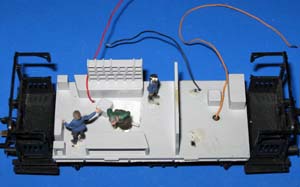

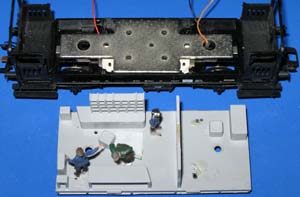

26. Platine für 4303 Gepäckwagen 9 Das orange Kabel 0V (Masse) sowie das rote Kabel 23V (Plus) werden an die jeweilige >> |
||||||||||||
 |
 |
 |
||||||||||||
|
27. Platine für 4303 Gepäckwagen 10 Leiterbahn der Platine gelötet, dazu wird das Kabel vom Schleifer auf die 23V Bahn gelötet. |
28. Platine für 4303 Gepäckwagen 11 Der Elko wird wie bei den anderen Wagen an einem freien Platz befestigt. |

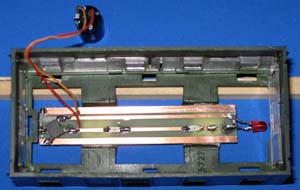

29. Platine für 4303 Gepäckwagen 12 Die verzogenen Plastikteile sind die Folge der alten Birnenbeleuchtung von Märklin. |
||||||||||||
 |
 |
 |
||||||||||||
|

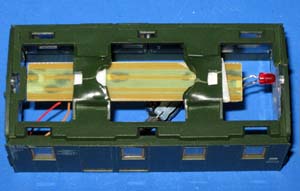

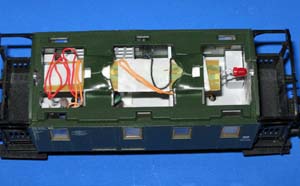

30. Platine für 4303 Gepäckwagen 13 Hier wird der Grund für die gegenüber den anderen Wagen verkürzte Platine ersichtlich. |
31. 4303 Gepäckwagen 1 Nicht nur das der Wagen kürzer ist, sondern auch das Endlicht sind der Grund. |

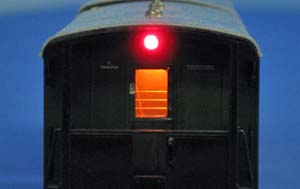

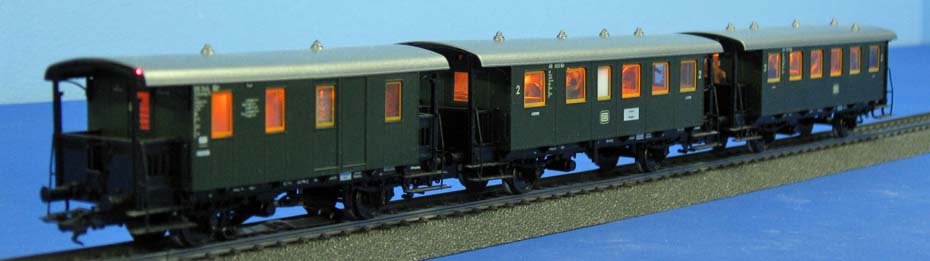

32. 4303 Gepäckwagen 2 Die Endbeleuchtung eines Wagenverbandes perfektioniert die ganze Beleuchtung. |
||||||||||||
 |
||||||||||||||
|
33. 4303 Gepäckwagen 3 Duch den Einbau der original Märklin Beleuchtung durch den Märklinservice waren innerhalb einer Std. alle Dächer eingezogen (Geschmolzen). |
||||||||||||||
 |
||||||||||||||
|

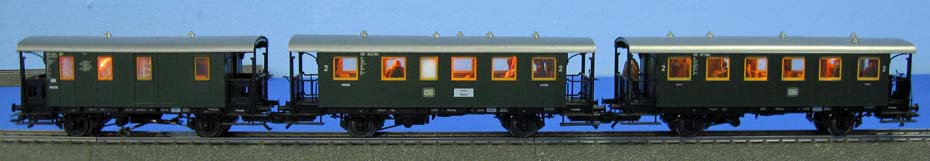

34. 4301 / 4302 / 4303 Der Kunde hatte die Wagen extra zu Märklin geschickt um eine Beleuchtung nachrüsten zu lassen. |
||||||||||||||
 |
||||||||||||||
|

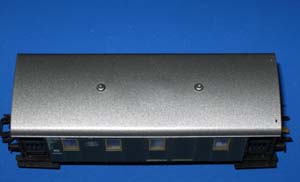

35. 4301 / 4302 / 4303 Alle Dächer wurden von mir an den beschädigten Stellen ausgebessert und neu lackiert. LED erzeugen sogut wie keine Abwärme, und hält ewig. |
||||||||||||||
